1.一种含锌层状钛酸钾板状粒子的水热制备方法,其特征在于,将TiO2和Zn(NO3)2·
6H2O加入到KOH水溶液中,搅拌使原料混合均匀,进行水热反应,反应结束后,经过滤、洗涤、干燥,得到含锌层状钛酸钾板状粒子。
2.根据权利要求1所述的含锌层状钛酸钾板状粒子的水热制备方法,其特征在于:所述TiO2、Zn(NO3)2·6H2O及KOH水溶液的用量比为5g:5.35g:(15~100)mL。
3.根据权利要求1或2所述的含锌层状钛酸钾板状粒子的水热制备方法,其特征在于:所述的KOH水溶液的浓度为3~10mol/L。
4.根据权利要求1所述的含锌层状钛酸钾板状粒子的水热制备方法,其特征在于:所述的水热反应温度为150~300℃。
5.根据权利要求1所述的含锌层状钛酸钾板状粒子的水热制备方法,其特征在于:所述的水热反应时间为4~24h。
6.根据权利要求1所述的含锌层状钛酸钾板状粒子的水热制备方法,其特征在于:所述洗涤为用水洗涤,干燥是在50~80℃下进行。

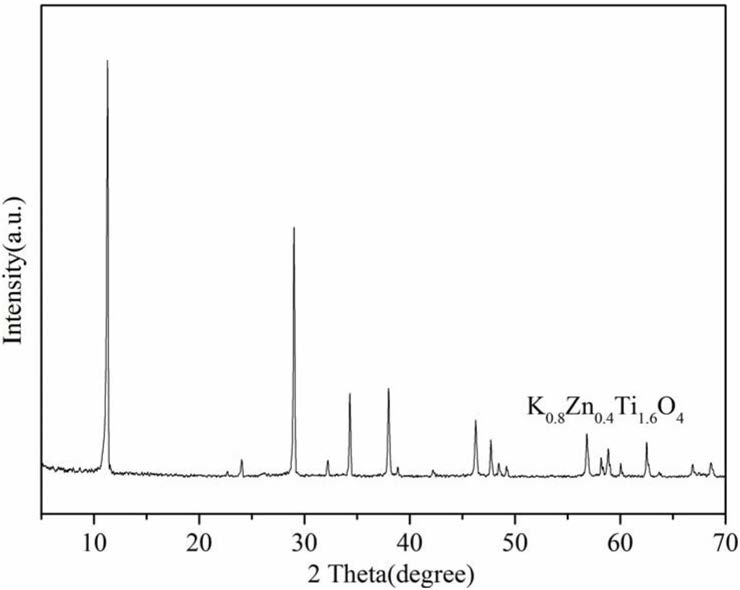

7.采用权利要求1~6中任意一项所述的水热制备方法制得的含锌层状钛酸钾板状粒子,其特征在于:该含锌层状钛酸钾板状粒子的组成表达式为K0.8Zn0.4Ti1.6O4。
8.根据权利要求7所述的含锌层状钛酸钾板状粒子,其特征在于:该含锌层状钛酸钾板状粒子的长度为1~2μm,厚度为100~200nm。
