1.一种如式I所示的A3B型不对称金属铂卟啉配合物发光材料：

式I中，

R1或R2各自独立为氢、卤素、C1-C20直链烷基、甲氧基、氰基、羧基或硝基；其中，所述的R1与R2不同时为同一取代基。

2.如权利要求1所述的发光材料，其特征在于：所述的发光材料为下列之一：

3.一种如权利要求1所述的发光材料的制备方法,其特征在于：所述的方法具体按照如下步骤进行：(1)以式Ⅱ所示的醛A和式Ⅲ所示的醛B为原料，加入吡咯，在混酸溶液中，在氮气保护下，以三氟乙酸为催化剂，醋酸酐为除水剂,在回流温度下反应完全，得到反应混合液A；所述的混酸溶液为体积比为1:0～1的醋酸和丙酸的混合溶液；所述的式Ⅱ所示的醛A、式Ⅲ所示的醛B、吡咯、三氟乙酸、醋酸酐的物质的量之比为3：1：4：0.1～0.4：2.2～16(优选为3：1：

4：0.2：4.2)；所述的混酸溶液的加入总量以式Ⅲ所示的醛B的物质的量计为16mL/mmol；

(2)向步骤(1)所得反应混合液A中加入氧化剂硝基苯，在回流温度下反应完全，反应结束后，待反应体系冷却至常温,向所得反应混合液B中加入甲醇溶液，在0℃下静置12小时，抽滤，将所得滤渣经甲醇洗涤、干燥，得到式I所示的A3B型不对称卟啉类化合物；所述的氧化剂的加入量以式Ⅲ所示的醛B的物质的量计为4.0～40mmol/mmol；

(3)将步骤(2)所得A3B型不对称卟啉化合物和二氯化铂溶于有机溶剂苯甲腈中，在回流温度下反应完全，反应结束后，所得反应液C经硅胶柱色谱分离纯化，以体积比为1:0～3：1的石油醚/二氯甲烷的混合溶剂为洗脱剂进行洗脱，收集含目标产物的洗脱液并减压蒸除溶剂得到A3B型不对称铂金属卟啉类化合物；所述的A3B型不对称卟啉化合物与二氯化铂的物质的量之比为1：3～4；所述的苯甲腈的加入量以所述的A3B型不对称卟啉化合物的物质的量计为700mL/mmol A3B。

式Ⅱ或式Ⅲ中，

R1或R2各自独立为氢、卤素、C1-C20直链烷基、甲氧基、氰基、羧基或硝基；其中，所述的R1与R2不同时为同一取代基。

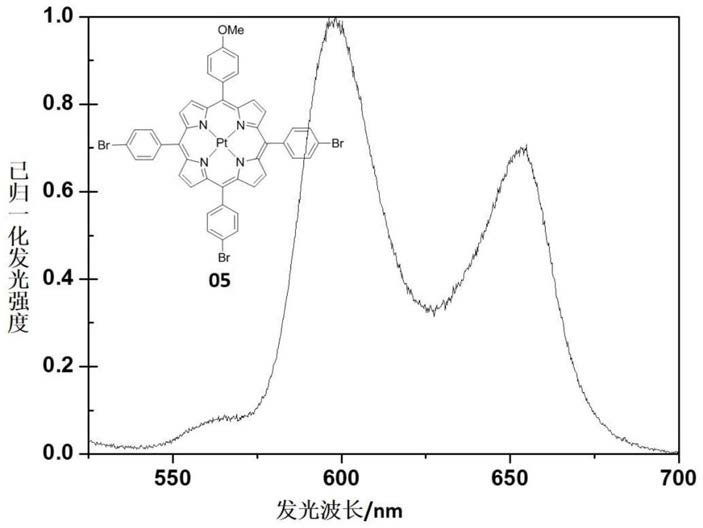

4.一种如权利要求1所述的发光材料作为红光掺杂材料用于制备OLED器件。
