专利号: 201710748209X
申请人: 利辛县宝隆橡塑密封件有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

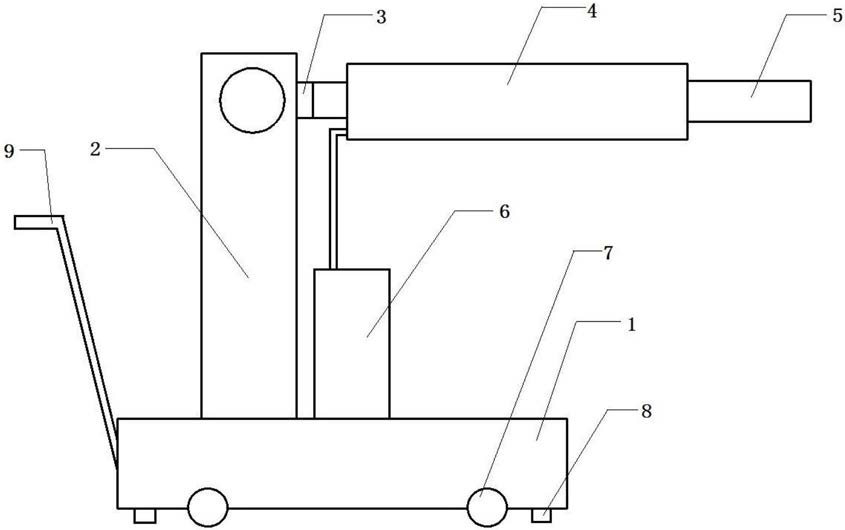

1.一种橡塑密封圈脱模机,其特征在于,所述脱模机包括移动支架(1)、高度调节杆(2)、转动架、脱模装置、清洗装置(11)和控制器,移动支架(1)的底部设有万向滚轮(7),在移动支架(1)的侧壁设有拉杆(9),高度调节杆(2)一端垂直设在移动支架(1)上,高度调节杆(2)的另一端设有转动架,在拉杆(9)上设有调节开关,调节开关通过电连接的方式与控制器和高度调节杆(2)连接,转动架内设有水平的机架板(5),所述机架板(5)的一面设有清洗装置(11),在清洗装置(11)的四周设有环形凹槽,在凹槽内设有环形密封圈(111),在密封圈与凹槽之间设有顶出用的第三电动伸缩杆,在机架板(5)的另一面设有脱模装置,在脱模装置的四周设有若干个第四电动伸缩杆(12)作为支撑杆。

2.根据权利要求1所述的橡塑密封件脱模机,其特征在于,所述移动支架(1)底部还设有用作定位固定的螺纹定位杆,在移动支架(1)上设有螺纹孔,螺纹孔有四个分别分布在移动支架(1)的四个角,螺纹定位杆旋入螺纹孔中且垂直与地面,在螺纹定位杆朝向地面的一端设有支撑盘。

3.根据权利要求1所述的橡塑密封件脱模机,其特征在于,所述转动架包括转动电机(3)、U形支架(4)、滑轨(10)、第二电动伸缩杆和机架板(5),转动电机(3)水平安装在第一电动伸缩杆的顶端,转动电机(3)的顶端固定有U形支架(4),U形支架(4)与地面保持水平,在U形支架(4)的支架头两端对称设有两条滑轨(10),在U形支架(4)之间水平设有机架板(5),机架板(5)两侧分别滑动连接在两滑轨(10)上,在U形支架(4)内侧底面与机架板(5)之间设有第二电动伸缩杆,第二电动伸缩杆通过点连接的方式与控制器连接。

4.根据权利要求1所述的橡塑密封件脱模机,其特征在于,所述清洗装置(11)包括超声波发生器(112)、电极、电解液储存仓(6)、过滤循环装置和风干装置(115),超声波发生器(112)固定在密封圈内的机架板(5)上,超声波发生器(112)与控制器相连接,在密封圈内的机架板(5)上还设有进液口(116)、出液口(117)、电极和出风口,电解液储存仓(6)位于移动支架(1)上,电解液储存仓(6)上设有第一导管和第二导管,第一导管连通至进液口(116),第二导管连通至出液口(117),在第一导管上设有过滤循环装置,过滤循环装置包括第一磁力泵和过滤芯,第二导管上设有第二磁力泵,电极包括正电极(113)与负电极(114),正电极(113)采用弹簧片结构。

5.根据权利要求4所述的橡塑密封件脱模机,其特征在于,所述风干装置(115)位于机架板(5)内,风干装置(115)包括电动风机和加热丝,在电动风机四周设有加热丝,电动风机一端连通至出风口,机架板(5)侧壁设有进风口,在出风口设有电动阀门。

6.根据权利要求1所述的橡塑密封件脱模机,其特征在于,所述脱模装置包括吸附装置(101)和脱模爪装置(20),所述吸附装置(101)包括伸缩抽吸头、活塞缸(15)、活塞体(13)、导气管(16)和第五电动伸缩杆(14),伸缩抽吸头有六个,伸缩抽吸头围绕脱模爪装置(20)成环形整列设置,伸缩抽吸头包括第六电动伸缩杆(17)和橡胶吸盘(19),第六电动电动伸缩杆一端与机架板(5)之间设有调节轨(18),第六电动伸缩杆(17)朝向脱模爪装置(20)且与机架板(5)成四十五度角,在第六电动伸缩杆(17)的另一端设有橡胶吸盘(19),橡胶吸盘(19)通导气管(16)与活塞缸(15)连通,活塞缸(15)内活动连接有活塞体(13),活塞体(13)背面与第五电动伸缩杆(14)连接。

7.根据权利要求6所述的橡塑密封件脱模机,其特征在于,所述脱模爪装置(20)包括第七电动伸缩杆、环形盘(201)、步进电机、旋转盘(202)、转动体和L形支架(203),第七电动伸缩杆垂直固定在机架板(5)上,在第七电动伸缩杆的顶端水平设有环形盘(201),环形盘(201)中心位置设有步进电机,步进电机上设有旋转盘(202),旋转盘(202)与环形盘(201)平行,在环形盘(201)朝向旋转盘(202)的一面沿侧沿依次间隔转动设置有若干个转动体,在转动体侧壁设有滑动孔,L形支架(203)穿过滑动孔转动连接在旋转盘(202)的侧壁,步进电机转动带动若干个L形支架(203)形成的环形爪实现张缩。
