专利号: 2017107512752
申请人: 泉州台商投资区晨星机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

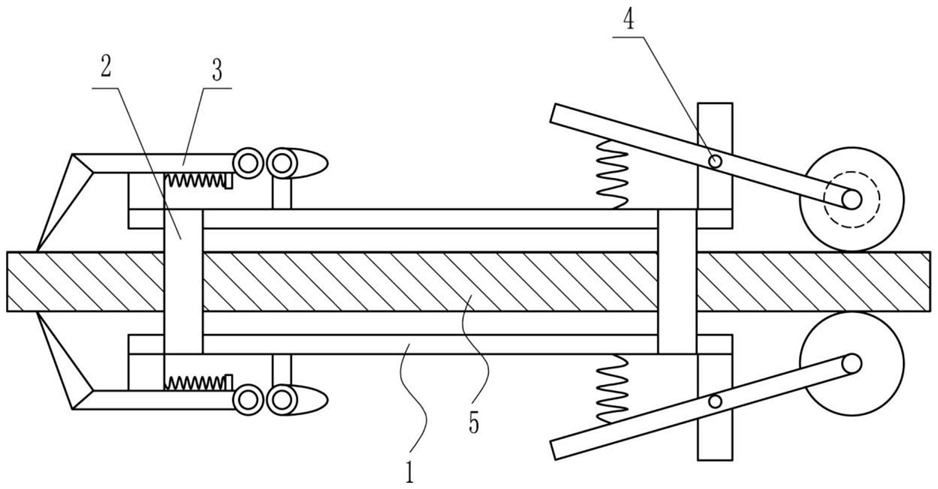

1.一种高压线除冰装置,其特征在于,包括有支撑杆(1)、固定装置(2)、除冰装置(3)和移动装置(4),支撑杆(1)的左右侧均安装有固定装置(2),固定装置(2)位于上下两方支撑杆(1)的前侧,上下两方支撑杆(1)的左侧均安装有除冰装置(3),上下两方的支撑杆(1)的右侧均安装有移动装置(4);固定装置(2)包括有第一夹臂(21)、第二夹臂(22)、固定块(23)和固定螺栓(25),上方支撑杆(1)中部偏左和偏右位置的前后侧均铰接有第一夹臂(21)和第二夹臂(22),第一夹臂(21)和第二夹臂(22)的底部均设有固定块(23),前后侧固定块(23)水平向里位置的中部均开有内螺纹孔(24),内螺纹孔(24)内设有与之配合的固定螺栓(25);除冰装置(3)包括有第一支杆(31)、第一电机(32)、凸轮(33)、滑块(34)、滑轨(35)、第一接触轮(36)、阻挡块(37)、第一弹簧(38)和除冰爪(39),上下方支撑杆(1)的左侧顶部和底部均竖直设有第一支杆(31),第一支杆(31)远离支撑杆(1)的一端均安装有第一电机(32),第一电机(32)的输出轴上连接有凸轮(33),第一支杆(31)的左方均设有滑轨(35),滑轨(35)上均滑动式设有滑块(34),滑块(34)与支撑杆(1)相连接,滑轨(35)靠近支撑杆(1)方向的右侧设有阻挡块(37),阻挡块(37)与滑块(34)之间均连接有第一弹簧(38),滑轨(35)的左侧均设有除冰爪(39),除冰爪(39)的尾端接触到高压线(5)的表面,滑轨(35)的右侧设有与凸轮(33)配合的第一接触轮(36);移动装置(4)包括有第二支杆(41)、连接杆(42)、第二弹簧(43)、第二电机(44)和滚筒(45),上下方支撑杆(1)的右端竖直连接有第二支杆(41),第二支杆(41)中部的前侧均铰接有连接杆(42),连接杆(42)的左侧远离支撑杆(1)的一端与支撑杆(1)的之间均连接有第二弹簧(43),上方连接杆(42)的右端安装有第二电机(44),第二电机(44)的输出轴上连接有滚筒(45),滚筒(45)位于连接杆(42)的后侧,下方连接杆(42)的右端设有滚筒(45),上下方的滚筒(45)均与高压线(5)接触;还包括有辅助清除装置(6),支撑杆(1)的右侧安装有辅助清除装置(6),辅助清除装置(6)包括有支板(601)、第一滑套(602)、拉杆(603)、拉环(604)、第三弹簧(605)、存放箱(606)、水泵(607)、软管(608)、雾化喷头(609)、第一箱体(610)和第二箱体(611),上下方第二支杆(41)的最远端均水平连接有支板(601),支板(601)的右端均设有第一滑套(602),第一滑套(602)内均设有拉杆(603),拉杆(603)远离第一滑套(602)的一端均连接有拉环(604),上方拉杆(603)的底部连接有第一箱体(610),下方的拉杆(603)的顶部连接有第二箱体(611),第一箱体(610)和第二箱体(611)接触位置的左侧壁和右侧壁的中部均开有通线孔(612),下方支板(601)顶部的中间设有存放箱(606),存放箱(606)内侧壁的底部安装有水泵(607),水泵(607)的出水端连接有软管(608),软管(608)穿过存放箱(606)的顶部并分支,分支后的软管(608)分别从左侧伸入到第一箱体(610)和第二箱体(611)内,同时软管(608)的尾端连接有雾化喷头(609)。

2.根据权利要求1所述的一种高压线除冰装置,其特征在于,还包括有敲击装置(7),第一支杆(31)靠近支撑杆(1)的位置对称安装有敲击装置(7),敲击装置(7)包括有第二滑套(71)、滑杆(72)、第二接触轮(73)、敲击块(74)和第四弹簧(75),上方第一支杆(31)的下方和下方的第一支杆(31)的上方均设有第二滑套(71),第二滑套(71)均位于支撑杆(1)的前侧,第二滑套(71)内均设有滑杆(72),滑杆(72)靠近凸轮(33)一端的位置均设有与凸轮(33)配合的第二接触轮(73),滑杆(72)靠近高压线(5)一端均设有敲击块(74),敲击块(74)与第二滑套(71)之间均连接有第四弹簧(75),同时滑杆(72)穿过第四弹簧(75)。

3.根据权利要求2所述的一种高压线除冰装置,其特征在于,还包括有清理装置(8),清理装置(8)包括有旋转轴(81)、第一皮带轮(82)、硬质刷筒(83)、第二皮带轮(84)和平皮带(85),上下方的支撑杆(1)前侧中部安装有旋转轴(81),旋转轴(81)上均设有硬质刷筒(83),硬质刷筒(83)的前侧均安装有第一皮带轮(82),上下方的第一电机(32)的输出轴上均设有第二皮带轮(84),第二皮带轮(84)位于凸轮(33)的前侧,第一皮带轮(82)与第二皮带轮(84)上均绕有平皮带(85)。

4.根据权利要求3所述的一种高压线除冰装置,其特征在于,还包括有清除板(9)和第五弹簧(10),上下方的敲击块(74)与硬质刷筒(83)之间设有清除板(9),清除板(9)的一端铰接在支撑杆(1)的前侧,上下两方清除板(9)的另一端与高压线(5)的表面接触,清除板(9)的中部与支撑杆(1)之间均设有第五弹簧(10)。

5.根据权利要求4所述的一种高压线除冰装置,其特征在于,还包括有接触齿(12),滚筒(45)的中部开有与高压线(5)配合的凹槽(11),凹槽(11)内均匀间隔的设有多个接触齿(12)。

6.根据权利要求5所述的一种高压线除冰装置,其特征在于,还包括有连接管(13)和网筛(14),存放箱(606)与第二箱体(611)之间连接有连接管(13),穿过第二箱体(611)的连接管(13)的管口设有网筛(14)。
