1.一种挤压边墙破碎变形的试验测试方法，其特征在于，具体按照以下步骤实施：

步骤1，制作横断面为梯形的挤压边墙试件，具体按照以下步骤实施：

步骤1.1，制作模具A，利用模具A和混凝土制作出挤压边墙试件；

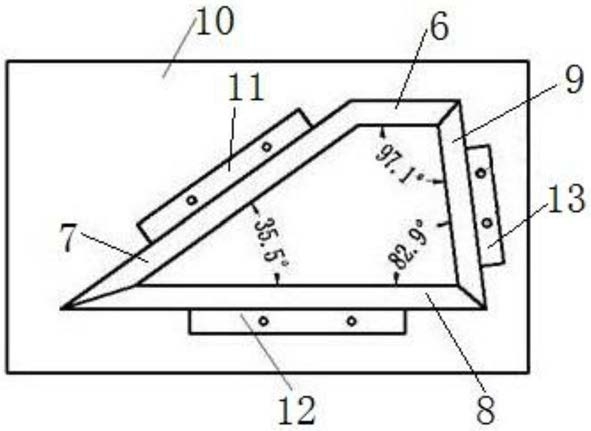

所述模具A的结构为：包括底板a(10)，底板a(10)上设置有依次首尾连接成梯形的第一挡板(6)、第二挡板(7)、第三挡板(8)及第四挡板(9)，所述第一挡板(6)与第二挡板(7)之间的夹角为144.5°，第二挡板(7)与第三挡板(8)之间的夹角为35.5°，第三挡板(8)与第四挡板(9)之间的夹角为82.9°，所述第二挡板(7)外壁连接有第一固定板(11)，所述第三挡板(8)外壁连接有第二固定板(12)，所述第四挡板(9)外壁连接有第三固定板(13)，所述第一固定板(11)、第二固定板(12)及第三固定板(13)均与底板a(10)螺纹连接，所述第一挡板(6)与第二挡板(7)焊接；

在所述模具A的第一挡板(6)、第二挡板(7)、第三挡板(8)和第四挡板(9)的内壁及底板a(10)内壁涂抹一层润滑油；

步骤1.2，待步骤1.1完成后，取将混凝土搅拌均匀，其中，混凝土骨料粒径不超过5mm；

步骤1.3，将经步骤1.2得到的混凝土分两次装入经步骤1.1处理后的模具中，待第一次装入的混凝土初凝后，再进行第二次装入混凝土；

步骤1.4，将步骤1.3中的混凝土用捣棒按螺旋方向从边缘向中心均匀进行插捣；插捣底层时，捣棒应到达模具的底部；插捣上层时，捣棒插入的深度为10mm～15mm，插捣时捣棒要保持垂直；

步骤1.5，将步骤1.4中的混凝土顶部垫一块厚度为5mm的平整的钢板，使用橡胶锤锤击，使混凝土密实；

步骤1.6，待步骤1.5中的混凝土成型24h后拆卸模具，得到挤压边墙试件；

步骤1.7，将经步骤1.6得到的挤压边墙试件放入温度为20℃、相对湿度大于95％的养护箱中养护28天，备用；

步骤2，制作面板试件；

步骤3，使用经步骤1制备的挤压边墙试件与经步骤2制备的面板试件，制作面板-挤压边墙-垫层料试件；

步骤4，待步骤3完成后，将轴向变形传感器、环向变形传感器与三轴试验仪连接，并将轴向变形传感器固定在面板-挤压边墙-垫层料试件上部，将环向变形传感器固定在面板-挤压边墙-垫层料试件中部，使三轴试验仪的操作界面的传感器位移读数为零；

步骤5，将经步骤4处理后的面板-挤压边墙-垫层料试件送入三轴试验仪的压力室；

步骤6，设定三轴试验仪的试验参数，具体为：环向围压恒定为1MPa，初始轴压为1MPa，开始进行测试，轴压以0.5mm/min的速率不断增大，至面板-挤压边墙-垫层料试件中挤压边墙试件完全破碎后完成测试。

2.根据权利要求1所述的一种挤压边墙破碎变形的试验测试方法，其特征在于，所述步骤2制作面板试件，具体按照以下步骤实施：步骤2.1，另取混凝土搅拌均匀，将其倒入模具B或模具C中，并高出模具B或者模具C上口，其中混凝土骨料粒径不超过20mm；

所述模具B的结构为：包括底板b(17)，在底板b(17)上设置有半圆柱状的第一壳体(14)和半圆柱状的第二壳体(15)，所述第一壳体(14)的两端外壁从上至下依次设置有若干个第一固定块(16)，所述第二壳体(15)的两端外壁从上至下依次设置有若干个第二固定块(18)，所述第一固定块(16)和第二固定块(18)通过螺栓连接，所述第一壳体(14)和第二壳体(15)的外壁分别设置有第三固定块(19)，且所述第三固定块(19)通过螺栓与底板b(17)连接；

所述模具C的结构为：在模具B内径的1/3处且紧贴模具B的内壁设置有隔板(20)，所述隔板(20)的高度与所述第一壳体(14)高度相同；

步骤2.2，将步骤2.1中的模具B或模具C进行振动密实，待混凝土B表面泛浆后停止；

步骤2.3，待步骤2.2中的混凝土B初凝前1h～2h进行抹面，24h-48h后拆卸模具B或者模具C，得到圆柱状面板试件或者弧形面板试件；

步骤2.4，将步骤2.3得到的圆柱状面板试件或者弧形面板试件放入温度为20℃、相对湿度大于95％的养护箱中养护28天，备用。

3.根据权利要求1所述的一种挤压边墙破碎变形的试验测试方法，其特征在于，所述步骤3制作面板-挤压边墙-垫层料试件的具体过程如下：在三轴试验仪的试件安放底座上自下而上依次放置透水板、滤纸、圆柱体石膏，从石膏的上部往下套上圆柱状热塑套，热塑套的下端超过透水板5cm，使用热风枪对石膏顶部2cm以下的热塑套进行吹风，使热塑套与底座以及石膏试件紧密结合，在石膏顶部用橡胶带勒紧，在热塑套与底座的接口处用胶布密封；从热塑套顶部添加垫层料，对垫层料进行密实，密实后的厚度为55mm，将三块挤压边墙试件镶嵌至垫层料中，将圆柱状面板试件，透水板、三轴试验仪的压头依次放入；使用热风枪对石膏顶部2cm以上的热塑套进行吹风，使热塑套与垫层料、圆柱状面板试件及压头紧密结合，在热塑套与压头的接口处用胶布密封。

4.根据权利要求3所述的一种挤压边墙破碎变形的试验测试方法，其特征在于，所述石膏的直径为150mm，高度为350mm；所述热塑套的直径为150mm，高度为550mm；所述圆柱状面板试件的直径为150mm，高度为45mm。

5.根据权利要求1所述的一种挤压边墙破碎变形的试验测试方法，其特征在于，所述步骤3制作面板-挤压边墙-垫层料试件的具体过程如下：在三轴试验仪的试件安放底座上安放透水板，将圆柱状热塑套固定在底座上，热塑套的下端超过透水板5cm，使用热风枪对热塑套与底座接触部位以下部分进行吹风，使热塑套与底座紧密接触，将热塑套与底座接触处用胶布密封；从热塑套的上口将滤纸放入透水板之上，将弧形面板试件放入热塑套中，使弧面紧靠热塑套，使用热风枪对热塑套进行吹风，使热塑套与面板的弧面光滑；从热塑套的上口将第一块挤压边墙试件放入热塑套中，使其紧贴弧形面板试件，再将第一层垫层料、第二个挤压边墙试件、第二层垫层料、第三个挤压边墙试件、第三层垫层料、滤纸、透水板和压头依次放入；再次使用热风枪对热塑套进行吹风，使用胶布将热塑套与压头接口处进行密封；

所述第一层垫层料、第二层垫层料及第三层垫层料均分两次加入，并进行插捣密实。

6.根据权利要求5所述的一种挤压边墙破碎变形的试验测试方法，其特征在于，所述热塑套的直径为150mm，高度为550mm；所述弧形面板试件的最大厚度为45mm，高度为450mm。

7.根据权利要求3或5所述的一种挤压边墙破碎变形的试验测试方法，其特征在于，所述垫层料采用粒径不超过5mm的砂石料。

8.根据权利要求1所述的一种挤压边墙破碎变形的试验测试方法，其特征在于，所述步骤5将试件送入压力室的具体过程如下：将三轴试验仪的压力缸放下罩在经步骤4处理的的面板-挤压边墙-垫层料试件上，固定三轴试验仪的压力缸与三轴试验仪的试件安放底座，将其送入三轴试验仪，吊起三轴试验仪的压力室调整位置，将压力室以1cm/s的速度放下，当上下压头即将接触时停止。

9.根据权利要求1所述的一种挤压边墙破碎变形的试验测试方法，其特征在于，所述步骤1中轴向变形传感器和环向变形传感器的型号为MRH-12。
