1.一种MXene (Ti3C2) 负载钯催化剂，其特征在于由载体和负载于载体上的钯组成，所述载体为MXene (Ti3C2)，钯的负载量以载体的质量计为2-6wt.%。

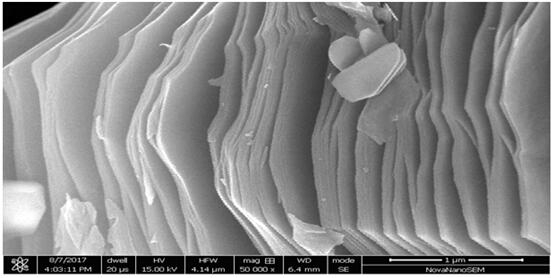

2.一种根据权利要求1所述的MXene (Ti3C2) 负载钯催化剂的制备方法，其特征在于以Ti3AlC2为原料，加入聚四氟乙烯套管中，搅拌下将40wt.%的HF溶液逐滴加入聚四氟乙烯套管中，室温下刻蚀20-25小时，得到粉体，将刻蚀后的粉体用去离子水洗至中性，然后放入冷冻干燥机中冷冻干燥12～24小时，制得MXene (Ti3C2)粉末，将MXene (Ti3C2)粉末与醋酸钯置于反应烧瓶中，在1100-1300rpm搅拌下再加入去离子水，油浴下继续搅拌浸渍10-14小时，减压蒸干、真空干燥过夜、马弗炉中焙烧除杂，将得到的粉末在管式炉中氢气氛围下

240-260℃还原2.5-3.5h，冷却后取出密封保存，得MXene (Ti3C2) 负载钯催化剂。

3.根据权利要求2所述的MXene (Ti3C2) 负载钯催化剂的制备方法，其特征在于Ti3AlC2的质量与40 wt.% HF溶液的体积比为1 : 8～12，优选为1 : 10。

4.根据权利要求2所述的MXene (Ti3C2) 负载钯催化剂的制备方法，其特征在于刻蚀时间为24小时，冷冻干燥时间为20小时，冷冻干燥温度为-30～-40℃，优选为-40℃。

5.根据权利要求2所述的MXene (Ti3C2) 负载钯催化剂的制备方法，其特征在于油浴温度为50-70℃，优选为60℃，浸渍时间为12小时，减压旋蒸温度为50-60℃，优选为55℃，减压旋蒸压力0.08～-0.1 -MPa，真空干燥温度为50-70℃，优选为60℃。

6.一种根据权利要求1所述的MXene (Ti3C2) 负载钯催化剂在香草醛催化加氢制备4-甲基愈创木酚中的应用。

7.根据权利要求6所述的应用，其特征在于具体如下：将MXene (Ti3C2) 负载钯催化剂、溶剂水及香草醛加入到反应釜中，氢气置换反应釜中空气3-5次，通入氢气至压力为0.3～

0.4 MPa，密闭反应釜，在搅拌速度为600～900转/分钟、反应温度为98-102℃下反应0.5-1小时，冷水冷却到室温后，过滤，滤饼为催化剂，回收套用，滤液用萃取剂充分萃取分离，取有机相常压精馏，取200～220℃馏分，得到4-甲基愈创木酚。

8.根据权利要求7所述的应用，其特征在于溶剂水的体积用量以香草醛的物质的量计为0.025～0.03L/mol，优选为0.028 L/mol；MXene (Ti3C2) 负载钯催化剂中钯的物质的量与香草醛的物质的量之比为1.9～2.3 : 19～23，优选为2.0 : 20。

9.根据权利要求7所述的应用，其特征在于萃取剂乙酸乙酯或二氯甲烷，优选为乙酸乙酯。

10.根据权利要求7所述的应用，其特征在于催化剂先用乙醇洗，再用水冲洗乙醇，然后干燥回收套用。
