专利号: 2017107640252
申请人: 台州云造智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

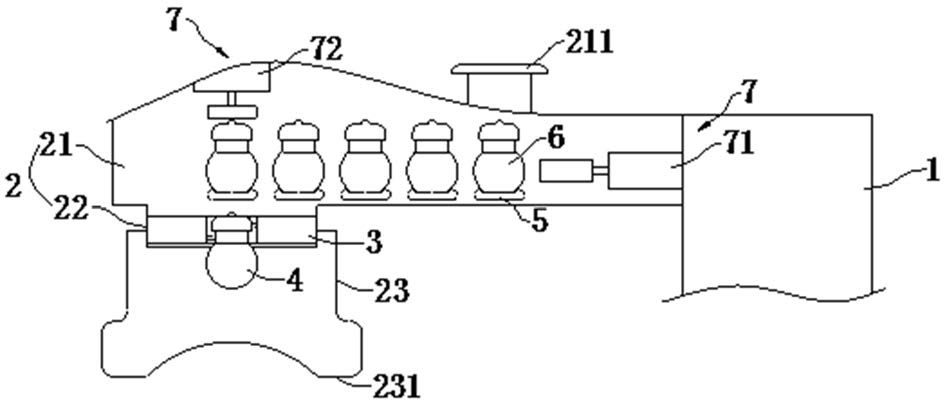

1.一种可快速更换灯泡的交通路灯,其特征在于,包括灯杆(1)、设于所述灯杆(1)上的灯罩(2)、以及设于所述灯罩(2)内的灯泡更换组件(7);

所述灯罩(2)包括水平设置的横段体(21)和竖直设置的竖段体(22),所述横段体(21)的一端连接所述灯杆(1),所述竖段体(22)连接所述横段体(21)的另一端,所述竖段体(22)内设有灯座(3),所述灯座(3)内设有灯泡(4);所述灯罩(2)还包括在所述横段体(21)内依次排列的多个横向柔性垫圈(5),多个所述横向柔性垫圈(5)从靠近所述灯杆(1)的位置向竖段体(22)所在的位置依次排列,并且用于盛放备用灯泡(6);

所述灯泡更换组件(7)包括横向推出装置(71)和竖向推出装置(72),所述横向推出装置(71)位于所述横段体(21)内并且位于远离所述竖段体(22)的一端,所述横向推出装置(71)用于将所述横向柔性垫圈(5)上的所述备用灯泡(6)向所述竖段体(22)所在的位置推,所述竖向推出装置(72)位于所述横段体(21)内并且位于靠近所述竖段体(22)的一端,所述竖向推出装置(72)用于将最靠近所述竖段体(22)的所述横向柔性垫圈(5)上的所述备用灯泡(6)向下推,使所述备用灯泡(6)挤掉卡在所述灯座(3)内的所述灯泡(4),并且使所述备用灯泡(6)卡在所述灯座(3)内;

所述灯泡(4)和所述备用灯泡(6)均包括双层接头,所述双层接头包括同轴的外层接头(461)和内层接头(462),所述外层接头(461)覆盖所述内层接头(462)的一半;所述灯座(3)包括在竖直方向上彼此错开并且相对的第一弹性触点(31)和第二弹性触点(32),所述第一弹性触点(31)用于弹性接触所述外层接头(461),所述第二弹性触点(32)用于弹性接触所述外内层接头(462);其中,所述第一弹性触点(31)和所述第二弹性触点(32)通过弹性力提供所述灯泡(4)或者所述备用灯泡(6)固定。

2.根据权利要求1所述的可快速更换灯泡的交通路灯,其特征在于,所述灯罩(2)还包括在所述竖段体(22)内的竖向柔性垫圈(8)、以及在所述横段体(21)内的传动件(9),所述竖向柔性垫圈(8)位于最靠近所述竖段体(22)的所述横向柔性垫圈(5)的正下方,所述传动件(9)的端部延伸至所述竖段体(22)内并且在水平面上将所述竖向柔性垫圈(8)围绕,所述传动件(9)的外侧设有带易撕海绵垫片(101)的海绵带(10),所述海绵垫片(101)的尺寸大于所述竖向柔性垫圈(8)的外径;

所述海绵垫片(101)用于提供所述备用灯泡(6)卡在所述灯座(3)内的缓冲;所述传动件(9)和所述竖向推出装置(72)同步动作。

3.根据权利要求1所述的可快速更换灯泡的交通路灯,其特征在于,所述横段体(21)远离所述竖段体(22)的一端设有投放口(211),所述投放口(211)位于所述竖段体(22)和所述灯杆(1)之间并且靠近所述灯杆(1),并且所述投放口(211)位于最远离所述竖段体(22)的所述横向柔性垫圈(5)的正上方。

4.根据权利要求1所述的可快速更换灯泡的交通路灯,其特征在于,所述第一弹性触点(31)包括两个,并且两个所述第一弹性触点(31)相对,两个所述第一弹性触点(31)用于弹性接触所述外层接头(461);

所述第二弹性触点(32)包括两个,并且两个所述第二弹性触点(32)相对,两个所述第二弹性触点(32)用于弹性接触所述内层接头(462);

其中,所述第一弹性触点(31)位于所述第二弹性触点(32)的上方。

5.根据权利要求4所述的可快速更换灯泡的交通路灯,其特征在于,两个所述第一弹性触点(31)所在的位置连线和两个所述第二弹性触点(32)所在的位置连线垂直,在水平面上形成十字结构。

6.根据权利要求1所述的可快速更换灯泡的交通路灯,其特征在于,所述灯罩(2)还包括端罩(23),所述端罩(23)可拆卸连接所述竖段体(22)的下端;

所述端罩(23)为周缘下凹中间上凸的圆形罩,其中所述端罩(23)的周缘位置用于提供被挤掉的灯泡(4)盛放,所述端罩(23)的中间位置用于提供对被挤掉的灯泡(4)的引导,使其落在所述端罩(23)的周缘位置。

7.根据权利要求6所述的可快速更换灯泡的交通路灯,其特征在于,所述端罩(23)的中间位置呈球面上凸,所述端罩(23)的周缘位置呈平面,并且相对所述中间位置形成环形槽(231)。
