专利号: 2017107679248
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

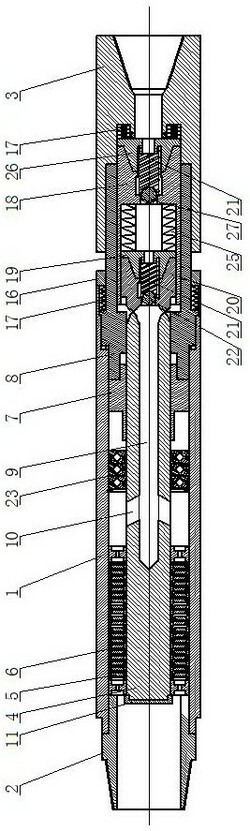

1.一种石油钻井用耦合冲击器;包括壳体(1)、上接头(2)、下接头(3)、中心轴(4)、涡轮定阀(5)、涡轮动阀(6)、上锤体(7)、下锤体(8),其特征在于:壳体(1)的一端螺纹安装有上接头(2),上接头(2)内侧的壳体(1)内通过涡轮定阀(5)和涡轮动阀(6)装有中心轴(4);中心轴(4)上固装有上锤体(7);上锤体(7)一侧的中心轴(4)上套装有下锤体(8),下锤体(8)与壳体(1)键连接;上锤体(7)与下锤体(8)之间接触连接;下锤体(8)的一端延伸至壳体(1)外端,延伸至壳体(1)外端的下锤体(8)上螺纹安装有下接头(3);下接头(3)内设置有缸筒(18),缸筒(18)上设置有变径中心孔,变径中心孔内通过上阀座(19)螺纹安装有活塞(20),上阀座(19)一侧的缸筒(18)端头螺纹安装有下阀座(26)。

2.根据权利要求1所述的一种石油钻井用耦合冲击器;其特征在于:所述的活塞(20)上设置有阶梯状的中心孔,活塞(20)的中心孔内通过弹簧(21)安装有上球阀(22);所述的下阀座(26)前端的变径中心孔内通过弹簧(21)安装有下球阀(27)。

3.根据权利要求1所述的一种石油钻井用耦合冲击器;其特征在于:所述的上锤体(7)为变径筒状体,上锤体(7)的前端端面上对称设置有上锤头(13)。

4.根据权利要求1所述的一种石油钻井用耦合冲击器;其特征在于:所述的下锤体(8)为变径筒状体,下锤体(8)的圆周上均布有连接键(14),下锤体(8)的后端端面上对称设置有下锤头(15)。

5.根据权利要求1所述的一种石油钻井用耦合冲击器;其特征在于:所述的变径中心孔内的上阀座(22)与缸筒(18)之间设置有复位弹簧(25)。

6.根据权利要求1所述的一种石油钻井用耦合冲击器;其特征在于:所述的下阀座(26)与下接头(3)之间通过止推环安装有碟簧(17);壳体(1)一端端口上装有端盖(16),端盖(16)与下锤体(8)之间装有碟簧(17)。

7.根据权利要求1所述的一种石油钻井用耦合冲击器;其特征在于:所述的中心轴(1)的中心部位轴向设置有流道(9),流道(9)端头的中心轴(1)上径向设置有过流孔(10),过流孔(10)与流道(9)连通;所述中心轴(1)的一端端头螺纹安装有压盖(11),中心轴(1)的另一端端面上对称设置有中心轴锤头(12)。

8.根据权利要求1所述的一种石油钻井用耦合冲击器;其特征在于:所述的活塞(20)一端端面上对称设置有活塞锤头(24);活塞锤头(24)与中心轴锤头(12)接触连接。

9.根据权利要求1所述的一种石油钻井用耦合冲击器;其特征在于:所述的上锤体(7)与过流孔(10)之间的中心轴(1)上通过定位环装有扶正轴承(23)。

10.根据权利要求1所述的一种石油钻井用耦合冲击器;其特征在于:所述的上阀座(19)和下阀座(26)分别为锥形体。
