专利号: 2017107697890
申请人: 安徽工程大学
专利类型:发明专利
专利状态:无效专利
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

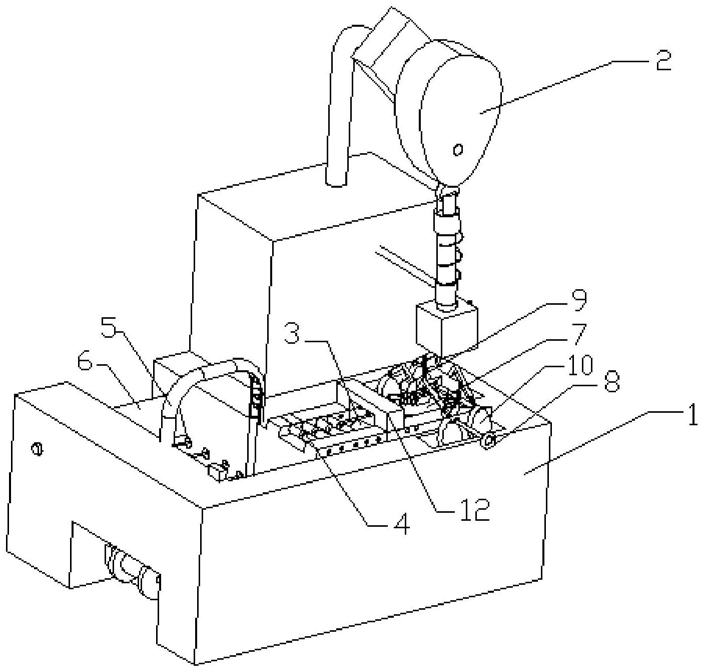

1.一种高效自动印章打包机,包括机架、印章机构、取料滚轮、传送带机构、打包机构及传送带后的翻转出料机构,其特征在于,所述打包机构设于传送带机构末端,所述高效自动印章打包机还包括设于印章机构下的工作台、调整机构、扶正机构、压紧机构及烘干机构,其中,所述调整机构与扶正机构相向设置,所述压紧机构固定于机架上,用于工件定位后将工件压紧在工作台上并等待印章机构进行加工,所述烘干机构沿传动带前进方向设于工作台之后的取料滚轮上方,所述调整机构包括手摇轮、刻度盘、第一齿轮齿条机构、推板及限位开关,所述第一齿轮齿条机构包括第一齿轮、同步齿轮和第一齿条,所述第一齿轮与同步齿轮啮合,且第一齿轮由所述手摇轮驱动,所述第一齿条共有一对且平行设置,所述第一齿条分别啮合于第一齿轮和同步齿轮的侧面,两第一齿条前端设有平行的推板;

所述扶正机构包括第二齿轮齿条机构、扶正板及步进电动机,所述步进电动机由所述调整机构的限位开关控制断电,所述第二齿轮齿条机构包括第二齿轮、从动齿轮和第二齿条,所述第二齿轮与从动齿轮啮合,且第二齿轮由所述步进电动机驱动,所述第二齿条共有一对且平行设置,所述第二齿条分别啮合与第二齿轮和从动齿轮的侧面,两第二齿条前端设有平行的扶正板;

所述压紧机构包括电机总成、蜗轮蜗杆机构及凸轮压紧机构,其中,所述电机总成包括交流接触器、电机及电机传动轴,所述交流接触器控制电机正、反转及电机通断电,所述电机传动轴两端为蜗杆端,所述蜗轮蜗杆机构包括齿轮杆,所述齿轮杆中部及两端均固定有齿轮,且所述齿轮杆通过其中部齿轮与电机传动轴蜗杆端啮合组成所述的蜗轮蜗杆机构,所述凸轮压紧机构包括凸轮机构、固定支架及压紧杆,所述凸轮机构包括凸轮及驱动凸轮转动的齿轮轴,所述齿轮轴与齿轮杆端部齿轮啮合,所述压紧杆一端为工件接触端,另一端为凸轮接触端,且压紧杆中部与固定支架铰接,所述压紧杆在工件接触端设有压力传感器,所述压力传感器连接交流接触器,并通过预设触发压力值控制电机断电;

所述烘干机构包括烘干机台架及电热丝,所述烘干机台架架设于取料滚轮上方,且电热丝固定于烘干机台架下底面。

2.根据权利要求1所述的一种高效自动印章打包机,其特征在于,所述刻度盘沿第一齿条进给方向设置于工作台表面,所述第一齿轮底部轴连接有同步的传动齿轮,所述手摇轮前端设有蜗杆结构,所述手摇轮通过蜗杆结构与传动齿轮啮合驱动第一齿轮转动。

3.根据权利要求1所述的一种高效自动印章打包机,其特征在于,所述取料滚轮设于传送带与工作台之间,且所述取料滚轮通过第一电动机驱动将待加工件由工作台移动至传送带上。

4.根据权利要求1所述的一种高效自动印章打包机,其特征在于,所述印章机构包括印章头组件、第二电动机、联轴器、印章头凸轮机构、弹簧及套筒,其中,所述第二电动机通过联轴器驱动印章头凸轮机构,所述套筒通过支杆固定连接于机架上,所述印章头组件包括印章头及印章头上方的驱动杆,所述驱动杆顶端穿过套筒并接触印章头凸轮机构,所述弹簧穿过驱动杆套设于套筒与驱动杆顶端之间。

5.根据权利要求4所述的一种高效自动印章打包机,其特征在于,所述驱动杆顶端设有滚轮。

6.根据权利要求1所述的一种高效自动印章打包机,其特征在于,所述打包机构包括U型支架、打包带进料滚轮、熔断机构及正反转电机,所述U型支架固定于传送带上方,且所述U型支架底面包括相对传送带机构设置的凹槽,所述打包带滚轮设于凹槽内部,并通过正反转电机驱动,所述熔断机构设于传送带下方。

7.根据权利要求1所述的一种高效自动印章打包机,其特征在于,所述翻转出料机构包括轴及固定于轴中部的出料三棱柱。

8.根据权利要求1所述的一种高效自动印章打包机,其特征在于,所述传送带机构为步进电机驱动的步进式传送带。
