专利号: 2017107701311
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

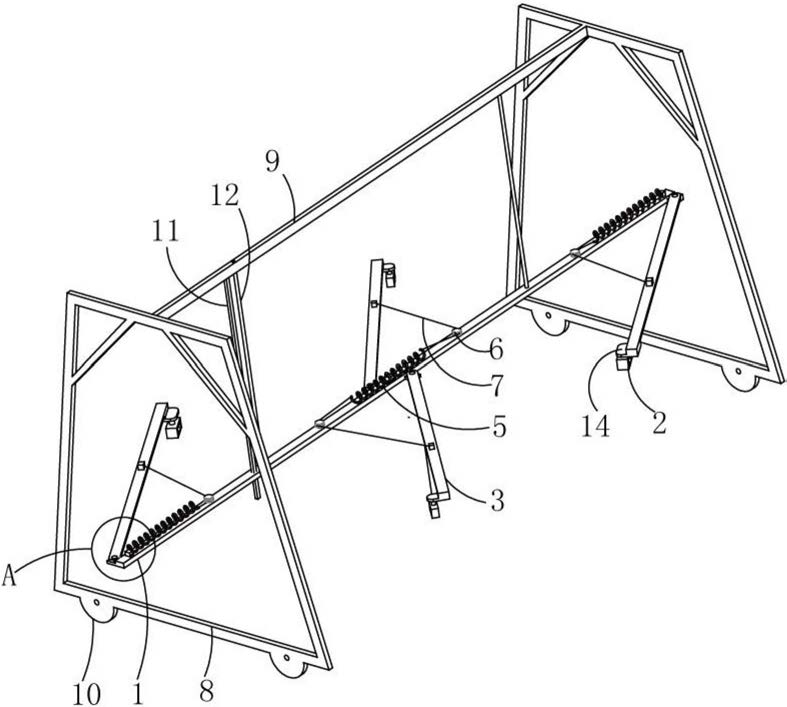

1.搬运小车,包括移动机构、抓取机构和控制搬运小车移动的第一控制器,其特征在于:

所述抓取机构包括可移动的横杆(1)和随所述横杆(1)的移动而移动的至少两个抓手(2);

还包括改变货物排列方式的定位卸载机构,所述定位卸载机构包括连接有所述抓手(2)且与所述横杆(1)位于同一水平面的定位杆(3),所述定位杆(3)与所述横杆(1)铰接,所述定位卸载机构还包括使所述定位杆(3)与所述横杆(1)平行或呈一定夹角的定位组件;

所述定位组件包括沿所述横杆(1)轴向分布的弹性部件(5)、靠近所述弹性部件(5)的一端或两端的定滑轮(6)以及牵引绳(7),所述牵引绳(7)的一端与所述弹性部件(5)端部连接,另一端穿过对应地定滑轮(6)后与对应地定位杆(3)连接;所述弹性部件(5)为弹簧;

还包括控制所述定位组件和抓手(2)的第二控制器;

所述移动机构包括相向设置的两个移动支架(8)以及跨接在所述两个移动支架(8)之间的横梁(9),所述移动支架(8)的底部设有滚轮(10)。

2.如权利要求1所述的搬运小车,其特征在于:所述横梁(9)上设有使所述横杆(1)上下移动的导向机构。

3.如权利要求2所述的搬运小车,其特征在于:所述导向机构包括与所述横梁(9)连接的竖向杆(11)以及连接所述横梁(9)和所述横杆(1)的缆绳(12),所述横杆(1)上设有与所述竖向杆(11)匹配的通孔。

4.如权利要求1所述的搬运小车,其特征在于:所述定位组件还包括设于所述定位杆(3)与所述横杆(1)的连接处的阻尼器。

5.如权利要求1所述的搬运小车,其特征在于:在所述横杆(1)的径向两侧均设有所述定位杆(3);所述定位杆(3)上设有朝所述横杆(1)凸出且与所述横杆(1)的下表面匹配的抓手连接部(14),所述抓手连接部(14)下方与所述抓手(2)连接。

6.如权利要求1所述的搬运小车,其特征在于:所述横杆(1)的底部还设有所述抓手(2);所述定位杆(3)上设有至少两个抓手(2);所述抓手(2)上设有货物检测传感器。

7.如权利要求1所述的搬运小车,其特征在于:所述横杆(1)上设有沿所述横杆(1)径向伸出的安装台(13),该安装台(13)上设有圆柱,所述定位杆(3)上设有与所述圆柱匹配的圆孔。

8.直线型和X型排列相互变换的搬运小车,包括移动机构、抓取机构和控制搬运小车移动的第一控制器,其特征在于:所述抓取机构包括可移动的横杆(1)和随所述横杆(1)的移动而移动的五个抓手(2);

还包括改变货物排列方式的定位卸载机构,所述定位卸载机构包括四个均与所述横杆(1)位于同一水平面的定位杆(3),每个定位杆(3)与所述横杆(1)铰接,所述定位卸载机构还包括使所述定位杆(3)与所述横杆(1)平行或呈一定夹角的定位组件;

所述四个定位杆(3)分别为从左至右分布的第一定位杆(31)、第二定位杆(32)、第三定位杆(33)和第四定位杆(34),其中,第一定位杆(31)和第二定位杆(32)位于所述横杆(1)的一侧,第三定位杆(33)和第四定位杆(34)位于所述横杆(1)的另一侧;

所述定位组件包括第一定位组件(41)、第二定位组件(42)和第三定位组件(43);

所述第一定位组件(41)包括左端与所述横杆(1)连接的第一弹性部件(51)、靠近所述第一弹性部件(51)右端的定滑轮(6)以及牵引绳(7),所述牵引绳(7)的一端与所述第一弹性部件(51)右端连接,另一端穿过所述定滑轮(6)后与所述第一定位杆(31)连接;

所述第二定位组件(42)包括沿所述横杆(1)轴向分布的第二弹性部件(52)、分别靠近所述第二弹性部件(52)左右两端的两个定滑轮(6)以及两条牵引绳(7),其中一条牵引绳(7)的一端与所述第二弹性部件(52)的左端连接,另一端穿过靠近所述第二弹性部件(52)左端的定滑轮(6)后与所述第三定位杆(33)连接,另一条牵引绳(7)的一端与所述第二弹性部件(52)的右端连接,另一端穿过靠近所述第二弹性部件(52)右端的定滑轮(6)后与所述第二定位杆(32)连接;

所述第三定位组件(43)包括右端与所述横杆(1)连接的第三弹性部件(53)、靠近所述第三弹性部件(53)左端的定滑轮(6)以及牵引绳(7),所述牵引绳(7)的一端与所述第一弹性部件(51)左端连接,另一端穿过所述定滑轮(6)后与所述第四定位杆(34)连接;

其中四个抓手(2)分别与四个定位杆(3)连接,另一个抓手(2)位于所述第二定位杆(32)和第三定位杆(33)之间的横杆(1)的底部;

还包括控制所述定位组件和所述抓手(2)的第二控制器;

所述移动机构包括相向设置的两个移动支架(8)以及跨接在所述两个移动支架(8)之间的横梁(9),所述移动支架(8)的底部设有滚轮(10)。

9.如权利要求8所述的直线型和X型排列相互变换的搬运小车,其特征在于:所述第一弹性部件(51)、第二弹性部件(52)和第三弹性部件(53)均为弹簧。
