专利号: 2017107721762
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

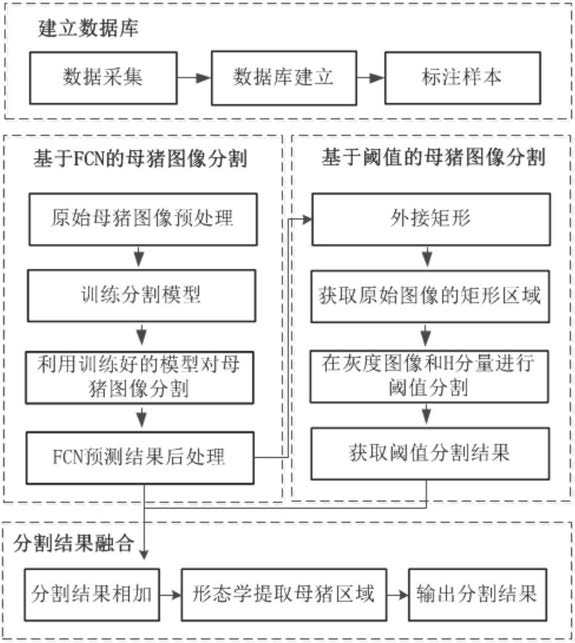

1.一种融合FCN和多通道阈值分割的哺乳母猪图像分割方法,其特征在于,包括以下步骤:S1、采集母猪的视频图像,并建立母猪分割视频图像库;

S2、建立FCN母猪分割模型,用该模型对测试图像进行分割,获取FCN母猪图像分割结果;

S3、对FCN分割结果外接最小面积矩形框,并对该区域的灰度图和H分量进行Otsu阈值分割,从而获取阈值分割结果;

S4、将FCN分割结果和阈值分割结果进行融合,获取母猪图像的最终分割结果。

2.根据权利要求1所述的一种融合FCN和多通道阈值分割的母猪图像分割方法,其特征在于,所述步骤S1的具体过程如下:S11、数据采集:实时采集获取俯视母猪视频图像;

S12、构建数据库:剔除母猪身体缺失1/2以上、运动模糊的视频帧,构建训练集、验证集和测试集;

S13、手工标注母猪图像:手工标注出母猪在图像中的所有像素点。

3.根据权利要求1或2所述的一种融合FCN和多通道阈值分割的母猪图像分割方法,其特征在于,所述步骤S2的具体过程如下:S21、设计FCN母猪分割模型结构;

S211、选择卷积神经网络;

S212、移除卷积神经网络的分类层;

S213、设计与全连接层输入数据同等尺寸的卷积核,并与该层输入数据做卷积运算,通过该方式将卷积神经网络的所有全连接层转化为卷积层;

S214、增加卷积层,对最高层池化层n进行1×1卷积运算,输出维度为类别个数,得到该池化层n的预测结果score(n),对该结果进行反卷积,得到该池化层n的反卷积预测结果score_up(n);

S215、对池化层n的上一层池化层n-1进行1×1卷积运算,输出维度为类别个数,得到该池化层n-1的预测结果score(n-1);

S216、将上述两个结果score(n-1)与score_up(n)相加,并进行反卷积,得到该池化层n-1的反卷积预测结果score_up(n-1);

S217、对池化层n-1的上一层池化层n-2进行1×1卷积运算,输出维度为类别个数,得到该池化层n-2的预测结果score(n-2);

S218、将上述两个结果score(n-2)与score_up(n-1)相加,并进行反卷积,得到该池化层n-2的反卷积预测结果score_up(n-2);

S219、最后增加一个用来进行损失计算的Loss层;

S22、训练FCN母猪分割模型;

S221、对训练集进行直方图均衡化;

S222、在训练集上训练分割模型,以在ImageNet上训练好的分类卷积神经网络模型为预训练模型,通过该方式微调母猪分割网络能够加快收敛速度和防止过拟合;首次前向传播时,如果与训练模型和分割网络结构中某层的名称相同,则直接调用预训练模型的该层参数,反之采用随机高斯分布初始化该层参数;数据传播到最后一层,根据母猪的实际标记结果计算损失,并采用随机梯度下降法,不断优化网络参数,对母猪图像进行有监督学习,以获取最优全卷积网络的连接权值和偏置值;

S23、利用FCN母猪分割模型对测试集图像进行分割;

S231、对测试图像进行直方图均衡化;

S232、利用训练好的FCN模型对预处理后的测试图像进行分割,提取母猪区域;

S233、对FCN的分割结果进行后处理,通过形态学和面积阈值填充空洞并移除小面积区域。

4.根据权利要求3所述的一种融合FCN和多通道阈值分割的母猪图像分割方法,其特征在于,所述步骤S3的具体过程如下:S31:对FCN的母猪分割结果外接小面积矩形框,并提取原始图像所在的矩形框区域;

S32:将提取的矩形框区域图像分别转换到灰度空间和HSV空间,通过对M幅不同光线,不同栏的母猪图像进行统计,获取小猪的平均灰度值作为灰度阈值,用以排除小猪区域;在H分量上使用Otsu方法计算H分量的色调阈值;按照以下公式提取母猪像素,其中STH(i,j)表示分割后的二值图,H(i,j)表示H分量,G(i,j)表示灰度图像,thh是色调阈值,thg是灰度阈值;

如果H分量的色调值大于色调阈值且灰度图像I上的灰度值大于灰度阈值,则将该像素点标记1,否则标记为0,得到阈值分割结果,并进行后处理。

5.根据权利要求4所述的一种融合FCN和多通道阈值分割的母猪图像分割方法,其特征在于,所述步骤S3融合是将FCN的分割结果和阈值分割按照以下公式融合,其中SFCN(i,j)是FCN分割结果,STH(i,j)是多通道阈值分割结果,融合后进行后处理,获取最终分割结果I(i,j);

6.根据权利要求3所述的一种融合FCN和多通道阈值分割的哺乳母猪图像分割方法,其特征在于,所述反卷积是指对输出数据进行上采样,上采样是通过双线性插值实现的。

7.根据权利要求3所述的一种融合FCN和多通道阈值分割的哺乳母猪图像分割方法,其特征在于,所述预测结果是一副二维图,每个坐标点位置的值代表了每个类别的概率。

8.根据权利要求2所述的一种融合FCN和多通道阈值分割的哺乳母猪图像分割方法,其特征在于,所述训练集是指用来训练分割模型的数据集;所述验证集是指在训练过程中,用来优化网络结构参数的数据集,选择最优网络模型;所述测试集是指用来测试模型性能,并进行性能评价。
