专利号: 2017107773485
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

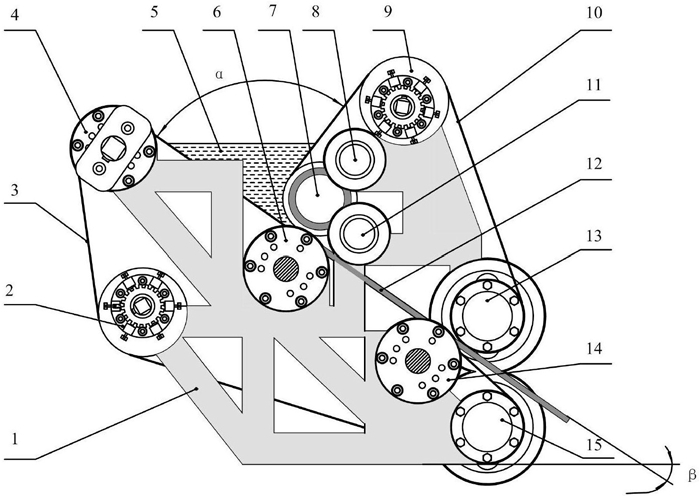

1.一种非晶合金双带式连铸机,其特征在于:所述连铸机包括机架(1)、上带部和下带部,上带部和下带部均固定在机架(1)上;所述上带部包括加热辊(7)、第一支撑装置(8)、第二支撑装置(11)、第一张紧装置(9)、从动装置(13)和上钢带(10);所述下带部包括第一调距装置(4)、第二调距装置(6)、第三调距装置(14)、第二张紧装置(2)、主动装置(15)和下钢带(3);第一张紧装置(9)和加热辊(7)之间的上带钢(10)与第一调距装置(4)和第二调距装置(6)之间的下带钢(3)形成熔池(5)用于盛装非晶合金液;其中,加热辊(7)在连铸机的固定位置旋转加热熔池(5)内的非晶合金液保持一定的温度;第一调距装置(4)、第二调距装置(6)和第三调距装置(14)分别自上而下安装在机架(1)上,同时调节第一调距装置(4)、第二调距装置(6)和第三调距装置(14)以此改变上钢带(10)与下钢带(3)之间的平行距离;上钢带(10)与加热辊(7)以及从动装置(13)的旋转辊相切的两切线之间形成一个倾斜平面,下钢带(3)与第一至第三个调距装置(4、6、14)的旋转辊相切的三条切线之间形成另一个倾斜平面,两倾斜平面相互平行且两平面之间形成一个凝固区(12);第一张紧装置(9)和第二张紧装置(2)分别用于改变上(10)钢带和下钢带(3)的松紧程度;连铸机运行时上钢带(10)与下钢带(3)保持同步运动。

2.如权利要求1所述的双带式连铸机,其特征在于:所述凝固区(12)相对于水平向的倾斜角度范围为0°~90°,即β角范围为0°~90°;所述第一调距装置(4)的旋转辊、第二调距装置(6)的旋转辊以及第三调距装置(14)的旋转辊在同一个倾斜平面上且倾斜角度范围为0°~90°。

3.如权利要求1所述的双带式连铸机,其特征在于:所述第一调距装置(4)与第二调距装置(6)之间的直线距离为50mm~500mm,第二调距装置(6)与第三调距装置(14)之间的直线距离为50mm~500mm。

4.如权利要求书所述的双带式连铸机,其特征在于:所述第一张紧装置(9)和加热辊(7)之间的上带钢(10)与第一调距装置(4)和第二调距装置(6)之间的下带钢(3)形成熔池(5)用于盛装非晶合金液,其中形成熔池(5)的上钢带(10)部分与下钢带(3)部分所成角度为10°~170°,即α角为10°~170°。

5.如权利要求书所述的双带式连铸机,其特征在于:所述主动装置15与从动装置13可以互换。

6.如权利要求1所述非晶合金双带式连铸机的连续铸造方法,其内容如下:

将熔融的非晶合金液注入熔池中,加热辊对熔池中的非晶合金液进行加热,使非晶合金液保持一定的温度;上下带部在驱动装置的带动下运动,并且使上、下带部保持同步运动,从而使铸坯上下表面速度一致;非晶合金液在上、下带部的运动下,由熔池直接被带入凝固区,消除了采用结晶器注入合金液时波动对铸坯表面质量的影响;在凝固区内通过冷却装置将非晶合金液冷却成非晶合金铸坯,从而完成对非晶合金的连续铸造。
