专利号: 2017107776572
申请人: 苏州烁耀电子材料有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

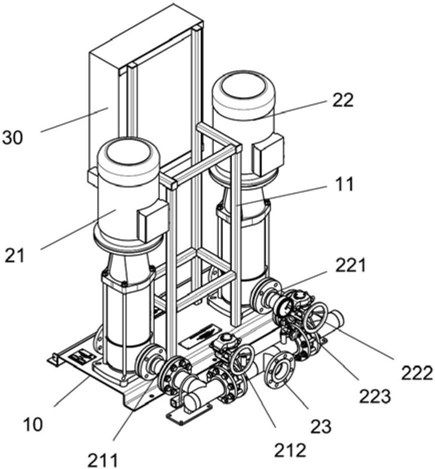

1.一种两用防泄露的消防栓,其特征在于:其包括底座(10),底座(10)固定在地面上,底座(10)上部固定有支撑架(11),支撑架(11)的侧面固定有控制箱(30),控制箱(30)的两个侧面分别设置有清水连通器(21)和干粉连通器(22),清水连通器(21)与地下水管连接,干粉连通器(22)与地下干粉罐连接,清水连通器(21)的下部连接有出水管(211),干粉连通器(22)的下部连接有干粉发射管(221),干粉发射管(221)和出水管(211)汇总至总管路(223),总管路(223)上设置有出口(23),出口(23)上连接有软管(40),软管(40)的末端连接有防泄漏喷头;防泄漏喷头包括上部壳体(51)和下部壳体(61),上部壳体(51)的内壁上设置有凹凸卡扣一,下部壳体(61)的外壁上设置有凹凸卡扣二,下部壳体(61)插接在上部壳体(51)内部,凹凸卡扣一和凹凸卡扣二卡接配合,下部壳体(61)和上部壳体(51)的内部还通过拉紧弹簧连接;上部壳体(51)的上部设置有进水管(41),进水管(41)的上端与软管(40)连接,进水管(41)的下端与加压管(43)连接,加压管(43)的出口设置有排水口(44);上部壳体(51)的内部上端固定有空心套筒(47),进水管(41)穿过空心套筒(47),空心套筒(47)的端部焊接有固定板(52),固定板(52)的下端固定连接有导向座(42),导向座(42)上设置有多个导杆(45),导杆(45)的下端固定有受力板(46),受力板(46)的中心正对排水口(44),受力板(46)的下侧连接有封口板(63),封口板(63)一端与下部壳体(61)通过连接部(62)连接,另一端与下部壳体(61)不连接。

2.根据权利要求1所述的一种两用防泄露的消防栓,其特征在于:底座(10)为几字形结构,具有中间凸台和两侧的固定板,固定板与地面通过紧固螺栓连接,而中间凸台用于固定支撑架(11)、清水连通器(21)和干粉连通器(22)。

3.根据权利要求1所述的一种两用防泄露的消防栓,其特征在于:干粉发射管(221)和出水管(211)分别设置有流量控制阀一(222)和流量控制阀二(212),流量控制阀一(222)和控制阀二(212)均与控制箱电连接。

4.根据权利要求1所述的一种两用防泄露的消防栓,其特征在于:控制箱(30)包括金属外壳,金属外壳内部设置有控制面板,金属外壳的表面设置有监控显示器以及输入按钮,输入按钮、监控显示器与控制面板通过控制电路电连接。

5.根据权利要求3所述的一种两用防泄露的消防栓,其特征在于监控显示器显示地下干粉罐内干粉数量以及流量控制阀一(222)、流量控制阀二(21)的读数。

6.根据权利要求1所述的一种两用防泄露的消防栓,其特征在于:出口(23)上设置有法兰板一,软管(40)的初始端设置有法兰板二,出口(23)和软管(40)通过法兰板一、法兰板二可拆卸连接。
