专利号: 2017107795179
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

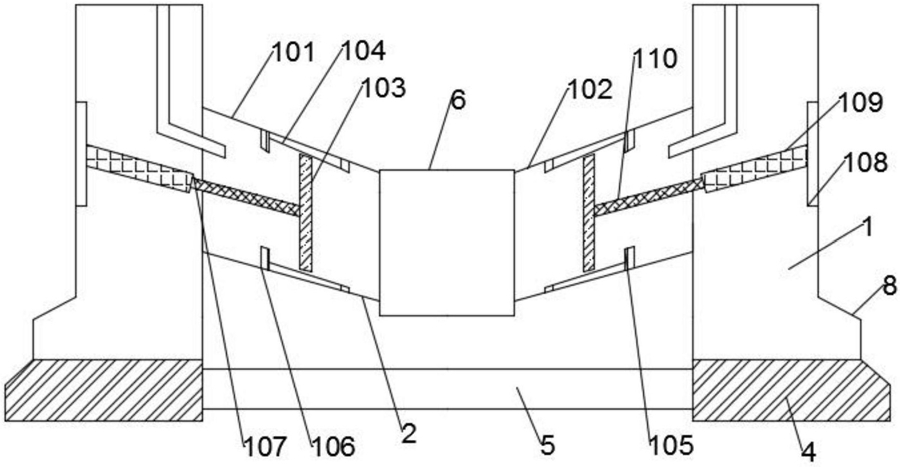

1.一种包装盒涂胶机的供胶装置,其特征在于:包括加胶筒(1)、供胶筒(2)和若干个喷嘴(3),所述加胶筒(1)设置在供胶筒(2)侧面,所述喷嘴(3)设置在加胶筒(1)表面,所述加胶筒(1)包括相互对称的第一锥形段(101)和第二锥形筒(102),所述第一锥形段(101)和第二锥形段(102)较小面积的一端联通连接在一起,所述第一锥形段(101)和第二锥形段(102)内部均设置有限位板(103),且所述第一锥形段(101)和第二锥形段(102)内部均设置有限位槽(104),且所述限位槽(104)顶端均设置有限位环(106),所述限位板(103)外端均连接有活动杆(107),所述供胶筒(2)数量为两个,所述活动杆(107)和供胶筒(2)侧面的固定座(108)连接在一起,所述第一锥形段(101)和第二锥形段(102)的连接处设置有金属环(6),所述金属环(6)表面环形且均匀设置有若干个安装座(601),所述喷嘴(3)安装在安装座(601)上,所述安装座(601)内部为空心结构,且所述加胶筒(1)内部设置有抽液泵(7),所述抽液泵(7)输出端分别连接有若干个排液管(602),所述排液管(602)和喷嘴(3)联通连接。

2.根据权利要求1所述的一种包装盒涂胶机的供胶装置,其特征在于:所述加胶筒(1)和供胶筒(2)内壁均设置有一层保温层(8),所述保温层(8)采用EPS聚苯板保温材料。

3.根据权利要求1所述的一种包装盒涂胶机的供胶装置,其特征在于:所述活动杆(107)包括活塞杆(110)和液压杆(109),所述活塞杆(110)和限位板(103)连接在一起,所述液压杆(109)和固定座(108)连接在一起。

4.根据权利要求1所述的一种包装盒涂胶机的供胶装置,其特征在于:所述限位板(103)表面设置有一层不沾层,且不沾层采用特氟龙材料制成。

5.根据权利要求1所述的一种包装盒涂胶机的供胶装置,其特征在于:所述金属环(6)和加胶筒(1)之间设置有保护垫(603),所述保护垫(603)表面采用螺纹结构。

6.根据权利要求1所述的一种包装盒涂胶机的供胶装置,其特征在于:所述限位槽(104)两端均设置有密封垫(105),所述密封垫(105)采用气凝胶毡和聚氨酯的复合材料。

7.根据权利要求1所述的一种包装盒涂胶机的供胶装置,其特征在于:所述喷嘴(3)和安装座(601)之间通过螺旋方式连接在一起。

8.根据权利要求1所述的一种包装盒涂胶机的供胶装置,其特征在于:所述供胶筒(2)底端均设置有底座(4),所述底座(4)之间通过连接板(5)连接在一起。
