专利号: 201710780195X
申请人: 绍兴兴裕门窗有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-07-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

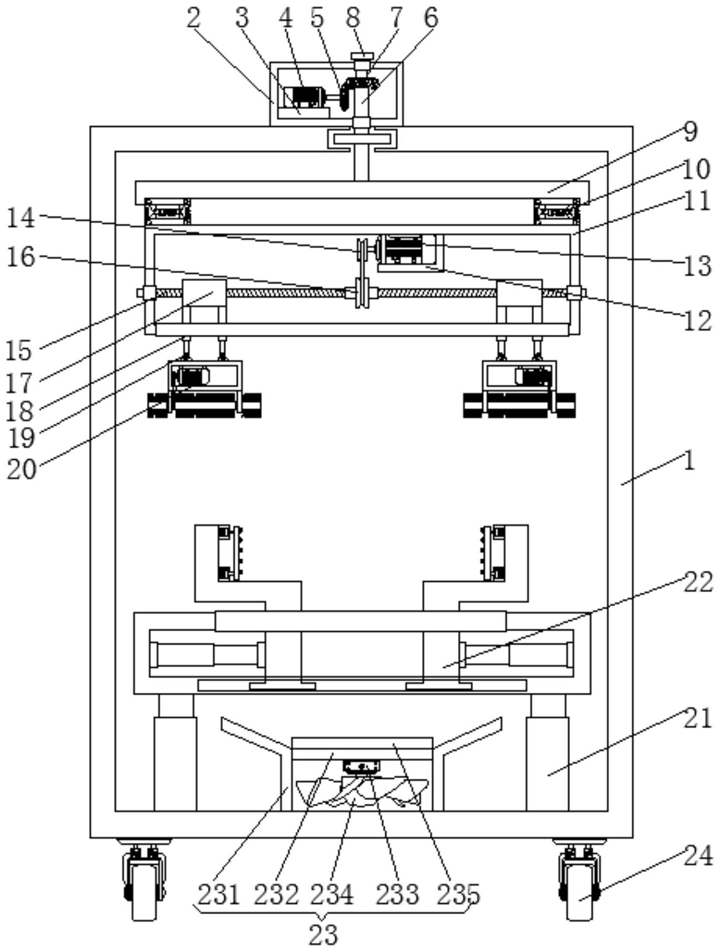

1.一种金属轮毂旋转磨边去毛刺装置,包括箱体(1),其特征在于:所述箱体(1)顶部的中心位置固定连接有电机防护箱(2),所述电机防护箱(2)内壁底部的一侧通过第一电机固定板(3)固定连接有第一电机(4),所述第一电机(4)的一端通过输出轴转动连接有第一斜齿轮(5),所述电机防护箱(2)内壁的底部且位于第一电机(4)右侧转动连接有旋转轴(6),所述旋转轴(6)中部的表面通过平键固定连接有第二斜齿轮(7),所述第一斜齿轮(5)与第二斜齿轮(7)啮合连接,所述旋转轴(6)的顶部贯穿电机防护箱(2)内壁的顶部并延伸至电机防护箱(2)外部,所述旋转轴(6)的顶部固定连接有限位转动块(8),所述旋转轴(6)的底部贯穿电机防护箱(2)内壁的底部和箱体(1)的顶部并延伸至箱体(1)的内部,所述旋转轴(6)的底部固定连接有旋转连接板(9),所述旋转连接板(9)的底部两侧固定连接有相互对称的抗压装置(10),所述两抗压装置(10)的底部固定连接有旋转箱(11),所述旋转箱(11)内壁顶部的中心处通过第二电机固定板(12)固定连接有第二电机(13),所述第二电机(13)远离第二电机固定板(12)的一端通过输出轴转动连接有第一皮带轮(14),所述旋转箱(11)内壁下部的左右之间转动连接有螺纹杆(15),所述螺纹杆(15)表面的中心位置通过平键固定连接有第二皮带轮(16),所述第一皮带轮(14)通过皮带与第二皮带轮(16)传动连接,所述螺纹杆(15)表面的两侧螺纹连接有相互对称的滑动连接块(17),所述滑动连接块(17)的底部两侧均固定连接有第一电动伸缩杆(18),所述两第一电动伸缩杆(18)的底部均通过转动连接块(19)转动连接有打磨装置(20),所述箱体(1)内壁底部的两侧均固定连接有液压杆(21),所述液压杆(21)的顶部固定连接有夹紧装置(22),所述箱体(1)内壁的底部且位于两液压杆(21)之间固定连接有净化收集装置(23);

所述抗压装置(10)包括上连接板(101)和伸缩套管(102),所述上连接板(101)的顶部与旋转连接板(9)的底部固定连接,所述上连接板(101)的底部两侧转动连接有相互对称的连杆(103),所述连杆(103)的一侧分别与伸缩套管(102)的两端转动连接,所述连杆(103)的底部转动连接有下连接板(104),所述下连接板(104)的底部与旋转箱(11)的顶部固定连接,所述伸缩套管(102)表面的两侧固定连接有相互对称的挡块(105),所述伸缩套管(102)的表面且位于两挡块(105)之间固定连接有第一弹簧(106),所述上连接板(101)底部的两侧与下连接板(104)顶部的两侧之间固定连接有第二弹簧(107);

所述打磨装置(20)包括第一固定外框(201),所述第一固定外框(201)的顶部两侧与两转动连接块(19)固定连接,所述第一固定外框(201)内壁的一端固定连接有第三电机(202),所述第三电机(202)的一端通过输出轴转动连接有第三皮带轮(203),所述第一固定外框(201)底部的两侧均固定连接有固定竖板(204),所述两固定竖板(204)相对的一侧转动连接有转动杆(205),且所述转动杆(205)的两端分别贯穿两固定竖板(204)相对的一侧并延伸至两固定竖板(204)外侧,所述第三皮带轮(203)通过皮带与转动杆(205)传动连接,所述转动杆(205)的表面固定连接有打磨钢丝(206);

所述夹紧装置(22)包括第二固定外框(221),所述第二固定外框(221)底部的两侧分别与两液压杆(21)的顶部固定连接,所述第二固定外框(221)内壁的两端固定连接有相互对称的第二电动伸缩杆(222),所述两第二电动伸缩杆(222)相对的一侧分别固定连接有相互对称的夹紧滑块(223),所述夹紧滑块(223)的顶部贯穿第二固定外框(221)内壁的顶部并延伸至第二固定外框(221)的外部;

所述两夹紧滑块(223)顶部的相对一侧固定连接有第三弹簧(224),所述第三弹簧(224)远离夹紧滑块(223)的一端固定连接有防滑夹板(225),所述防滑夹板(225)远离第三弹簧(224)一端的表面设置有防滑橡胶突起(226);

所述夹紧滑块(223)的底部与第二固定外框(221)内壁的底部滑动连接,所述第二固定外框(221)内壁的底部开设有与夹紧滑块(223)相适配的滑动槽;

所述净化收集装置(23)包括收集桶(231),所述收集桶(231)的底部与箱体(1)内壁的底部固定连接,所述收集桶(231)内壁的顶部固定连接有通风隔板(232),所述通风隔板(232)的底部中心位置固定连接有第四电机(233),所述第四电机(233)的底部通过输出轴转动连接有排风扇叶(234),所述箱体(1)内壁的底部开设有与排风扇叶(234)相适配的排风孔,所述通风隔板(232)的顶部固定连接有过滤网(235)。

2.根据权利要求1所述的一种金属轮毂旋转磨边去毛刺装置,其特征在于:所述螺纹杆(15)的两端分别贯穿旋转箱(11)内壁两端并延伸至旋转箱(11)外部,所述旋转箱(11)内壁的两端开设有与螺纹杆(15)相适配的转动槽。

3.根据权利要求1所述的一种金属轮毂旋转磨边去毛刺装置,其特征在于:所述箱体(1)底部的两侧均固定连接有移动轮(24),所述箱体(1)的表面的一侧通过铰链(25)转动连接有箱门(26)。

4.根据权利要求1所述的一种金属轮毂旋转磨边去毛刺装置,其特征在于:所述箱体(1)的外壁开设有与箱门(26)相适配的通孔,所述箱门(26)的表面设置有观察窗(27)。
