1.一种氟化两亲纳米颗粒，其特征在于：这种氟化两亲纳米颗粒通过在SiO2表面非均匀接枝PFTS制成，由以下步骤组成：a）制备石蜡/水乳状液，并将制备的乳状液立即倒入冰浴中，使石蜡固化；

b)改性过程：

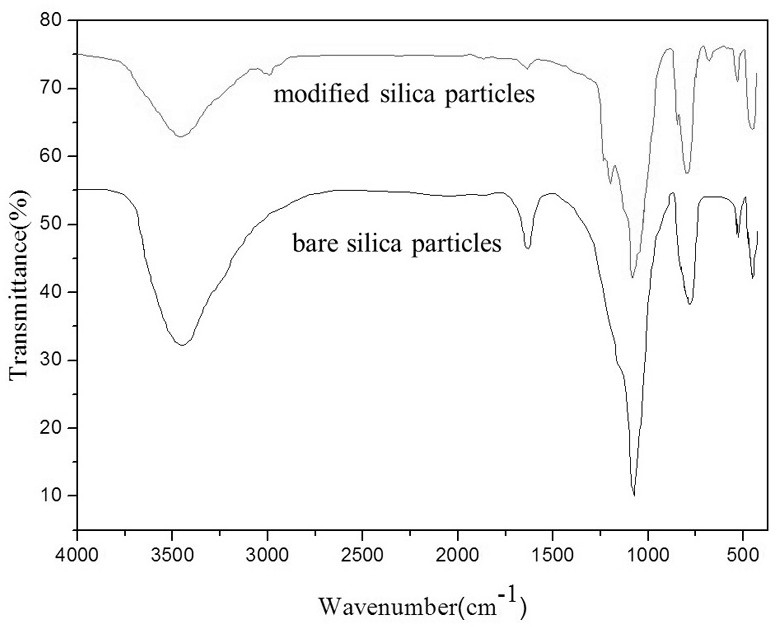

用蒸馏水多次清洗固化的石蜡小球，移除吸附在石蜡表面颗粒上的表面活性剂和未吸附在石蜡表面上的颗粒，在真空条件下恒温干燥24小时；完全干燥的石蜡小球分散于PFTS的无水乙醇溶液中，并在室温条件下搅拌48小时；用无水乙醇过滤并清洗反应后的石蜡小球，移除未反应的硅烷和未吸附在石蜡上的颗粒；将清洗后的石蜡小球溶解于丙酮溶液，释放出改性后的二氧化硅颗粒，将溶液离心收集改性后的二氧化硅颗粒，并真空干燥，得到氟化两亲纳米颗粒；氟化硅烷在二氧化硅颗粒表面的接枝密度，通过对PFTS浓度的调节来控制；

所述步骤a）制备石蜡/水乳状液的方法：在75℃条件下，将SiO2分散到含有双十八烷基溴化铵的蒸馏水中，将石蜡加入到上述混合液中，通过乳化剂剪切制备石蜡/水乳状液。

2.根据权利要求1所述的氟化两亲纳米颗粒，其特征在于：所述的PFTS的质量百分比浓度为：0.2 wt.%—1.5 wt.%。

3.根据权利要求1所述的氟化两亲纳米颗粒，其特征在于：所述的在石蜡固化的过程中，通过冰浴降低石蜡温度0～-50℃，加快石蜡固化速度。

4.根据权利要求3所述的氟化两亲纳米颗粒，其特征在于：所述的PFTS的质量百分比浓度最佳为：0.8 wt.%。

5.一种权利要求1或3所述的氟化两亲纳米颗粒的应用，其特征在于：所述的氟化两亲纳米颗粒用于乳化，其在高温、高盐的苛刻条件下仍然有效的起到乳化作用。
