专利号: 2017107846081
申请人: 叶长青
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2023-11-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

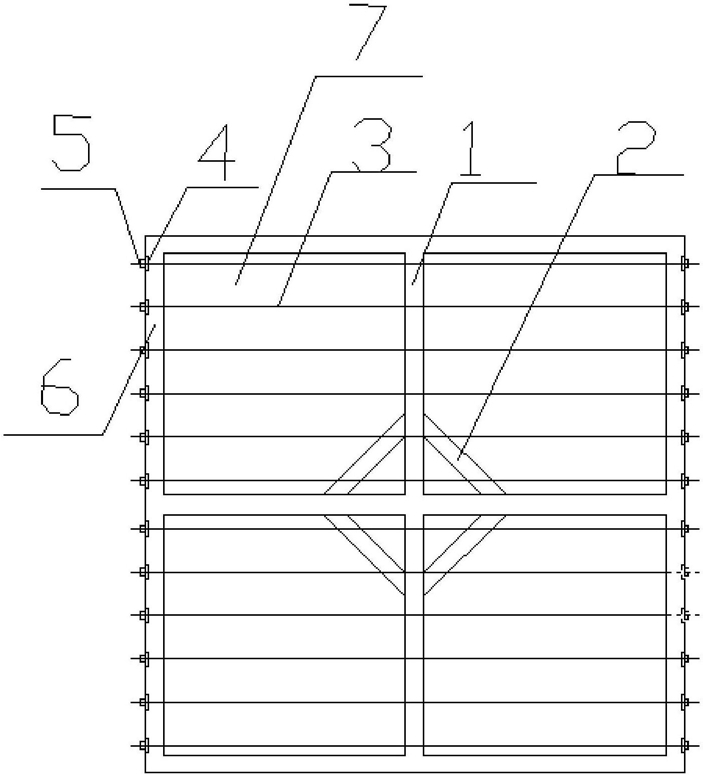

1.一种混凝土楼板加固结构的施工方法,其特征在于,所述混凝土楼板加固结构为在混凝土楼板下面交叉布置的加固混凝土小梁,加固混凝土小梁高度为200~250mm,宽度为

150~200mm,加固混凝土小梁伸入边梁80~120mm;斜向小梁高度为200~250mm,宽度为150~200mm;斜向小梁设置在离交叉点0.1~0.11原有混凝土楼板跨度位置;

混凝土楼板下面布置多个预应力钢筋,预应力钢筋直径为12~14mm,相邻预应力钢筋间距为250~300mm,垂直预应力钢筋布置方向设有多个可将相邻预应力钢筋横向张拉固定的固定筋,混凝土楼板下面和预应力钢筋表面设置喷射混凝土,预应力钢筋通过喷射混凝土与楼板形成整体结构;喷射混凝土厚度为30mm;

包括以下步骤:

(1)剥离原有混凝土楼板的粉刷,并将原有混凝土楼板底面凿毛;

(2)将边梁与加固混凝土小梁交接部位进行凿除,支设加固混凝土小梁的钢筋及模板,加固混凝土小梁的模板要设置预埋孔,预埋孔直径为14~16mm;

(3)支设斜向小梁的钢筋及模板,斜向小梁设置预埋孔,预埋孔直径为14~16mm;

(4)浇筑加固混凝土小梁和斜向小梁的混凝土;

(5)在边梁预应力钢筋设置位置钻设预应力钢筋穿孔,穿孔直径为14~16mm;

(6)安装预应力钢筋,将边梁的外侧保护层剥离,将承压钢板焊接在边梁的钢筋上,预应力筋穿过边梁穿孔和加固混凝土小梁预埋孔或者斜向小梁预埋孔,经锚板固定在承压钢板;

(7)张拉预应力钢筋;预应力筋张拉采用杠杆式夹紧工具,杠杆式夹紧工具的阻力臂与动力臂的比值为0.05~0.15;预应力筋张拉为横向张拉,预应力筋张拉完毕后用固定筋固定,预应力筋与固定筋进行焊接,预应力筋和混凝土小梁的固定孔之间的空隙采用高强环氧树脂填塞;预应力钢筋张拉顺序采用如下:将预应力钢筋初张拉至10%的控制张拉应力,持荷3min建立初始应力,再张拉至50%的控制张拉应力,持荷5min,最后张拉至控制张拉应力,持荷5min;

(8)施工喷射混凝土;所述喷射混凝土掺入玄武岩纤维,玄武岩纤维掺入量为1.4%;当喷射厚度为小于25mm,采用螺旋式喷射机进行喷射作业,喷射机工作风压控制在0.15~

0.3MPa;当喷射厚度为大于等于25mm,采用转子式喷射机进行喷射作业,工作风压控制在

0.3~0.4MPa;

喷射混凝土施工时喷嘴与受喷面的距离和夹角,应随着风压的波动而不断的调整;喷嘴与受喷面的距离和夹角随风压参数采用如下,当喷射机工作风压在上表范围内时,采用插值方法确定喷嘴与受喷面的距离和喷嘴与受喷面的夹角;

(9)在喷射混凝土下面进行粉刷平整。
