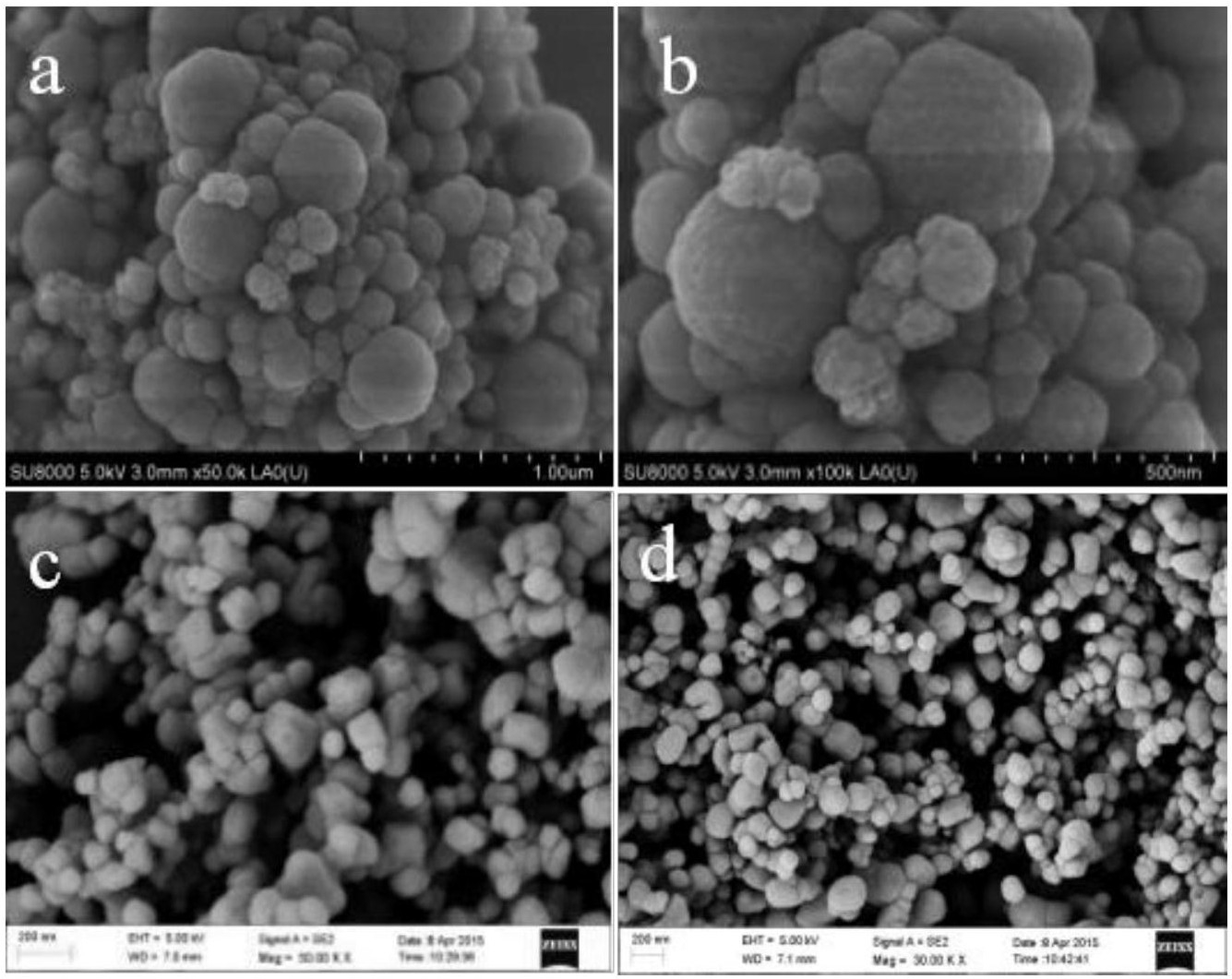

1.一种拓宽钛酸锶半导体材料的光谱利用范围至可见光的方法，其特征是，将钛酸锶纳米颗粒与碳源材料进行混合均匀后进行高温炭化；

钛酸锶纳米颗粒与碳源材料的质量比为1:0.1～0.2；

所述钛酸锶纳米颗粒的粒径为50～200nm；

所述高温为700～1000℃；

高温炭化的时间为3～5h。

2.如权利要求1所述的方法，其特征是，当碳源材料为固体时，将碳源材料与钛酸锶纳米颗粒的混合物置于氮气氛围下。

3.如权利要求1所述的方法，其特征是，所述高温为950±5℃。

4.如权利要求1所述的方法，其特征是，从室温升至高温的升温速率为5±1℃/min。

5.一种采用可见光光解水制氢的钛酸锶催化剂的制备方法，其特征是，采用权利要求1～4任一所述的方法处理钛酸锶纳米颗粒。

6.一种权利要求5所述的制备方法制备得到的钛酸锶催化剂。

7.一种权利要求6所述的钛酸锶催化剂在分解水制备氢气中的应用。

8.一种分解水制备氢气的制备方法，其特征是，采用权利要求6所述的钛酸锶催化剂。
