1.一种银/石墨烯低温固化导电胶，其特征在于，按质量百分比计包括以下组分：环氧树脂 20 60wt.%；

~

纳米级银粉 40 70wt.%；

~

石墨烯 0 5wt.%；

~

固化剂 8 24wt.%；

~

促进剂0.01 3wt.%；

~

活性稀释剂0.1 6wt.%；

~

非活性稀释剂1 6wt.%；

~

流平剂0.01 3wt.%；

~

消泡剂0.01 3wt.%；

~

上述组分之和为100wt.%。

2.根据权利要求1所述的银/石墨烯低温固化导电胶，其特征在于，所述环氧树脂为凤凰牌环氧树脂E51；非活性稀释剂为丙酮、苯乙烯、甲苯的一种或几种的混合物；活性稀释剂为1,4-丁二醇二缩水甘油醚；固化剂为二甲基苯胺、甲基四氢邻苯二甲酸酐、双氰胺、乙二胺的、一种或几种的混合物；促进剂为三乙醇胺；流平剂为邻苯二甲酸二丁酯；消泡剂为聚醚改性硅。

3.根据权利要求1所述的银/石墨烯低温固化导电胶，其特征在于，所述纳米级银粉的制备包括以下步骤：（1）首先将AgNO3用去离子水溶解在烧杯中，用浓氨水或浓硝酸调节pH值到8，配成溶液A；

（2）然后将水合肼用去离子水溶解在烧杯中，配成溶液B；

（3）接着将分散剂聚乙烯吡咯烷酮用去离子水溶解在烧杯中，用浓氨水或浓硝酸调节pH值到8，配成溶液C并放入磁力搅拌器中；将A、B溶液倒入滴液漏斗中，以2滴/秒的速度逐滴加入到正在磁力搅拌C溶液中，用水浴锅保持温度恒定为30℃，滴完后继续搅拌5分钟，制得银溶胶；

（4）接着，将步骤（3）中制备的银溶胶经过离心分离出银粒子，用去离子水清洗，酒精清洗，最后真空干燥，得到纯净的银粉，备用。

4.根据权利要求3所述的银/石墨烯低温固化导电胶，其特征在于，所述AgNO3的摩尔浓度为0.05 1 mol·L-1。

~

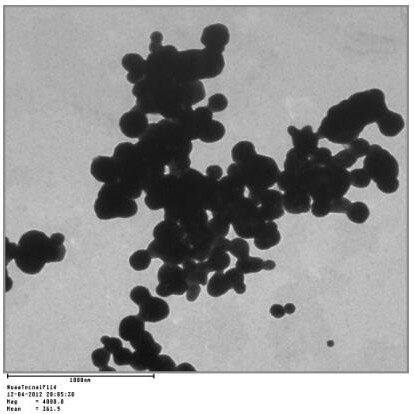

5.根据权利要求3所述的银/石墨烯低温固化导电胶，其特征在于，制备的银粉为其粒径范围为83 221nm，平均粒径为150nm。

~

6.一种权利要求1所述的银/石墨烯低温固化导电胶的制备方法，其特征在于，是将纳米级银粉与石墨烯混合加入酒精溶剂中超声分散；然后将活性稀释剂、非活性稀释剂、固化剂、促进剂、流平剂或消泡剂与纳米级银粉与石墨烯混合搅拌并超声5min后应用高速研磨分散机对浆料进行高速搅拌，混合后将导电胶均匀涂覆于PET薄膜上，低温加热快速固化制备而成；

各组分按照如下质量百分比组成：环氧树脂 20 60wt.%；

~

纳米级银粉 40 70wt.%；

~

石墨烯 0 5wt.%；

~

固化剂 8 24wt.%；

~

促进剂0.01 3wt.%；

~

活性稀释剂0.1 6wt.%；

~

非活性稀释剂1 6wt.%；

~

流平剂0.01 3wt.%；

~

消泡剂0.01 3wt.%；

~

上述组分之和为100wt.%。

7.一种涂覆了权利要求1所述银/石墨烯低温固化导电胶的导电薄膜，其特征在于，将混合均匀的导电胶涂覆PET薄膜上，形成直径25mm、厚0.2mm的导电层，置于鼓风干燥箱中加热到150℃～200℃固化30min后得到导电薄膜。

8.一种涂覆了权利要求1所述银/石墨烯低温固化导电胶的导体，其特征在于，将混合均匀的导电胶涂覆于两片不锈钢金属片搭接面上，金属片长100mm，宽25mm，厚度为2mm，搭接面长12.5mm，置于鼓风干燥箱中加热到150℃～200℃固化30min后得到导体。
