专利号: 2017107941298
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

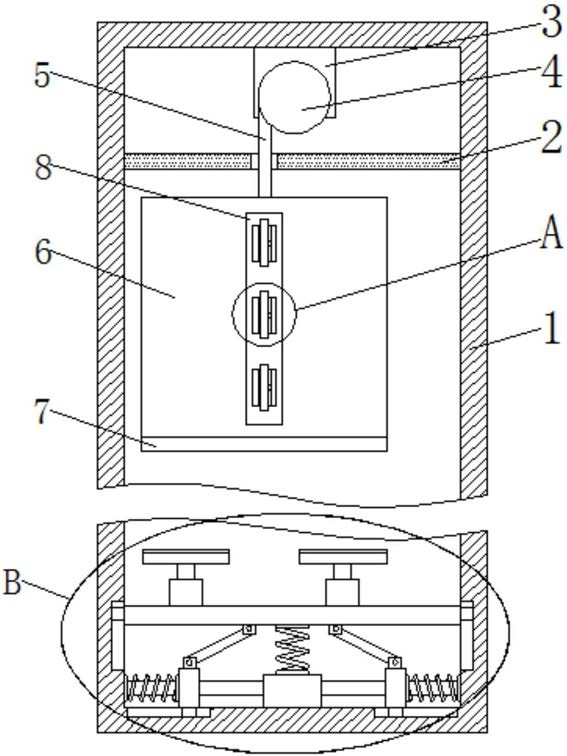

1.一种减震防噪电梯,包括通道(1),其特征在于:所述通道(1)的内部横向固定连接有隔板(2),所述通道(1)内壁的顶部固定连接有电机(3),且电机(3)位于隔板(2)的顶部,所述电机(3)的输出端固定连接有带轮(4),所述带轮(4)的表面缠绕有绳索(5),所述绳索(5)远离带轮(4)的一端贯穿至隔板(2)的底部固定连接有轿厢本体(6),所述轿厢本体(6)的底部固定连接有第一海绵垫(7),所述轿厢本体(6)的正表面和背表面均固定连接有固定板(8),所述固定板(8)远离轿厢本体(6)的一侧固定连接有固定架(9),所述固定架(9)远离固定板(8)的一侧通过销轴活动连接有滚轮(10),所述通道(1)内壁的前侧和后侧均固定连接有与滚轮(10)配合使用的滑轨(11),所述通道(1)内壁底部的中轴处固定连接有连接块(12),所述连接块(12)的顶部固定连接有第一弹簧(13),所述连接块(12)的两侧均固定连接有滑杆(14),所述滑杆(14)远离连接块(12)的一端与通道(1)的内壁固定连接,所述滑杆(14)的表面套设有套筒(15),所述套筒(15)的底部与通道(1)的内壁滑动连接,所述滑杆(14)的表面套设有第二弹簧(16),且第二弹簧(16)位于套筒(15)的外侧,所述第一弹簧(13)的顶部固定连接有活动板(17),所述活动板(17)的两侧分别与通道(1)内壁的两侧滑动连接,所述活动板(17)底部的两侧均固定连接有第一固定块(18),所述第一固定块(18)的底部活动连接有支杆(19),所述支杆(19)的底部活动连接有第二固定块(20),所述第二固定块(20)的底部与套筒(15)固定连接,所述活动板(17)顶部的两侧均固定连接有减震油缸(21),所述减震油缸(21)的顶部固定连接有支撑板(22),所述支撑板(22)的顶部固定连接有第二海绵垫(23)。

2.根据权利要求1所述的一种减震防噪电梯,其特征在于:所述隔板(2)上开设有通孔,且通孔与绳索(5)配合使用。

3.根据权利要求1-2任一项所述的一种减震防噪电梯,其特征在于:所述滚轮(10)远离固定架(9)的一侧延伸至滑轨(11)的内部,所述滚轮(10)远离固定架(9)的一侧与滑轨(11)的内壁滑动连接。

4.根据权利要求1-3任一项所述的一种减震防噪电梯,其特征在于:所述套筒(15)的底部固定连接有第一滑块(24),所述通道(1)内壁的底部开设有与第一滑块(24)配合使用的第一滑槽(25)。

5.根据权利要求1-4任一项所述的一种减震防噪电梯,其特征在于:所述活动板(17)的两侧均固定连接有第二滑块(26),所述通道(1)内壁两侧的底部均开设有与第二滑块(26)配合使用的第二滑槽(27)。

6.根据权利要求5所述的一种减震防噪电梯,其特征在于:所述第一固定块(18)的底部通过第一转轴与支杆(19)活动连接,所述支杆(19)的底部通过第二转轴与第二固定块(20)活动连接,所述活动板(17)的顶部通过固定件与减震油缸(21)固定连接。

7.根据权利要求5-6任一项所述的一种减震防噪电梯,其特征在于:滑轨(11)的材料为耐磨橡胶,常温常压下,其邵氏硬度Y1为70-90,压缩弹性模量E1为1700-2300MPa;滚轮(10)的材料为金属,优选为不锈钢、铝镁合金等,其邵氏硬度Y2为所述滑轨11材料的硬度的3-5倍,压缩弹性模量E2为180-230GPa。
