专利号: 2017107949529
申请人: 天津企智科技股份有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-03-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

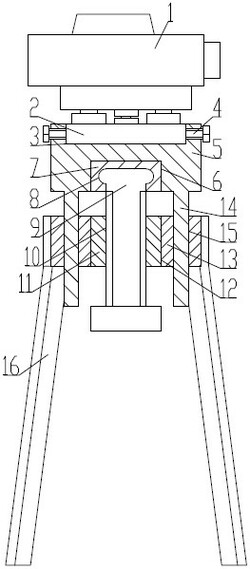

1.一种工程测量水准仪支撑装置的操作方法,其特征是:包括以下步骤:第1步:安装底板连接安装底板槽,紧固栓内侧连接安装底板,在多个紧固栓的配合下,将安装底板固定在安装底板槽内,使得工程测量水准仪与调节底座相对结构稳定;第2步:转动套固定在转动套槽内,调节杆槽与调节套相互啮合,使调节杆相对固定底座的位置能够升降,调节杆上部在转动槽内转动,使得调节杆能够带动转动套升降,调节底座能够升降;第3步:滑动杆连接滑动杆槽,使调节底座升降过程中不会随调节杆转动,不影响工程测量水准仪测量方向,滑动杆在滑动杆槽内滑动,装置放置在目标位置,将紧固栓向外旋松,确保紧固栓内侧边缘不在安装底板槽内;第4步:将安装底板插入安装底板槽中,再将紧固栓向安装底板方向旋紧,使紧固栓连接安装底板;第5步:旋转调节杆,使调节底座调节至目标高度;所述工程测量水准仪支撑装置,包括工程测量水准仪、调节底座、转动套、调节杆、调节套、固定底座、支撑杆,所述工程测量水准仪下部具有安装底板,所述调节底座上部具有安装底板槽,所述安装底板槽与安装底板相适应,所述安装底板连接安装底板槽,所述安装底板插入安装底板槽中,所述调节底座外侧连接多个紧固栓,所述紧固栓与调节底座相互啮合,所述紧固栓内侧连接安装底板,所述调节底座内部具有转动套槽,所述转动套槽与转动套相适应,所述转动套连接转动套槽,所述转动套内部具有转动槽,所述转动槽与调节杆相适应,所述调节杆上部连接转动槽,所述调节杆上部在转动槽内转动;所述固定底座中部具有调节套槽,所述调节套槽与调节套相适应,所述调节套连接调节套槽,所述调节套中部具有调节杆槽,所述调节杆槽与调节杆相适应,所述调节杆连接调节杆槽,所述调节杆槽与调节杆相互啮合;所述调节底座具有多个滑动杆,所述固定底座具有多个滑动杆槽,所述滑动杆槽与滑动杆相适应,所述滑动杆连接滑动杆槽,所述滑动杆在滑动杆槽内滑动,所述固定底座外侧通过固定螺栓连接多个支撑杆。
