1.一种高性能多孔Co-Mn-O纳米片材料的制备方法，其特征在于，包括如下步骤：通过表面活性剂诱导合成方法，以双亲性的嵌段共聚物作为表面活性剂和造孔剂，以水和乙醇以及乙二醇作为溶剂相，采用高温高压溶剂热反应，一步制备厚度和尺寸可控的多孔Co-Mn-O纳米片；

具体包括以下步骤：

1）配置无水乙醇、乙二醇和水的混合溶液，三者的体积为13:13:1；

2）将一定量的三嵌段聚合物P-123加入到上述混合溶液中，超声溶解均匀；

3）将一定量的醋酸锰和醋酸钴分散在上述混合溶液中，超声溶解完全后，老化24-72 h，以质量计，所述三嵌段聚合物P-123的加入量为醋酸锰的2-5倍；

4）将上述老化后的溶液装入聚四氟乙烯衬底中，进行水热反应，时间为2-24h，反应温度为160-200℃；

5）将水热反应后的材料收集、洗涤、真空干燥后，将粉末烧结，得到黑色粉末，即为多孔Co-Mn-O纳米片。

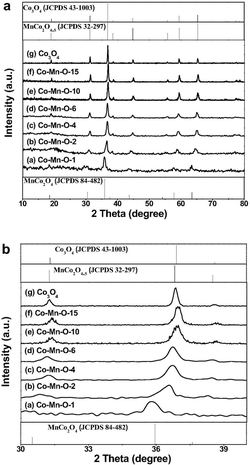

2.根据权利要求1所述的高性能多孔Co-Mn-O纳米片材料的制备方法，其特征在于，所述的醋酸钴和醋酸锰摩尔量比范围为：0.5:1～20:1。

3.权利要求1-2任一项所述制备方法所制得的高性能多孔Co-Mn-O纳米片材料。

4.权利要求3所述的高性能多孔Co-Mn-O纳米片材料作为锂离子电池负极片的应用。
