专利号: 2017108025674
申请人: 江山市科力消防设备有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 救生;消防
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

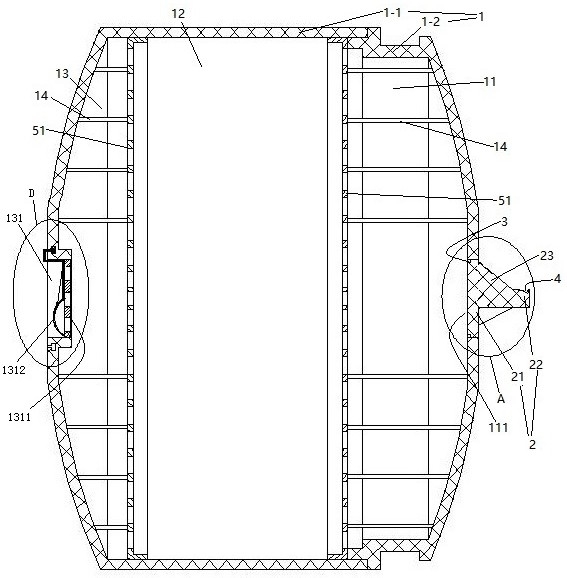

1.一种设过滤膜的滤毒罐,包括外壳和位于外壳内的两块过滤板,所述两块过滤板将所述外壳分割成近嘴端气腔、过滤材料储存腔和远嘴端气腔,所述近嘴端气腔设有近嘴端气孔,所述远嘴端气腔设有远嘴端气孔,其特征在于,所述近嘴端气腔内和远嘴端气腔内都设有若干支撑住所述过滤板的支撑销,所述近嘴端气孔设有孔盖,所述孔盖包括盖板和连接在盖板上的顶块,所述盖板和所述外壳一体成型在一起,所述盖板和外壳的连接处设有破损导引槽,所述破损导引槽位于所述盖板的内侧,所述顶块位于所述盖板的外侧且突出于所述外壳,所述远嘴端气孔设有过滤膜。

2.根据权利要求1所述的设过滤膜的滤毒罐,其特征在于,所述远嘴端气孔为圆孔,所述外壳设有沿远嘴端气孔周向延伸的环形滑槽,所述环形滑槽内滑动连接有滑块,所述滑块连接有平置在所述过滤膜的除尘刮片。

3.根据权利要求2所述的设过滤膜的滤毒罐,其特征在于,所述除尘刮片的长度大于或等于所述远嘴端气孔的半径。

4.根据权利要求1或2或3所述的设过滤膜的滤毒罐,其特征在于,所述顶块设有沿近嘴端气孔周向延伸的助力槽。

5.根据权利要求4所述的设过滤膜的滤毒罐,其特征在于,所述助力槽远离所述盖板的侧壁朝向所述盖板倾斜而形成倒钩。

6.根据权利要求1或2或3所述的设过滤膜的滤毒罐,其特征在于,所述近嘴端气腔包括总气腔、第一支气腔和第二支气腔,所述近嘴端气孔设置在所述总气腔上,所述第一支气腔设有连通总气腔的第一支气孔,所述第二支气腔设有连通总气腔的第二支气孔,所述远嘴端气腔包括第三支气腔、第四支气腔和第五支气腔,所述远嘴端气孔包括设置在所述第五支气腔上,所述第三支气腔设有连通第五支气腔的第三支气孔,所述第四支气腔上设有连通第五支气腔的第四支气孔,所有的所述支气孔都盖有膜片,第一支气孔上的所述膜片仅可朝总气腔内部开启,第二支气孔上的所述膜片仅可朝第二支气腔内部开启,第三支气孔上的所述膜片仅可朝第三支气腔内部开启,第四支气孔上的所述膜片仅可朝第四支气腔外部开启,所述外壳内还转动连接有圆桶,所述两块过滤板构成所述圆桶的两个底壁,所述圆桶的内部空间构成所述过滤材料储存腔,所述圆桶的内部设有隔板,所述隔板将所述过滤材料储存腔分割为第一支储存腔和第二支储存腔;所述第一支储存腔和第二支储存腔二者,一者仅连通所述第一支气腔和第三支气腔、另一者仅连通所述第二支气腔和第四支气腔;所述外壳设有避让槽,所述圆桶的周面上设有经所述避让槽伸出所述外壳的转动手柄。

7.根据权利要求6所述的设过滤膜的滤毒罐,其特征在于,所述避让槽所对应的圆心角为180°,所述转动手柄同所述避让槽的一端抵接在一起时所述第一支气腔和第三支气腔仅通过第一支储存腔连通且所述第二支气腔和第四支气腔仅通过所述第二支储存腔连通、所述转动手柄同所述避让槽的另一端抵接在一起时所述第一支气腔和第三支气腔仅通过第二支储存腔连通且所述第二支气腔和第四支气腔仅通过所述第一支储存腔连通。

8.根据权利要求7所述的设过滤膜的滤毒罐,其特征在于,所述膜片的中心设有连接销,所述膜片的厚度从中心向周缘逐渐变薄,所述膜片通过周缘同支气孔端面抵接在一起对支气孔进行密封。

9.根据权利要求8所述的设过滤膜的滤毒罐,其特征在于,所述膜片的两侧表面都为凸面。

10.根据权利要求1或2或3所述的设过滤膜的滤毒罐,其特征在于,所述过滤膜的面积大于所述远嘴端气孔的开口面积,所述远嘴端气孔内设有位于所述过滤膜内侧的栅格板,所述过滤膜的周缘同所述栅格板连接在一起。
