1.实现指数型荷控忆容器仿真器的电路，其特征在于该电路基于下述数学模型设计：

其中，u(t)和q(t)为忆容器的电压与电荷，σ(t)＝∫q(t)dt， 为σ(t)

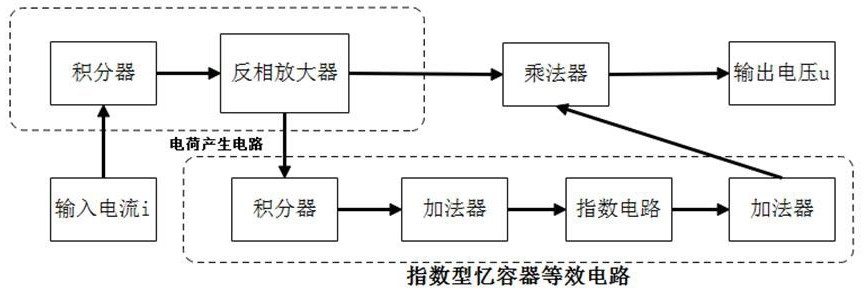

＝0时的忆容值的倒数，a,b为系数；该电路具体包括集成运算放大器U1、集成运算放大器U2和乘法器U3，输入电流i经过集成运算放大器U1得到忆容器的电荷量，再经过集成运算放大器U2和乘法器U3最终得到忆容器的电压量；集成运算放大器U1主要实现积分运算和反相放大运算；集成运算放大器U2主要实现积分运算、指数运算和加法运算。

2.根据权利要求1所述的实现指数型荷控忆容器仿真器的电路，其特征在于：所述的集成运算放大器U1、U2采用LF347N；乘法器U3采用AD633JN；集成运算放大器U1的第7脚输出忆容器电荷量，乘法器U3的第7引脚输出忆容器电压。

3.根据权利要求2所述的实现指数型荷控忆容器仿真器的电路，其特征在于：所述的集成运算放大器U1的第1引脚与第一电容C1的一端、第二电阻R2的一端、第三电阻R3的一端连接，第2引脚与第一电阻R1的一端、第一电容C1的另一端、第二电阻R2的另一端连接，第3、5引脚接地，第4引脚接电源VCC，第6引脚与第四电阻R4的一端、第三电阻R3的另一端连接，第

7引脚与第四电阻R4的另一端、第五电阻R5的一端、乘法器U3的第1引脚连接并作为电荷量的输出端，第11引脚接电源VEE。

4.根据权利要求3所述的实现指数型荷控忆容器仿真器的电路，其特征在于：所述的集成运算放大器U2的第1引脚与第十三电阻R13的一端、二极管D1的一端连接，第2引脚与第十一电阻R11、第十二电阻R12的一端及第十三电阻R13另一端连接，第3、7、10、12引脚接地，第

4引脚接电源VCC，第5引脚与第二电容C2的一端、第六电阻R6的一端、第十一电阻R11的另一端连接，第6引脚与第二电容C2的另一端、第六电阻R6的另一端、第五电阻R5的另一端连接，第8引脚与第十电阻R10的一端、乘法器U3的第3引脚连接，第9引脚与第八电阻R8的一端、第九电阻R9的一端、第十电阻R10的另一端连接，第11引脚接电源VEE，第13引脚与第七电阻R7的一端、二极管D1的另一端连接，第14引脚与第七电阻R7的另一端、第九电阻R9的另一端连接，第一电阻R1的另一端作为电流输入端，第八电阻R8的另一端接-1V的电压，第十二电阻R12的另一端接-1V的电压。

5.根据权利要求4所述的实现指数型荷控忆容器仿真器的电路，其特征在于：所述乘法器U3的第2、4、6引脚接地，第5引脚接电源VEE，第7引脚作为电压的输出端，第8引脚接电源VCC。
