专利号: 2017108061187
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

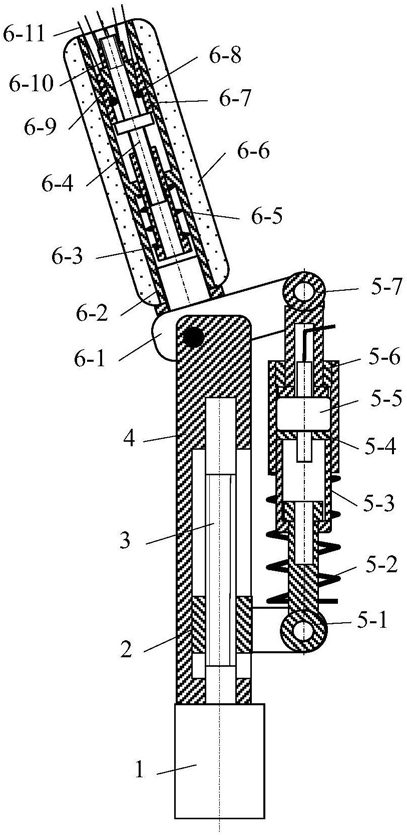

1.一种刚-柔-软体测力机器人操作手指机构,其包括电机、丝杠、丝母块、指座、欠驱动杆组和软指组,其特征在于:所述指座为矩形体,其中部设有矩形槽,一端设有通孔,另一端设有垂直通孔的水平通孔;电机与指座一端固连,电机驱动轴穿过指座通孔与丝杠一端同轴键连接,丝杠另一端与指座转动联接,丝杠中部与丝母块螺纹联接;柔性欠驱动杆组设在指座的一侧,软指组设在指座的上端;

所述柔性欠驱动杆组包括套、压力传感器、弹簧、上杆、下杆、螺纹圆环、垫片,其中套的两端分别设有同轴大螺纹开孔和小通孔,其内部设有同轴大、小孔,外部设有凸台;所述上杆两端分别设有圆柱凸台和水平通孔,上杆圆柱凸台、压力传感器和垫圈都设在套内大孔中;螺纹圆环套在上杆上,并与套大螺纹开孔螺纹连接,下杆穿过套的小通孔,其下杆的圆柱凸台设在套内小孔中,压力传感器两端抵在上杆圆柱凸台和垫圈一侧,垫圈另一侧抵在套内小孔端的外部凸台,弹簧两端抵在套外凸台和丝母块上,下杆水平通孔与丝母块转动联接;

所述软指组包括横架、圆柱套、螺母套、螺杆、指弹簧、软体套、外锥套、圆环、内锥套、螺母、钢丝线组,其中圆柱套中部设有内孔凸台,其一端设有圆柱凸台和内孔螺纹,该圆柱凸台上设有圆周均布一组小通孔;螺母,螺母套,螺杆,内、外锥套,圆环、指弹簧均同轴设在圆柱套内;螺杆中部设有圆柱凸台,两端设有螺纹;螺杆两端分别与螺母、螺母套螺纹联接;指弹簧两端抵在螺母套和圆柱套内孔凸台上,内锥套大径端抵在上螺母,内锥套与外锥套锥面接触,外锥套一端抵在螺杆中部圆柱凸台上,圆环套在内锥套小径端的螺杆上;软体套套在圆柱套外圆柱上,钢丝线组的每根钢丝线分别穿过圆柱套凸台上的每个小通孔,线组两端围绕软体套交叉编织成线套,另一端绕过圆环,利用上螺母、螺杆和圆环楔紧固定在内锥套、外锥套锥面之间,并用指弹簧和下螺母拉紧;所述横架两端设有相互平行通孔,分别与指座和欠驱动杆组的上杆的水平通孔用销轴转动联接,横架一侧设有垂直通孔螺纹圆柱,与软指组的圆柱套一端螺纹孔垂直固连。
