专利号: 2017108066458
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

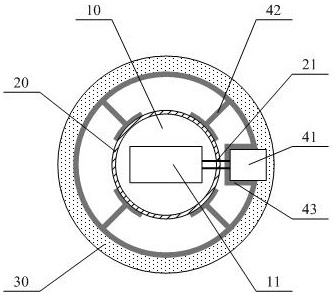

1.一种气/液安全检测单元,其特征在于,包括气/液安全检测单元本体,所述气/液安全检测单元本体包括由内至外依次设置的电路结构层、防水结构层和气/液保持材料层;

所述气/液保持材料层由吸水材料或透气材料制成,气/液保持材料层与防水结构层之间设置有能够检测指定化学成分浓度的化学传感器,且化学传感器的感测探头伸入气/液保持材料层内;所述防水结构层整体采用防水材料制成,其将电路结构层封闭包裹在内,使得电路结构层与气/液保持材料层之间物理隔离,且防水结构层上贯穿设置有信号导电端子,所述信号导电端子的一端露出于防水结构层的外层表面并与化学传感器的感测信号输出端电连接,信号导电端子的另一端露出于防水结构层的内层表面;所述电路结构层内设有无线发送电路,且无线发送电路的信号输入端与信号导电端子露出于防水结构层内层表面的一端进行电连接,用于通过信号导电端子与化学传感器的感测信号输出端电连接,获取化学传感器感测输出的化学成分浓度信息,并转换为化学成分浓度无线信号进行对外发送。

2.根据权利要求1所述的气/液安全检测单元,其特征在于,所述气/液保持材料层内还附着有能够与指定化学成分进行反应的反应试剂或者能够与指定化学成分进行反应并显色的显色试剂。

3.根据权利要求1所述的气/液安全检测单元,其特征在于,所述防水结构层的外层表面上固定设置有传感器支架,传感器支架上设置有开口朝向气/液保持材料层方向的传感器安装槽,化学传感器固定安装在所述传感器安装槽内,且化学传感器的感测探头露出传感器安装槽的开口并伸入气/液保持材料层内。

4.根据权利要求3所述的气/液安全检测单元,其特征在于,所述防水结构层上信号导电端子露出于防水结构层外层表面的一端正对于传感器支架上传感器安装槽的槽底部所在位置处,且传感器支架上传感器安装槽的槽底部设置有用于建立信号导电端子露出于防水结构层外层表面的一端与化学传感器的感测信号输出端之间电连接的信号导电结构。

5.根据权利要求1所述的气/液安全检测单元,其特征在于,所述防水结构层上设置有开口朝向气/液保持材料层方向的传感器容置槽,化学传感器固定安装在所述传感器容置槽内,且化学传感器的感测探头露出传感器容置槽的开口并伸入气/液保持材料层内;所述信号导电端子露出于防水结构层外层表面的一端位于所述传感器容置槽内。

6.根据权利要求1所述的气/液安全检测单元,其特征在于,所述防水结构层上设置有开口朝向气/液保持材料层方向的纽扣电池安装槽,所述纽扣电池安装槽的开口处设置有能够开合的电池安装槽口密封盖,从而能够由所述纽扣电池安装槽和电池安装槽口密封盖围合形成密封电池安装腔;所述纽扣电池安装槽内还设置有电池电极导电端子,且电池电极导电端子穿过防水结构层并露出于防水结构层的内层表面;所述电路结构层内无线发送电路的供电输入端与电池电极导电端子露出于防水结构层内层表面的一端进行电连接。

7.根据权利要求1所述的气/液安全检测单元,其特征在于,所述电路结构层内设置有电路结构支架,无线发送电路固定安装在电路结构支架上。

8.根据权利要求7所述的气/液安全检测单元,其特征在于,所述电路结构层内还设置有蓄电池和无线充电电路;

所述电路结构层内的电路结构支架与防水结构层之间存在间隙,所述蓄电池铺设固定安装在电路结构支架与防水结构层之间的间隙空间内;

所述无线充电电路包括依次电连接的无线充电接收线圈、磁电转换电路和充电管理电路,其中,磁电转换电路和充电管理电路固定安装在电路结构支架上,无线充电接收线圈布设在防水结构层的防水材料内,且无线充电接收线圈的两端从防水结构层的内层表面伸入电路结构层内与磁电转换电路电连接,充电管理电路的充电输出端则与蓄电池进行电连接,由蓄电池为无线发送电路供电。

9.根据权利要求1所述的气/液安全检测单元,其特征在于,所述无线发送电路采用低功耗蓝牙发送电路。

10.根据权利要求1所述的气/液安全检测单元,其特征在于,所述电路结构层内还设置有检测提醒电路,所述检测提醒电路包括检测比较器和振动器;所述检测比较器设置有基准浓度信息,检测比较器的比较信号输入端与信号导电端子露出于防水结构层内层表面的一端进行电连接,用于通过信号导电端子与化学传感器的感测信号输出端电连接,获取化学传感器感测输出的化学成分浓度信息,检测比较器的比较输出端与振动器的使能控制端电连接,能够在比较信号输入端输入的化学成分浓度信息超过基准浓度信息时通过比较输出端向振动器的使能控制端发送使能信号,以触发振动器执行振动操作。
