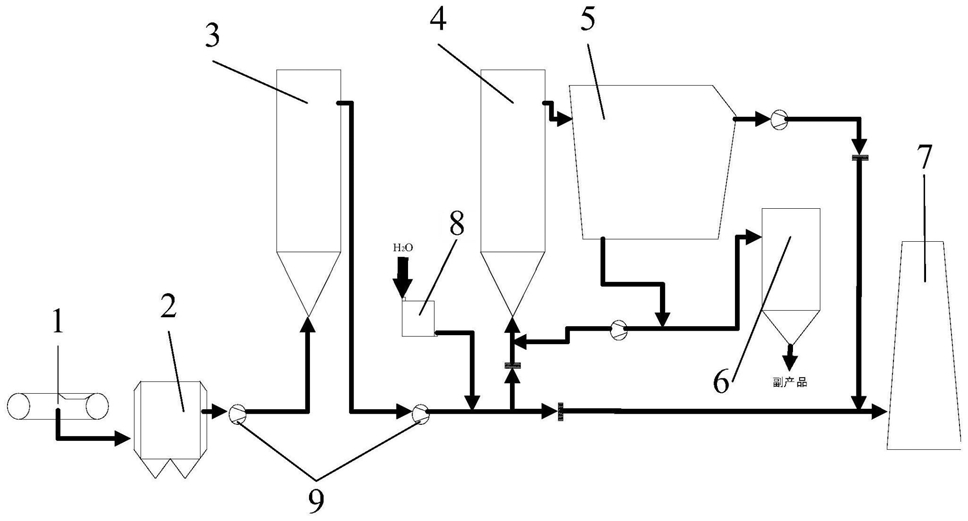

1.一种烧结烟气脱硝方法，其特征在于，包括：将脱硫后的烧结烟气与水蒸气通入内设碳质吸附材料的脱硝塔中，并与通入脱硝塔中的氨蒸气在碳质吸附材料的作用下进行选择性催化还原，实现烧结烟气脱硝；

碳质吸附材料的制备方法，包括：以含铁料、低变质煤、含铈组分、粘结剂和造孔剂为原料，充分混合后与水搅拌均匀，经成型压样机压制，放入高温炉中，惰性气氛下焙烧后降至活化温度，再通水蒸气高温活化，缓慢降温后得到烧结烟气脱硝碳质吸附材料；原料以质量分数计：含铁料含量为25～35％，低变质煤含量为55％～65％，含铈组分含量为1.5％～

3.5％，粘结剂含量为2.0％～4.0％，造孔剂含量为2.5％～3.5％。

2.根据权利要求1所述的一种烧结烟气脱硝方法，其特征在于，所述碳质吸附材料中，以质量百分数计，Fe含量为10％～15％、FeO含量为0～3％、C含量为75％～80％、CeO2含量为0.1％～1.0％、SiO2含量为4.5％～8％、杂质含量为0.5％-2％。

3.根据权利要求1所述的一种烧结烟气脱硝方法，其特征在于，以质量分数计，碳质吸附材料粒度分布为：＞11.2mm小于等于5％，8mm～11.2mm大于等于70％，5.6mm～8.0mm小于等于20％，1.4mm～5.6mm小于等于3.0％，＜1.4mm小于等于0.1％。

4.根据权利要求1所述的一种烧结烟气脱硝方法，其特征在于，碳质吸附材料在脱硝塔中的添加质量与处理烧结烟气体积的比值为2.5-40kg/10000m3。

5.根据权利要求1所述的一种烧结烟气脱硝方法，其特征在于，水蒸气通入量为：每

10kg碳质吸附材料通入水蒸气0.5～1kg。

6.根据权利要求1所述的一种烧结烟气脱硝方法，其特征在于，水蒸气通入温度为250℃～400℃。

7.根据权利要求1所述的一种烧结烟气脱硝方法，其特征在于，脱硝塔中脱硝反应方程式为：

8.根据权利要求1所述的一种烧结烟气脱硝方法，其特征在于，所述碳质吸附材料具有铁连晶网状支撑结构。

9.根据权利要求1所述的一种烧结烟气脱硝方法，其特征在于，含铁料为铁矿粉、氧化铁皮、除尘灰中的一种或几种；含铈组分为硝酸铈铵、氢氧化铈、草酸铈中的一种或几种；粘结剂为可溶性淀粉、羧甲基纤维素钠、水玻璃中的一种或几种；造孔剂为锯末、木质纤维素、椰壳中一种或几种；低变质煤为褐煤、长焰煤、气煤、肥煤中的一种或几种。
