1.一种溴氧化铋-硫化镉纳米复合光催化剂，其特征在于，硫化镉纳米晶均匀地生长在溴氧化铋纳米片的表面上，溴氧化铋纳米片主要呈现方形结构，片的边长为1-3μm，片厚为

20-50nm，生长在溴氧化铋纳米片上的硫化镉纳米晶为量子点，粒子大小介于1-5nm。

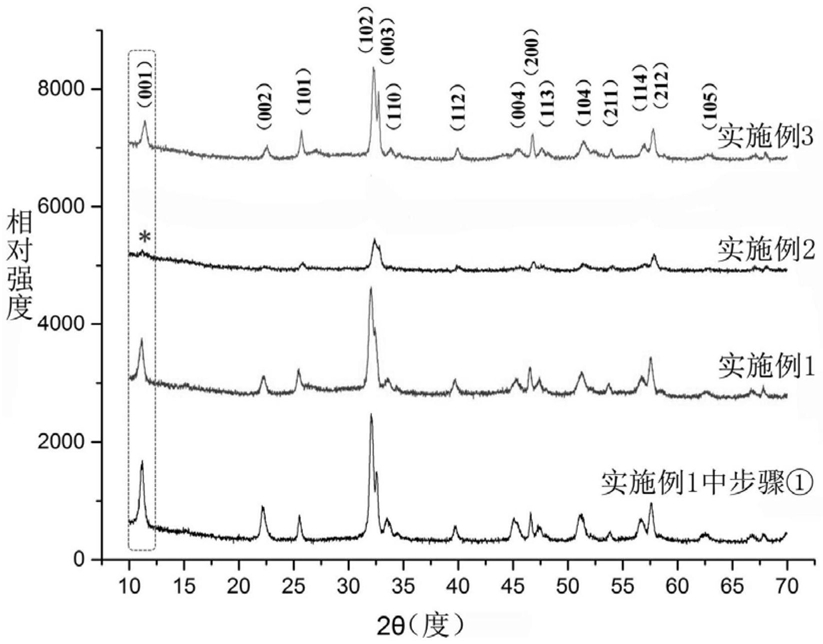

2.一种制备如权利要求1所述溴氧化铋-硫化镉纳米复合光催化剂的方法，其特征在于，首先利用CTAB和硝酸铋反应制备溴氧化铋纳米片，然后在溴氧化铋纳米片上反应生成硫化镉纳米晶，具体制备步骤如下：①、制备溴氧化铋纳米片

按照摩尔比为1：1将CTAB和Bi(NO3)3·5H2O加入适量蒸馏水溶解，调节反应体系pH值至中性，继续搅拌使其充分溶解，接着于160-180℃下保温反应10-30h，反应完成后冷却至室温，再经过固液分离、干燥获得溴氧化铋纳米片；

②、在溴氧化铋纳米片上反应生成硫化镉纳米晶

将0.2-0.4mmol溴氧化铋纳米片用适量蒸馏水超声分散15min，接着加入0.1-0.4mmol的Cd(CH3COO)2·3H2O，搅拌溶解得悬浮液A；将1mmol的硫脲利用适量乙二胺和水溶解得溶液B；将悬浮液A和溶液B搅拌混合4-10h，然后放入微波炉中微波加热使其反应，反应完成后趁热固液分离、洗涤、干燥，获得溴氧化铋-硫化镉纳米复合光催化剂。

3.如权利要求2所述的制备方法，其特征在于，步骤①中利用1M的NaOH溶液调节反应体系pH值至中性。

4.如权利要求2所述的制备方法，其特征在于，步骤②中溴氧化铋纳米片用30mL的蒸馏水超声分散溶解，硫脲利用0.4mL的乙二胺和30mL的水溶解。

5.如权利要求2所述的制备方法，其特征在于，步骤②中混合溶液放入800W家用微波炉中，用功率为18％的低火档加热20min。
