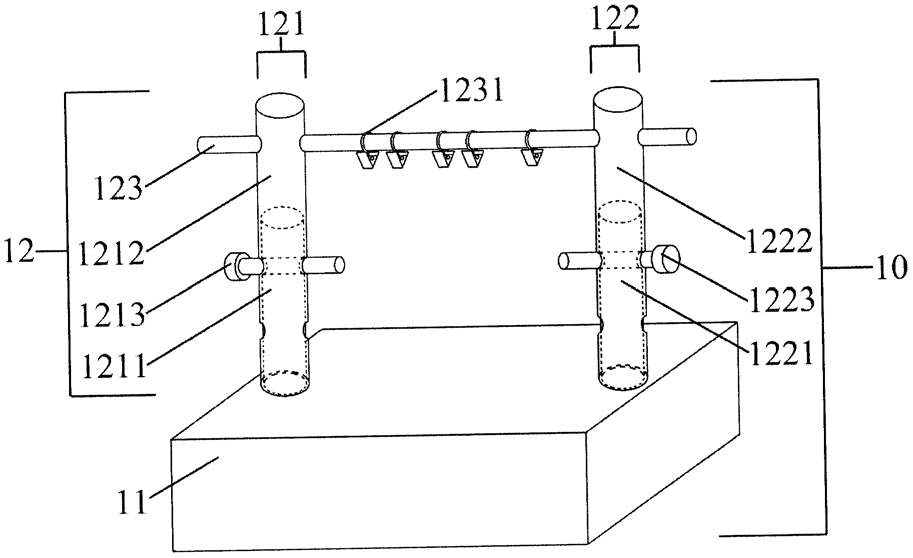

1.一种纺织品表面拒冰性能测试装置，其特征在于，所述纺织品表面拒冰性能测试装置包括测试台架(10)和测试杯(20)；所述测试台架(10)底部有测试台(11)，测试台(11)上固定有试样升降架(12)，试样升降架(12)由两根支柱(121)/(122)和一条载样横杠(123)组成，每根支柱(121)/(122)分别由一根内管(1211)/(1221)和一根外管(1212)/(1222)组成，外管(1212)/(1222)套在内管(1211)/(1221)外，通过插杠(1213)/(1223)连接和进行高度升降调节，载样横杠(123)固定于两支柱(121)/(122)上方，载样横杠(123)上装有强力试样夹(1231)；测试杯(20)分为纺织品表面切向拒冰性能测试杯(21)和纺织品表面法向拒冰性能测试杯(22)两种，其中纺织品表面切向拒冰性能测试杯(21)由杯体(211)和杯盖(212)组成，纺织品表面法向拒冰性能测试杯(22)由杯体(221)和上方试样压块(222)组成；测试过程中，纺织品表面切向拒冰性能测试杯(21)以杯盖(212)朝上的方式平稳的置于测试台(11)上，使杯盖(212)上的试样插孔正对载样横杠(123)上装有的其中一个强力试样夹(1231)，试样一端夹在强力试样夹(1231)上，另一端插入杯盖(212)上的试样插孔中，与纺织品表面切向拒冰性能测试杯(21)所盛蒸馏水接触，蒸馏水结冰后，纺织品表面切向拒冰性能测试杯(21)会与试样冻粘在一起，使纺织品表面切向拒冰性能测试杯(21)可以随着试样升降架(12)进行升降调整；纺织品表面法向拒冰性能测试杯(22)以杯口朝上的方式平稳的置于测试台(11)上，使杯口正对载样横杠(123)上装有的其中一个强力试样夹(1231)，在试样上压好试样压块(222)后，将试样两端夹在强力试样夹(1231)上，试样中间部分受试样压块(222)所压而与纺织品表面法向拒冰性能测试杯(22)所盛蒸馏水接触，蒸馏水结冰后，纺织品表面法向拒冰性能测试杯(22)会与试样中间部分冻粘在一起，使纺织品表面法向拒冰性能测试杯(22)可以随着试样升降架(12)进行升降调整。

2.根据权利要求1所述的纺织品表面拒冰性能测试装置，其特征在于，构成支柱(121)/(122)的每根内管(1211)/(1221)中部开设有一组通孔，每根外管(1212)/(1222)下端开设有两组通孔，上端开设有一组通孔，插杠(1213)/(1223)穿过通孔将内管(1211)/(1221)和外管(1212)/(1222)固定连接。

3.根据权利要求1所述的纺织品表面拒冰性能测试装置，其特征在于，构成支柱(121)/(122)的每根外管(1212)/(1222)上端开设有一组通孔，载样横杠(123)通过穿过所述通孔的方式固定于两支柱(121)/(122)上端。

4.根据权利要求1所述的纺织品表面拒冰性能测试装置，其特征在于，将插杠(1213)/(1223)插入支柱下端不同的通孔，可以调节载样横杠(123)的高度。

5.根据权利要求1所述的纺织品表面拒冰性能测试装置，其特征在于，所述载样横杠(123)上装有五个强力试样夹(1231)/(1232)/(1233)(1234)/(1235)，一次试验最多可以支持五组试样进行拒冰性能测试。

6.根据权利要求1所述的纺织品表面拒冰性能测试装置，其特征在于，所述纺织品表面切向拒冰性能测试杯(21)的杯体(211)有效深度100mm，内直径30mm，杯盖(212)有效深度

10mm，杯盖(212)中心开有长20mm，宽2mm的矩形试样插孔。

7.根据权利要求1所述的纺织品表面拒冰性能测试装置，其特征在于，所述纺织品表面法向拒冰性能测试杯(22)的杯体(221)有效深度为100mm，杯口有效深度为10mm，内直径

32mm，杯口以下杯室部分内直径30mm。

8.根据权利要求1所述的纺织品表面拒冰性能测试装置，其特征在于，所述纺织品表面法向拒冰性能测试杯(22)上方的试样压块(222)上端直径34mm，高15mm，下端直径24mm，高

10mm，试样压块(222)下端可插入纺织品表面法向拒冰性能测试杯(22)杯体(221)。

9.一种纺织品表面拒冰性能测试装置的试验方法，其特征在于，基于权利要求1所述的纺织品表面拒冰性能测试装置，包括以下步骤：

1)裁剪五条15mm×75mm的待测织物作为纺织品表面切向拒冰性能测试的试样，在试样一端距边10mm处做横线标记；

2)向纺织品表面切向拒冰性能测试杯(21)的杯体(211)中加入蒸馏水直到水深90mm，拧上杯盖(212)；

3)将纺织品表面切向拒冰性能测试的试样作有标记一端插入纺织品表面切向拒冰性能测试杯(21)杯盖(212)上的试样插孔至标记线与插孔保持向平，再用载样横杠(123)上的强力试样夹(1231)夹住试样的另一端使其固定于载样横杠(123)上，以同样方法处理好五条试样；

4)将试验台架(10)放入-40℃冰箱中进行冷冻，冷冻时间3小时；

5)冷冻3小时后，将试验台架(10)从-40℃冰箱中取出，拔出插杠(1213)/(1223)，将试样升降架(12)的两根支柱(121)/(122)的外管(1212)/(1222)升高，再插入插杠(1213)/(1223)将支柱(121)/(122)的内管(1211)和外管(1221)重新固定；

6)将试验台架(10)置于温度30℃、相对湿度60％的恒温恒湿环境箱内进行测试，分别记录五个纺织品表面切向拒冰性能测试杯(21)坠落到测试台(11)表面的时间t1、t2、t3、t4、t5；

7)求出t1、t2、t3、t4、t5的平均值t，以t的大小来反映纺织品表面切向拒冰性能好坏；

8)裁剪五条40mm*180mm的待测织物作为纺织品表面法向拒冰性能测试的试样，在试样两端距边10mm和72mm处各做横线标记；

9)向纺织品表面法向拒冰性能测试杯(22)中加入蒸馏水直到水深90mm；

10)将试样置于纺织品表面法向拒冰性能测试杯(22)的杯口处，试样中心与杯口中心对齐后压上试样压块(222)，再将试样两端合并夹于试样夹(1231)上，以同样方法处理好五条试样；

11)将试验台架(10)放入-40℃冰箱中进行冷冻，冷冻时间3小时；

12)冷冻3小时后，将试验台架(10)从-40℃冰箱中取出，拔出插杠(1213)/(1223)，将试样升降架(12)的两根支柱(121)/(122)的外管(1212)/(1222)升高，再插入插杠(1213)/(1223)将支柱(121)/(122)的内管(1211)和外管(1221)重新固定；

14)将试验台架(10)置于温度30℃、相对湿度60％的恒温恒湿环境箱内进行测试，分别记录五个纺织品表面法向拒冰性能测试杯(22)坠落到测试台(11)表面的时间t1’、t2’、t3’、t4’、t5’；

15)求出t1’、t2’、t3’、t4’、t5’的平均值t’，以t’的大小来反映纺织品表面法向拒冰性能好坏。
