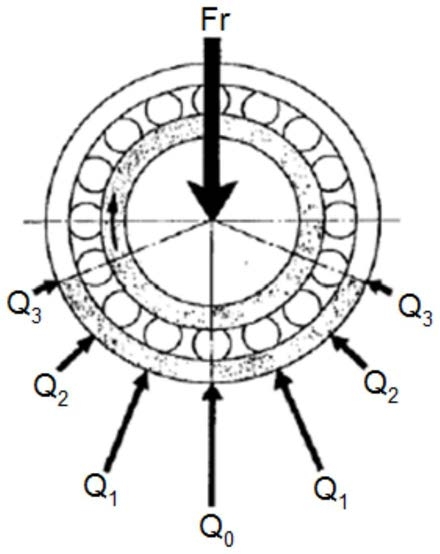

1.一种基于圆柱滚子轴承接触变形量和载荷分布的轴承参数优化方法,其特征在于:包括以下步骤:S1:根据工况要求初步计算空心圆柱滚子轴承的内外圈尺寸、滚动体数目、滚动体空心度及轴承径向游隙的设计参数;S2:计算空心圆柱滚子轴承载荷分布:S21:根据滚子的接触变形理论提出空心度hr与空心圆柱滚子接触变形量δc的关系,所述空心度hr与空心圆柱滚子接触变形量δc的关系为:δc=f(λ,q,r,hr) (1)式中,λ=2(1-μ2)/πE,λ为弹性常数,μ和E分别为滚子材料的泊松比和弹性模量,q为作用在空心圆柱滚子上的线载荷,r为空心圆柱滚子的外圆半径,hr为空心圆柱滚子的空心度,hr=ri/r,ri为空心圆柱滚子的内孔圆半径;S22:建立空心圆柱滚子接触变形量δc的有限元模型,采用有限元分析软件对空心圆柱滚子的接触变形量δc进行物理仿真,验证滚子的空心度hr与空心圆柱滚子的接触变形量δc的关系;S23:结合滚子的接触变形理论,计算空心圆柱滚子接触变形量δc,空心圆柱滚子接触变形量δc采用如下方式计算:式中,系数k的大小根据有限元计算结果进行确定;S24:计算空心圆柱滚子的弯曲变形量δb,根据空心圆柱滚子的接触变形量δc和空心圆柱滚子的弯曲变形量δb计算空心圆柱滚子的弹性趋近量δhr;S25:建立套圈的载荷变形量δf的计算公式,将空心圆柱滚子轴承的载荷变形量δh计算公式进行拟合获得空心圆柱滚子与套圈的载荷变形公式;S26:建立空心圆柱滚子轴承的径向载荷平衡方程,根据变形协调条件对空心圆柱滚子轴承的载荷平衡方程进行求解,获取空心圆柱滚子轴承的各位置角处滚动体与套圈的接触载荷;具体采用如下方式:假设任意位置角处,空心圆柱滚子与套圈的接触总变形量为则有:式中,δr为轴承内圈中心在外力作用下相对外圈中心的位移量,为空心圆柱滚子的位置角,Z为滚子个数,j为自然数,
ur为轴承的径向游隙;式中,δhmax为最大载荷滚动体与套圈接触的总变形量;根据轴承受载荷的结构特点,在或π位置角处受载滚动体数目为1,其余位置角处
受载滚动体数目为2,因而获得空心圆柱滚子轴承内圈的静力平衡方程为:式中,Z0的数值由求解;Kh为空心圆柱滚子与套圈的接触刚度系
数;Fr为空心圆柱滚子轴承内圈的载荷;α为接触变形量指数;空心圆柱滚子轴承的载荷平衡方程采用如下方式求解:根据轴承套圈与滚动体接触变形协调条件,采用离散数值逼近法求解公式(10)中的轴承内圈中心在外力作用下相对外圈中心的位移量δr,从而获得各位置角处滚动体与套圈的接触载荷Qj为:S3:将通过S1和S2计算出的空心圆柱滚子轴承载荷分布计算结果与滚动体载荷的许用值进行对比分析,对不符合规定的轴承进行参数优化。2.根据权利要求1所述的基于圆柱滚子轴承接触变形量和载荷分布的轴承参数优化方法,其特征还在于:所述空心圆柱滚子弯曲变形量δb采用如下方式计算:式中,q为作用在空心圆柱滚子上的线载荷,E为空心圆柱滚子材料的弹性模量,hr为空心圆柱滚子的空心度,hr=ri/r,r为空心圆柱滚子的外圆半径,ri为空心圆柱滚子的内孔半径,待定系数k1、k2、k3、m及n的大小根据有限元计算结果进行确定。3.根据权利要求2所述的基于圆柱滚子轴承接触变形量和载荷分布的轴承参数优化方法,其特征还在于:空心圆柱滚子的弹性趋近量δhr采用如下方式:
4.根据权利要求3所述的基于圆柱滚子轴承接触变形量和载荷分布的轴承参数优化方法,其特征还在于:所述套圈的载荷变形量δf关系式采用如下方式计算:空心圆柱滚子轴承的载荷变形量δh计算公式为δh=δhr+2δf=δc+δb+2δf (6)将公式(6)进行拟合获得空心圆柱滚子与套圈的载荷变形公式为:式中,Q为滚动体载荷,Kh为空心圆柱滚子与套圈的接触刚度系数,α为接触变形量指数,(7)式参数Kh和α需要通过对(6)式进行数据拟合获得。
