专利号: 2017108164130
申请人: 新昌县铎瞿环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

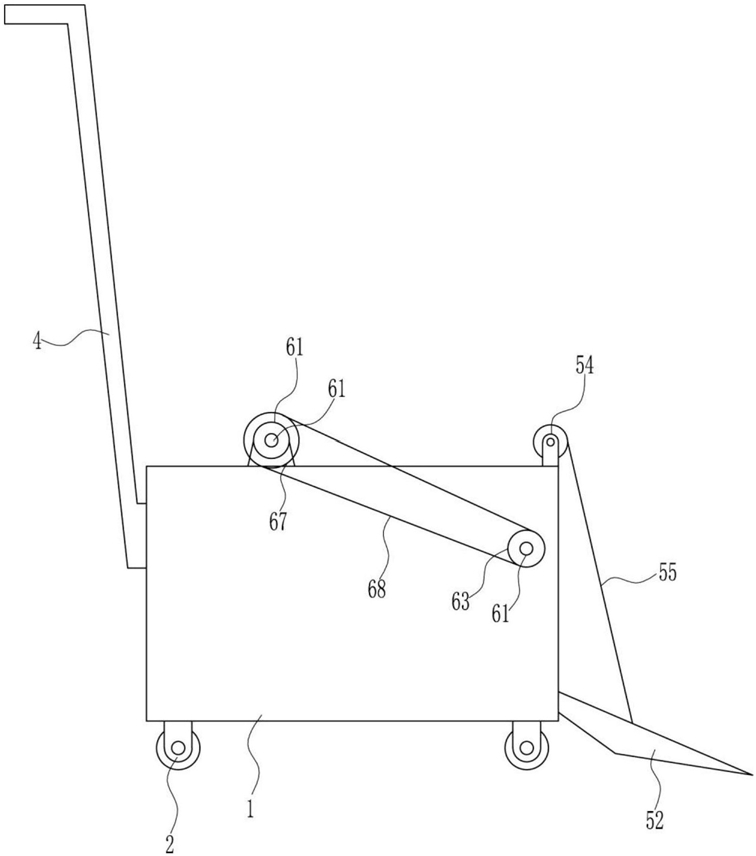

1.一种海边环保沙滩垃圾高效清理装置,其特征在于,包括有箱体(1)、车轮(2)、卸料门(3)、手推杆(4)、铲料装置(5)和扫料装置(6),箱体(1)的底部四角处均通过螺栓连接的方式安装有车轮(2),箱体(1)左侧下部开有卸料口,卸料口处通过合页连接有卸料门(3),箱体(1)的左侧上部通过螺栓连接的方式连接有手推杆(4),箱体(1)内右下侧设有铲料装置(5),箱体(1)内右上侧设有扫料装置(6)。

2.根据权利要求1所述的一种海边环保沙滩垃圾高效清理装置,其特征在于,铲料装置(5)包括有第一转轴(51)、铲料斗(52)、第一弹簧(53)、电动绕线轮(54)和钢丝(55),箱体(1)内右下部的前后两侧之间转动式连接有第一转轴(51),第一转轴(51)的中部外侧通过过盈连接的方式连接有铲料斗(52),铲料斗(52)右部为叉齿式设置,铲料斗(52)的底部左侧与箱体(1)内底部之间连接有第一弹簧(53),箱体(1)顶部右端的前后两侧均通过螺栓连接的方式安装有电动绕线轮(54),电动绕线轮(54)上固定绕有钢丝(55),前后两根钢丝(55)分别与铲料斗(52)前后两侧的顶部中间固定连接。

3.根据权利要求2所述的一种海边环保沙滩垃圾高效清理装置,其特征在于,扫料装置(6)包括有第二转轴(61)、毛刷辊(62)、第一带轮(63)、第一电机(64)、第三转轴(65)、轴承座(66)、第二带轮(67)和皮带(68),箱体(1)内右上部的前后两侧之间转动式连接有第二转轴(61),第二转轴(61)的中部外侧通过过盈连接的方式连接有毛刷辊(62),第二转轴(61)的前端外侧通过键连接的方式连接有第一带轮(63),第一带轮(63)位于箱体(1)外侧,箱体(1)顶部中间的前后两侧分别通过螺栓连接的方式安装有轴承座(66)和第一电机(64),第一电机(64)的输出轴通过联轴器连接有第三转轴(65),第三转轴(65)的前端外侧通过键连接的方式连接有第二带轮(67),第一带轮(63)和第二带轮(67)之间连接有皮带(68)。

4.根据权利要求3所述的一种海边环保沙滩垃圾高效清理装置,其特征在于,还包括有推料装置(7),推料装置(7)包括有转板(71)和电动推杆(72),箱体(1)的底部中间转动式连接有转板(71),箱体(1)内底部右侧通过螺栓连接的方式连接有电动推杆(72),电动推杆(72)的伸缩杆末端与转板(71)底部中间连接。

5.根据权利要求4所述的一种海边环保沙滩垃圾高效清理装置,其特征在于,还包括有拨料装置(8),拨料装置(8)包括有单向离合器(81)、扇形齿轮(82)、第四转轴(83)、第一齿轮(84)、拨板(85)、扫料刷(86)和第二弹簧(87),第三转轴(65)的中部外侧通过键连接的方式连接有单向离合器(81),单向离合器(81)的中部外侧连接有扇形齿轮(82),箱体(1)内左上部的前后两侧转动式连接有第四转轴(83),第四转轴(83)的中部外侧通过键连接的方式连接有第一齿轮(84),箱体(1)顶部中间开有条形孔,扇形齿轮(82)穿过条形孔,扇形齿轮(82)与第一齿轮(84)啮合,第四转轴(83)前后部的外侧通过过盈连接的方式连接有拨板(85),拨板(85)的末端连接有扫料刷(86),拨板(85)顶部中间的前后两侧与箱体(1)内顶部之间连接有第二弹簧(87)。

6.根据权利要求5所述的一种海边环保沙滩垃圾高效清理装置,其特征在于,还包括有震动装置(9),转板(71)的底部中间设有震动装置(9),震动装置(9)包括有震动箱(91)、第二电机(93)、凸轮(94)、活动板(95)、导杆(96)、锤头(97)和第三弹簧(98),转板(71)的底部中间通过螺栓连接的方式连接有震动箱(91),震动箱(91)顶部的左右两侧均开有导孔(92),震动箱(91)的内侧顶部中间安装有第二电机(93),第二电机(93)的输出轴通过联轴器连接有凸轮(94),震动箱(91)内下部设有活动板(95),活动板(95)顶部与凸轮(94)接触,活动板(95)与震动箱(91)活动配合,活动板(95)顶部的左右两侧均连接有导杆(96),导杆(96)穿过导孔(92),导杆(96)与导孔(92)配合,导杆(96)的顶端连接有锤头(97),位于震动箱(91)内的导杆(96)外侧套有第三弹簧(98),第三弹簧(98)的一端连接在震动箱(91)内侧顶部,另一端连接在活动板(95)顶部。

7.根据权利要求6所述的一种海边环保沙滩垃圾高效清理装置,其特征在于,还包括有第四弹簧(10)和把手(11),箱体(1)内前后两侧的左侧中间与卸料门(3)右侧上部之间均连接有第四弹簧(10),卸料门(3)的左侧下部通过螺栓连接的方式安装有把手(11)。

8.根据权利要求7所述的一种海边环保沙滩垃圾高效清理装置,其特征在于,还包括有橡胶垫(12),手推杆(4)左端的抓手处设有橡胶垫(12),橡胶垫(12)与手推杆(4)通过胶水相连接。
