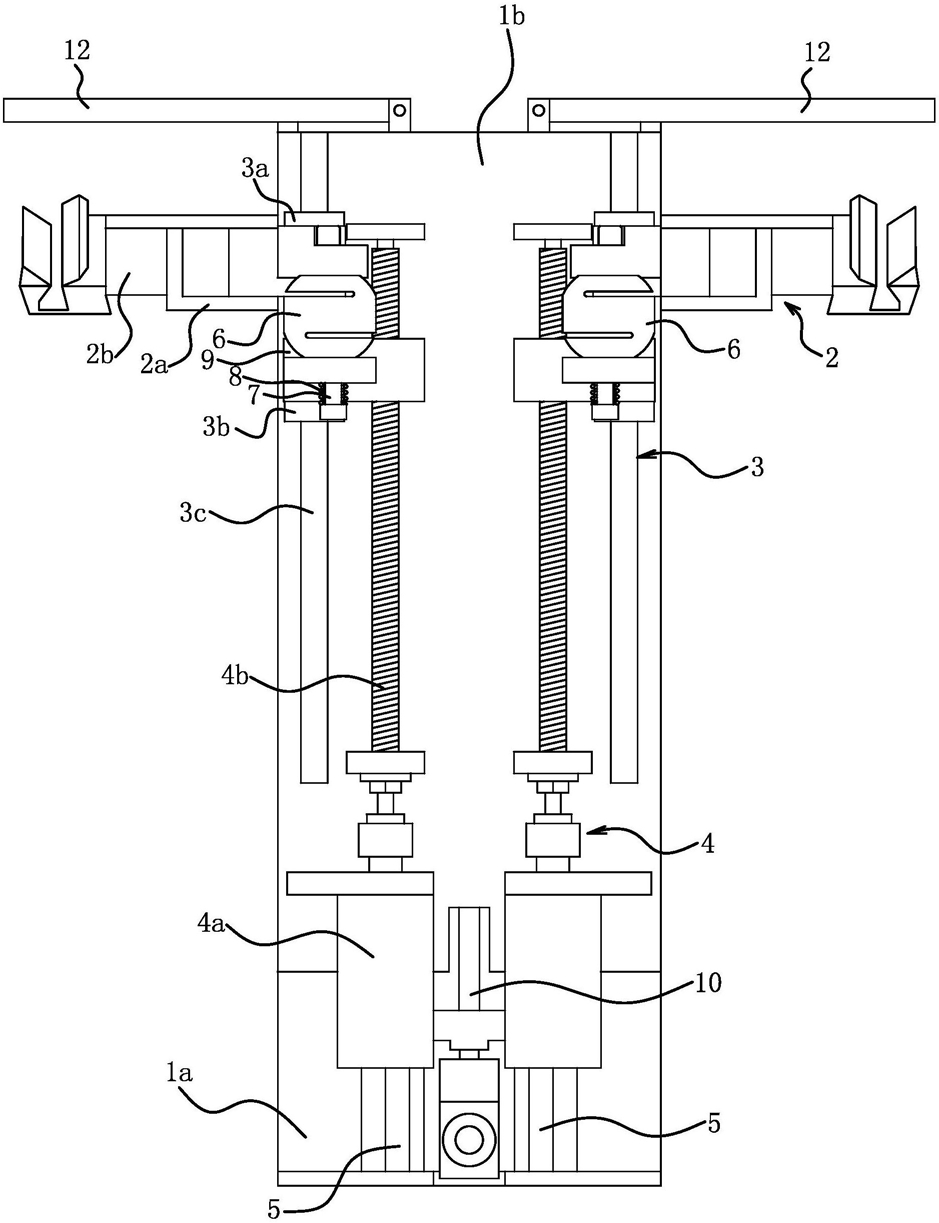

1.一种拉抓帮线装置，包括机架（1）和能将抓帮线（15）夹持住的夹线组件（2），其特征在于，夹线组件（2）的数量为两组，机架（1）包括箱状的主架体（1a）和一竖直设置的安装板（1b），主架体（1a）位于用于固定鞋楦（14）的工作台（13）下方，安装板（1b）位于工作台（13）的前侧，主架体（1a）与工作台（13）固定连接；所述安装板（1b）和主架体（1a）之间通过两组竖直设置的第二直线导轨（5）相连接，主架体（1a）和安装板（1b）之间还通过能使安装板（1b）锁固在主架体（1a）上的锁止机构相连接；所述锁止机构包括连接安装板（1b）和主架体（1a）的丝杆丝母组件（10），主架体（1a）上固定有第二电机（11），第二电机（11）与丝杆丝母组件（10）中的丝杆（4b）机械传动连接；

安装板（1b）的正面上安装有两组竖直设置的第一直线导轨（3），所述第一直线导轨（3）还包括导杆（3c）和滑头，滑头包括上滑头（3a）和下滑头（3b），上滑头（3a）位于下滑头（3b）的上方，上滑头（3a）和下滑头（3b）之间通过拉力传感器（6）相连接；两组夹线组件（2）分别位于安装板（1b）的两侧且两组第一直线导轨（3）位于两组夹线组件（2）之间，两组第一直线导轨（3）的上滑头（3a）与两组夹线组件（2）一一对应地固定连接；安装板（1b）上安装有两组用于牵引第一直线导轨（3）的滑头移动的驱动组件（4），两组驱动组件（4）均位于两组第一直线导轨（3）之间且两组驱动组件（4）与两组第一直线导轨（3）的下滑头（3b）一一对应地相连接，当夹线组件（2）夹持住抓帮线（15）时，驱动组件（4）能将抓帮线（15）拉至所需拉力值；

驱动组件（4）还能使夹线组件（2）向下移动至与工作台（13）台面齐平或位于工作台（13）台面下方；驱动组件（4）还能使夹线组件（2）向上移动至与工作台（13）台面上方，使鞋帮中抓帮线（15）的线头能嵌入夹线组件（2）内；

两组夹线组件（2）的正上方均设有一根抓帮线导向杆（12），抓帮线导向杆（12）的一端与安装板（1b）之间转动连接，抓帮线导向杆（12）能向上摆动。

2.根据权利要求1所述的拉抓帮线装置，其特征在于，两根所述导杆（3c）分别固定在安装板（1b）的板面左右两侧缘部上。

3.根据权利要求1所述的拉抓帮线装置，其特征在于，所述拉力传感器（6）与下滑头（3b）之间通过调压螺栓（7）和弹簧（8）相连接；调压螺栓（7）穿过下滑头（3b）与拉力传感器（6）螺纹连接，弹簧（8）套设在调压螺栓（7）上，弹簧（8）的一端与下滑头（3b）相抵靠，另一端与调压螺栓（7）相抵靠。
