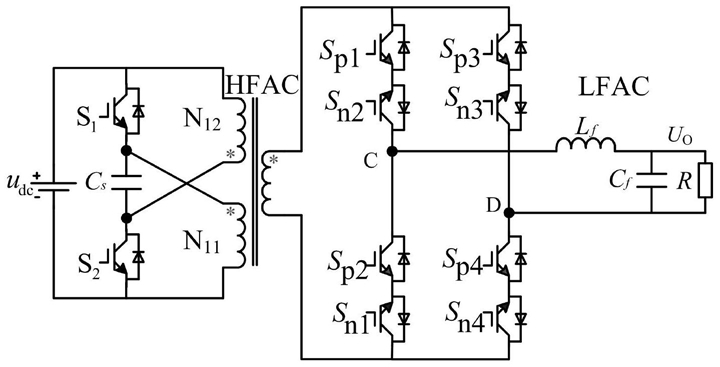

1.一种单相推挽正激式高频链矩阵逆变器拓扑的调制方法，其特征在于：所述逆变器拓扑包括直流输入电压Udc、可控开关管S1、可控开关管S2、箝位电容Cs、变压器、可控开关管SP1、可控开关管Sn1、可控开关管SP2、可控开关管Sn2、可控开关管SP3、可控开关管Sn3、可控开关管SP4、可控开关管Sn4、电感Lf、电容Cf和负载R；变压器包括原边和副边，原边由线圈N11、线圈N12组成；

直流输入电压Udc的正极分别与可控开关管S1的集电极、线圈N12一端相连，直流输入电压Udc的负极分别与可控开关管S2的发射极、线圈N11一端相连；可控开关管S1的发射极分别与箝位电容Cs一端、线圈N11另一端相连；可控开关管S2的集电极分别与箝位电容Cs另一端、线圈N12另一端相连；

变压器副边的一端分别与可控开关管SP1的集电极、可控开关管SP3的集电极相连，变压器副边的另一端分别与可控开关管Sn1的集电极、可控开关管Sn4的集电极相连；可控开关管SP1的发射极与可控开关管Sn2的发射极相连，可控开关管Sp3的发射极与可控开关管Sn3的发射极相连；可控开关管Sn1的发射极与可控开关管Sp2的发射极相连，可控开关管Sn4的发射极与可控开关管Sp4的发射极相连；可控开关管Sn2的集电极与可控开关管Sp2的集电极相连后与电感Lf的一端相连；可控开关管Sn3的集电极与可控开关管Sp4的集电极相连后与电容Cf的一端、电阻R的一端分别相连；电感Lf的另一端分别与电容Cf的另一端、电阻R的另一端相连；

调制方法如下：

当输出电压的反馈信号即调制波信号Ue1小于载波信号Uc时得到信号SPWM1，SPWM1反向后得到SPWM2，当输出电压的反馈信号反向值即调制波信号Ue2小于载波信号Uc时，得到信号SPWM3，SPWM3反向后得到SPWM4；将信号SPWM2和信号SPWM4的与信号进行上升沿二分频处理后得到逻辑信号V1，将信号SPWM2和信号SPWM4的或信号进行上升沿二分频处理后得到逻辑信号V2，V1与V2的相反信号进行与逻辑得到可控开关管S1的驱动信号，取反之后得到逻辑信号VN；V2与V1的相反信号进行与逻辑得到可控开关管S2的驱动信号，取反之后得到逻辑信号VP；

可控开关管S1、可控开关管S2分别是前级推挽正激式逆变器上管和下管的驱动信号；将SPWM1与VP进行或运算得到变压器副边矩阵变换器中左桥臂第一可控开关管SP1的驱动信号，SPWM2与VN进行或运算得到左桥臂第二可控开关管SN2的驱动信号，SPWM2与VP进行或运算得到左桥臂第三功可控开关管SP2的驱动信号，SPWM1与VN进行或运算得到变压器副边矩阵变换器中左桥臂第四可控开关管SN1的驱动信号；同样的，将SPWM3与VP进行或运算得到变压器副边矩阵变换器中右桥臂第一可控开关管SP3的驱动信号，SPWM4与VN进行或运算得到右桥臂第二可控开关管SN4的驱动信号，SPWM4与VP进行或运算得到右桥臂第三可控开关管SP4的驱动信号，SPWM3与VN进行或运算得到变压器副边矩阵变换器中右桥臂第四可控开关管SN3的驱动信号。

2.根据权利要求1所述的单相推挽正激式高频链矩阵逆变器拓扑的调制方法，其特征在于：前级推挽正激式高频逆变电路的开关管的驱动信号与后级矩阵变换器电路的驱动信号的高频部分的频率一样；在前级推挽正激式高频逆变电路进入死区时，后级矩阵变换器电路的开关管全部开通，进入全“1”的状态。
