专利号: 201710822713X
申请人: 张彩平
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

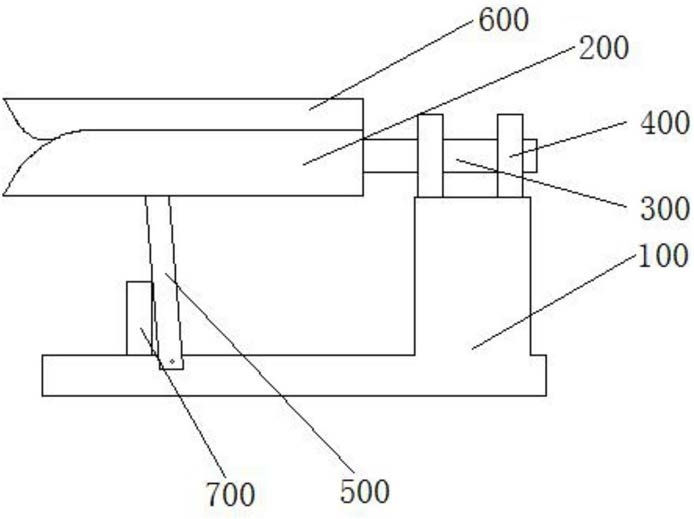

1.一种长条状食品装袋机,其特征在于,包括机架和用于摆放长条状食品的托盘,所述的托盘通过转轴和轴承座安装在机架上,轴承座固定安装在机架上,转轴可相对于轴承座转动,托盘一端与转轴固定连接,所述的机架位于托盘的底部设有用于限制托盘转动的托架,所述的托架与机架转动配合,所述的托盘两侧设有卷边,还包括与托盘配合的托盘盖,所述的托盘盖两侧设有折弯部,所述的托盘两侧卷边处设有供托盘盖折弯部嵌入的开口,且托盘盖可通过折弯部相对于托盘的开口滑动,所述的托盘与托盘盖均为弧形结构,当托架处于展开状态时,托架与托盘底部接触限制托盘无法转动,当托架处于折叠状态时,托架与托盘底部分离,托盘可通过转轴相对于轴承座转动。

2.如权利要求1所述的一种长条状食品装袋机,其特征在于,所述的转轴通过两个轴承座固定在机架上。

3.如权利要求1所述的一种长条状食品装袋机,其特征在于,所述的托架通过销轴与机架转动配合,所述的机架位于托架一侧设有限位块,当托架转动至展开状态时,托架与限位块抵接,所述的托架从折叠状态转动至展开状态时,转动角度大于95°。

4.如权利要求1所述的一种长条状食品装袋机,其特征在于,所述的托盘和托盘盖远离转轴的一端设有便于包装袋套入的倒角。

5.如权利要求1或4所述的一种长条状食品装袋机,其特征在于,所述的托盘和托盘盖远离转轴一端的直径小于靠近转轴一端的直径。

6.如权利要求1或3或4所述的一种长条状食品装袋机,其特征在于,所述的托架接触托盘底部的部位设有与托盘底部弧度一致的弧形切口。

7.如权利要求1~4任意一项所述的一种长条状食品装袋机,其特征在于,还包括机罩,所述的机罩设置在机架安装轴承座的部位。
