专利号: 2017108241442
申请人: 吴超
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种瓶子清洗和烘干设备,其特征在于,包括:

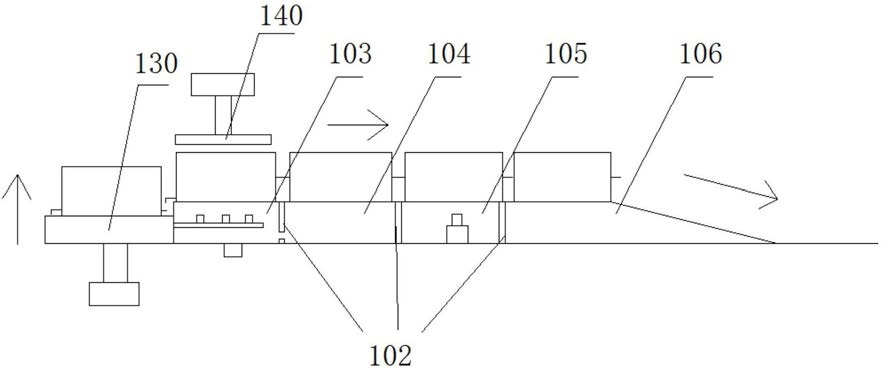

池体,其为内部中空的长条形,且从左向右延伸,所述池体的左端水平,右端逐渐向下倾斜,所述池体的顶部间隔设置有两条直线导轨一,所述直线导轨一从池体的左端延伸至右端,所述池体的顶部位于两条直线导轨一之间的部分敞开;所述池体的内部沿所述池体的长度方向间隔设置有三块隔板,所述三块隔板将所述池体的内部分割成四个腔室,所述四个腔室从左到右依次为洗涤室、沥干室、烘干室和冷却室,所述洗涤室内设置有多个喷头,所述烘干室内设置有烘干装置;

多个夹具,其呈一字形间隔排列在所述池体的顶部,当所述池体的左端排列有四个夹具时,四个夹具分别与四个腔室一一对应,所述夹具包括:壳体,其为内部中空,且顶部敞开的长方体形,所述壳体的内部的横截面为工字形,所述壳体的前侧的外壁上设置有齿条,所述齿条从左向右延伸,所述壳体的底部间隔设置有多个圆形的第一通孔;所述壳体选择性地设置在所述两条直线导轨一上,且与所述两条直线导轨一滑动或滚动连接,所述壳体的右侧的外壁上沿水平方向设置有右连接板,且右连接板上设置有一个第一凹槽;

挂钩,其为倒L形,且设置在所述壳体的左侧的外壁上,所述挂钩的一端与所述壳体的左侧的外壁固定连接,另一端选择性地插入位于其左侧的第一凹槽中;

夹具本体,其为工字形,且选择性地嵌设在所述壳体的内部,所述夹具本体的底部间隔设置有多个圆锥形的固定槽,所述固定槽的数量与所述第一通孔的数量相等,且一一对应,所述固定槽和与其对应的第一通孔同轴设置;

两个外齿轮,当所述池体的左端排列有四个夹具时,从左至右的第一个夹具的右端和第三个夹具的左端分别对应一个外齿轮;

其中,相邻的两个壳体间的距离小于壳体沿左右方向的长度。

2.如权利要求1所述的瓶子清洗和烘干设备,其特征在于,所述壳体的后侧的外壁上固设有一块倒U形板,所述倒U形板的一个侧壁与所述壳体的后侧的外壁固定连接,所述倒U形板上沿左右方向的长度与所述壳体沿左右方向的长度相等;

所述瓶子清洗和烘干设备,还包括:

支架,其包括两根第一杆体和一根第二杆体,两根第一杆体分别与第二杆体组成倒L形,所述第二杆体沿左右方向延伸,两根第一杆体的底部分别与池体的顶部固定连接,所述第二杆体上沿其长度方向间隔设置有多对脚轮,且与两个外齿轮相对的位置处均设置有一对脚轮,每对脚轮相对于第二杆体对称设置,所述多对脚轮设置为:当所述池体的左端排列有四个夹具时,所述多对脚轮位于四个夹具对应的倒U形板中,各对脚轮分别接触其所在的倒U形板的两个内侧壁。

3.如权利要求1所述的瓶子清洗和烘干设备,其特征在于,所述洗涤室和沥干室的底部连通。

4.如权利要求1所述的瓶子清洗和烘干设备,其特征在于,所述冷却室内设置有冷源和/或冷却装置。

5.如权利要求1所述的瓶子清洗和烘干设备,其特征在于,还包括:

支撑台,其设置在所述池体的左侧,所述壳体选择性地位于所述支撑台的顶部,且当所述壳体位于所述支撑台的顶部,所述池体的左端排列有四个夹具时,位于池体的最左端的壳体上的挂钩的另一端和支撑台上的壳体上的第一凹槽相对,且该挂钩选择性地插入与其相对的第一凹槽中;

升降装置一,其与所述支撑台连接,用于带动所述支撑台上下运动。

6.如权利要求5所述的瓶子清洗和烘干设备,其特征在于,所述支撑台的顶部间隔设置有两条直线导轨二,直线导轨二水平设置,当位于池体的最左端的壳体上的挂钩插入与其相对的第一凹槽中时,两条直线导轨二分别与两条直线导轨一相连,且其竖直投影分别与两条直线导轨一的竖直投影在一条直线上。

7.如权利要求1所述的瓶子清洗和烘干设备,其特征在于,还包括:

压板,其设置在洗涤池的上方,当洗涤池的上方有夹具时,所述压板选择性地压住洗涤池上方的夹具本体;

升降装置二,其与所述压板连接,用于带动所述压板上下运动。

8.如权利要求1所述的瓶子清洗和烘干设备,其特征在于,所述壳体的左侧的外壁和右侧的外壁上分别设置有一块左挡板和一块右挡板,所述左挡板的左端设置有一个倒L形的缺口,所述右挡板为方形,当所述池体的左端排列有四个夹具时,左侧的夹具上的右挡板插入与其相邻的右侧的夹具上的缺口中,以使四个夹具上的各个左挡板、各个右挡板和各个壳体封住所述池体的顶部的敞开部分。

9.如权利要求1所述的瓶子清洗和烘干设备,其特征在于,所述夹具本体的顶部对称设置有两个提手,所述冷却室内设置有杀菌装置。

10.如权利要求1所述的瓶子清洗和烘干设备,其特征在于,所述壳体的底部设置有两对脚轮,两对脚轮分别选择性地位于两条直线导轨一或两条直线导轨二中。
