专利号: 2017108247398
申请人: 重庆科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

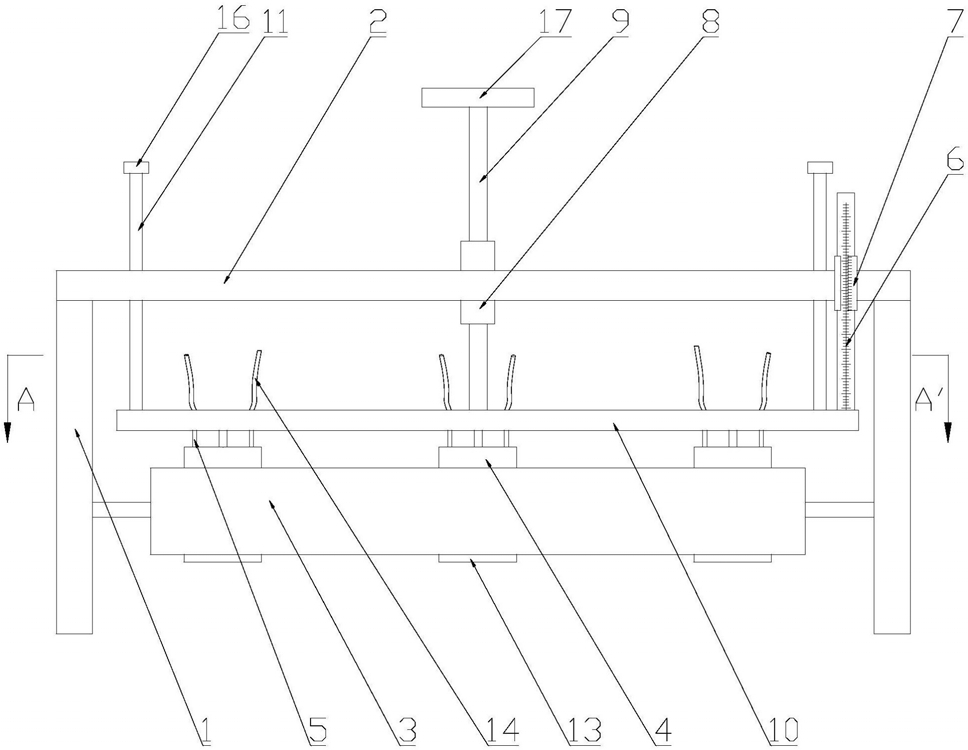

1.一种涂覆厚度可调的多焊点合金焊粉涂覆机构,其特征在于:包括支撑装置,该支撑装置上设有保持座(3),所述保持座(3)上沿y向设置有至少两个涂覆组件(a),所述涂覆组件(a)和支撑装置之间设有升降装置和测距装置,所有所述涂覆组件(a)通过同步装置与所述升降装置连接,所述测距装置用于测定所述涂覆组件(a)的升降距离;

所述涂覆组件(a)包括至少两个沿x向设置的下料块(4),所述下料块(4)内设有下料孔(7),所述下料孔(7)内插设有下料硬管(5),所述保持座(3)上对应所述下料块(4)分别设有下料块升降孔,所述下料块(4)伸入对应的所述下料块升降孔内;

所述测距装置包括刻度件(6)和指示件(7),所述刻度件(6)竖向安装在所述同步装置或任一个所述涂覆组件(a)上,所述指示件(7)固定安装在所述支撑装置上,所述指示件(7)指向所述刻度件(6)的刻度;

所述刻度件(6)为刻度主尺,所述指示件(7)为游标尺,所述刻度主尺滑动套装所述游标尺内。

2.根据权利要求1所述的涂覆厚度可调的多焊点合金焊粉涂覆机构,其特征在于:所述同步装置包括x向同步杆(10)和y向同步杆(12),同一个所述涂覆组件(a)的所有下料块(4)分别连接有同一根所述x向同步杆(10),所有所述x向同步杆(10)连接有同一根y向同步杆(12),该y向同步杆(12)与所述升降装置连接。

3.根据权利要求1或2所述的涂覆厚度可调的多焊点合金焊粉涂覆机构,其特征在于:

所述升降装置包括竖向设置的升降螺栓(9),所述升降螺栓(9)的下端与所述同步装置连接,所述支撑装置上设有带内螺纹的升降套筒(8),所述升降螺栓(9)螺纹装配在升降套筒(8)内,所述同步装置和支撑装置之间设有升降导向装置。

4.根据权利要求3所述的涂覆厚度可调的多焊点合金焊粉涂覆机构,其特征在于:所述升降导向装置包括与所述升降螺栓(9)平行设置的导向杆(11),所述导向杆(11)的下端与所述同步装置连接,所述导向杆(11)的上端活动穿出所述支撑装置。

5.根据权利要求3所述的涂覆厚度可调的多焊点合金焊粉涂覆机构,其特征在于:所述支撑装置包括支撑架(1)和支撑板(2),所述支撑板(2)固定安装在所述支撑架(1)上,所述升降套筒(8)固定安装在所述支撑板(2)上。

6.根据权利要求1所述的涂覆厚度可调的多焊点合金焊粉涂覆机构,其特征在于:所述下料块(4)内设有气压平衡孔(15)。

7.根据权利要求3所述的涂覆厚度可调的多焊点合金焊粉涂覆机构,其特征在于:所述保持座(3)下方对应每个所述下料块(4)分别设有环形的软质胶垫(13),所述软质胶垫(13)围绕所述下料块升降孔设置,所述软质胶垫(13)的上表面与所述保持座(3)的下表面粘接,所述软质胶垫(13)的内径小于所述下料块升降孔的孔径。
