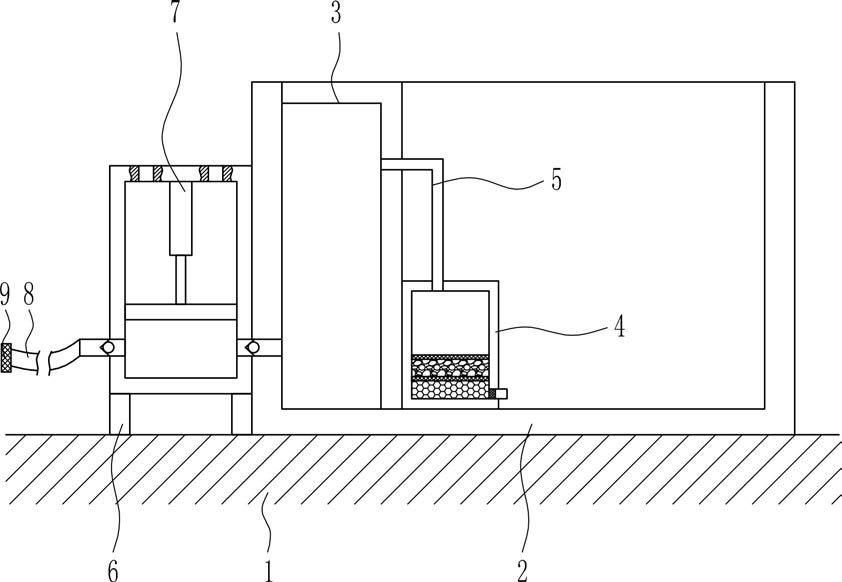

1.一种水库坝上居民取水设备,其特征在于,包括有蓄水框(2)、L形挡板(3)、过滤装置(4)、第二L形水管(5)、支杆(6)、抽水装置(7)、第四进水管(8)和过滤网(9),地面(1)顶部右侧设有蓄水框(2),蓄水框(2)内左部设有L形挡板(3),蓄水框(2)内底部左侧设有过滤装置(4),过滤装置(4)左侧与L形挡板(3)右侧下部接触,过滤装置(4)顶部左侧连接有第二L形水管(5),第二L形水管(5)顶部左端与L形挡板(3)右侧上部连接,地面(1)左侧左右对称设有支杆(6),左右两侧支杆(6)顶端连接有抽水装置(7),抽水装置(7)与蓄水框(2)左壁下部连接,抽水装置(7)左侧下部设有第四进水管(8),第四进水管(8)左端连接有过滤网(9)。
2.根据权利要求1所述的一种水库坝上居民取水设备,其特征在于,过滤装置(4)包括有第一出水管(41)、第一网板(42)、第二网板(43)、第三网板(44)、第一活性炭(45)、石粒(46)和过滤箱(47),蓄水框(2)内底部左侧设有过滤箱(47),过滤箱(47)左侧与L形挡板(3)右侧下部接触,过滤箱(47)右壁下部设有第一出水管(41),第一出水管(41)内左侧设有第一网板(42),过滤箱(47)内左右两壁下部从上到下依次连接有第三网板(44)与第二网板(43),第三网板(44)与第二网板(43)之间的过滤箱(47)内设有石粒(46),第二网板(43)下部的过滤箱(47)内设有第一活性炭(45)。
3.根据权利要求2所述的一种水库坝上居民取水设备,其特征在于,抽水装置(7)包括有抽水箱(71)、第三水管(72)、单向阀(73)、第一气缸(74)和第一活塞(75),左右两侧支杆(6)顶端连接有抽水箱(71),抽水箱(71)内左右两壁下部均设有第三水管(72),左右两侧第三水管(72)上设有单向阀(73),右侧第三水管(72)右端与蓄水框(2)左壁下部连接,左侧第三水管(72)左端与第四进水管(8)连接,抽水箱(71)内顶部中心设有第一气缸(74),第一气缸(74)底部连接有第一活塞(75),抽水箱(71)顶部左右对称开有第一通孔(76)。
4.根据权利要求3所述的一种水库坝上居民取水设备,其特征在于,还包括有第一安装板(10)、第一定滑轮(11)、第二定滑轮(12)、拉线(14)、网箱(15)和第二活性炭(16),蓄水框(2)左壁顶部设有第一安装板(10),第一安装板(10)左侧上部设有第一定滑轮(11),L形挡板(3)顶部左侧设有第二定滑轮(12),L形挡板(3)顶部中心开有第二通孔(13),第一活塞(75)顶部右侧连接有拉线(14),拉线(14)穿过第一通孔(76),然后依次绕过第一定滑轮(11)与第二定滑轮(12),接着穿过第二通孔(13),拉线(14)底端连接有网箱(15),网箱(15)内设有第二活性炭(16)。
5.根据权利要求4所述的一种水库坝上居民取水设备,其特征在于,还包括有第二安装板(17)、抽水框体(18)、第五出水管(19)、第六水管(20)、第三安装板(21)、连接杆(22)、拉块(23)、导套(24)、第二拉杆(25)和第二活塞(26),蓄水框(2)右壁顶部设有第二安装板(17),第二安装板(17)顶部中心设有抽水框体(18),抽水框体(18)底部中心连接有第六水管(20),第六水管(20)穿过第二安装板(17)顶部右侧,第六水管(20)下部在蓄水框(2)内,抽水框体(18)右侧下部设有第五出水管(19),抽水框体(18)左侧上部设有第三安装板(21),第三安装板(21)顶部左侧铰接连接有连接杆(22),连接杆(22)右侧连接有拉块(23),抽水框体(18)顶部中心设有导套(24),连接杆(22)底部中心铰接连接有第二拉杆(25),第二拉杆(25)穿过导套(24),第二拉杆(25)底端连接有第二活塞(26),第二活塞(26)在抽水框体(18)内下部。
6.根据权利要求5所述的一种水库坝上居民取水设备,其特征在于,还包括有合页
(27)、盖板(28)和拉手(29),L形挡板(3)顶部右侧设有合页(27),合页(27)连接有盖板(28),盖板(28)底部右侧与第二安装板(17)顶部左侧接触,盖板(28)顶部右侧设有拉手(29)。
7.根据权利要求6所述的一种水库坝上居民取水设备,其特征在于,还包括有第四安装板(30)、第二气缸(31)和销轴(33),抽水框体(18)左侧上部设有第四安装板(30),第四安装板(30)顶部右侧设有第二气缸(31),拉块(23)底部中心开有滑槽(32),第二气缸(31)顶端设有销轴(33),销轴(33)在滑槽(32)内。
