1.一种蔗渣木聚糖丁香酸酯-g-AM/ MMA/ BA的合成方法，其特征在于具体步骤为:（1）将蔗渣木聚糖于60℃真空恒温干燥箱中干燥24小时至恒重，得干基蔗渣木聚糖；

（2）称取5.0 8.0g步骤（1）所得干基蔗渣木聚糖加入到250mL的四口烧瓶中，并向其中~加入20 40mL的蒸馏水，在40 60℃的条件下充分搅拌30 45分钟；

~ ~ ~

（3）称量0.4 0.8g过硫酸铵，0.7 1.0g亚硫酸氢钠于烧杯中，然后向烧杯中加入15~ ~ ~

30mL的蒸馏水，搅拌均匀，配制引发剂混合溶液；

（4）将步骤（3）所得引发剂的混合溶液倒入恒压滴液漏斗中，向步骤（2）所得体系中开始滴加引发剂混合液，控制在5 7小时滴加完毕；

~

（5）称量4.0 7.0g 丙烯酰胺、5.0 7.0mL分析纯丙烯酸丁酯和5.0 6.0mL分析纯甲基丙~ ~ ~烯酸甲酯于烧杯中，然后向其中加入30 45mL的蒸馏水、0.3 0.4g N, N’-亚甲基双丙烯酰~ ~胺和1 1.5g工业级OP-10，搅拌20 30分钟，配制混合单体溶液；

~ ~

（6）将步骤（5）所得单体混合溶液倒入恒压滴液漏斗中，待步骤（4）所滴加的引发剂滴加完成1/3后，开始向步骤（2）所得体系中滴加混合单体溶液，控制在6 8小时滴加完毕；

~

（7）待反应结束后，向步骤（6）所得物料体系中加入50 70mL分析纯丙酮沉析15 25分~ ~钟，析出沉淀后抽滤，得到粗产物蔗渣木聚糖-g-AM/ MMA/ BA；

（8）将步骤（7）所得粗产物分别用20 30mL分析纯无水乙醇洗涤沉淀3次后送入50℃的~真空恒温干燥箱中干燥24小时至恒重，即得蔗渣木聚糖-g-AM/ MMA/ BA；

（9）称取2.0 3.0g步骤（8）所得产物蔗渣木聚糖-g-AM/MMA/BA加入250mL的四口烧瓶~中，并向其中加入0.9 2.0g 丁香酸和20 30mL分析纯 N,N-二甲基乙酰胺，搅拌下升温至75~ ~

85℃，继续搅拌10 20分钟；

~ ~

（10）向步骤（9）所得物料体系中加入0.5 0.8g 过硫酸铵和2.0 3.0g 二环己基碳二亚~ ~胺，在75 85℃的条件下搅拌反应7 10小时；

~ ~

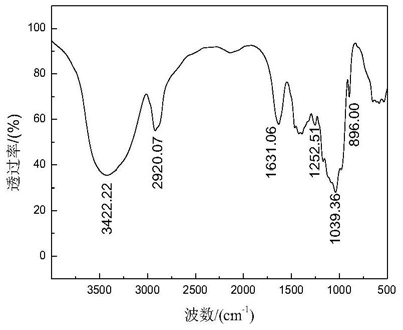

（11）抽滤步骤（10）所得物料，分别用20 30mL分析纯无水乙醇洗涤沉淀3次后送入50℃~的真空恒温干燥箱中干燥24小时至恒重，即得产物蔗渣木聚糖丁香酸酯-g-AM/MMA/BA。
