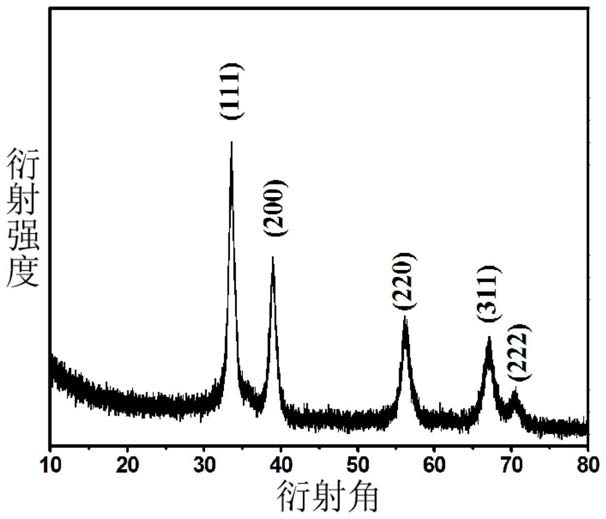

1.一种碳化铪纳米材料的制备方法，该材料所用原料由二氧化铪、碳酸盐和金属M组成，其特征在于，该材料的制备方法为：将二氧化铪、碳酸盐和金属M置于反应器中，加热，反应，冷却，将产物洗涤，过滤分离和干燥，即得。

2.根据权利要求1所述的制备方法，其特征在于，所述碳酸盐为碳酸锂、碳酸钠、碳酸钾或碳酸镁中的一种或多种。

3.根据权利要求1所述的制备方法，其特征在于，所述的金属M为金属锂或金属镁中的一种或两种。

4.根据权利要求1-3任一项所述的制备方法，其特征在于，所述二氧化铪、碳酸盐和金属M的摩尔比为1:1～5:5～20。

5.根据权利要求4所述的制备方法，其特征在于，所述二氧化铪、碳酸盐和金属M的摩尔比为1:1:10。

6.根据权利要求5所述的制备方法，其特征在于，反应温度为650-800℃，反应时间5-40小时。

7.根据权利要求6所述的制备方法，其特征在于，反应温度是在80分钟内从室温升到

650-800℃，在650-800℃条件下反应时间5-40小时。

8.根据权利要求7所述的制备方法，其特征在于，反应温度是在80分钟内从室温升到

800℃，在800℃条件下反应时间为5小时。

9.根据权利要求7所述的制备方法，其特征在于，反应温度是在80分钟内从室温升到

650℃，在650℃条件下反应时间为40小时。
