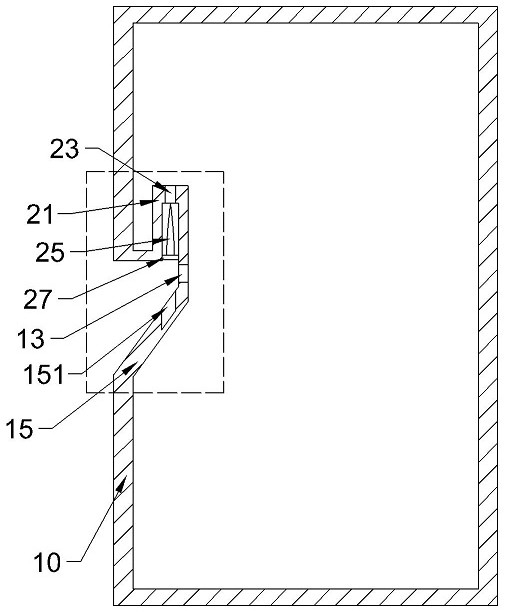

1.电容器柜体的除尘方法，其特征在于：采用的电容器柜体包括柜壳，所述柜壳上设置有散热孔，其特征在于：所述柜壳上端向内凹陷形成倒U型的导气部，所述导气部位于所述散热孔的上方，所述导气部内设置有除尘机构；所述除尘机构包括转动轴和除尘叶片，所述转动轴的两端分别连接在所述导气部相对的两个侧壁上，所述除尘叶片的一端连接在所述转动轴上；所述转动轴连接有控制机构，所述控制机构在检测到所述散热孔内堆积灰尘后驱动所述转动轴；所述除尘叶片转动后可带动所述柜壳内的空气流出所述柜壳；所述柜壳的下端设置有倾斜的蓄水部，所述蓄水部包括下凹的蓄水槽，所述除尘叶片可转入所述蓄水槽中；

包括以下内容：

S1散热步骤：使用时，柜壳内部的温度升高，柜壳内部的空气从散热孔流出，热量经过空气的流动被带出柜壳，以达到柜壳的散热操作；

S2除尘步骤：在散热孔内堆积灰尘后，控制机构检测到灰尘堆积，驱动转动轴转动，转动轴驱动除尘叶片转动，形成流出柜体的气流，流动的空气将散热孔中的除尘吹出，即实现了对散热孔的除尘；

S3抑制扬尘步骤：下凹的蓄水槽对雨水进行收集；除尘叶片在转动的中会转入到蓄水槽中，此时除尘叶片上就会粘上水而变得湿润，对空气中的灰尘进行粘附。

2.根据权利要求1所述的电容器柜体的除尘方法，其特征在于：S2中，导气部还设置有导气孔进行散热。

3.根据权利要求1所述的电容器柜体的除尘方法，其特征在于：S2中，控制机构采用发射器、接收器和控制电路的配合实现对除尘的检测，发射器和所述接收器分别对立设置在散热孔的两端，在接收器接收不到发射器发射出的光线时，控制电路就控制转动轴转动。

4.根据权利要求1所述的电容器柜体的除尘方法，其特征在于：S3中，蓄水槽的上端口设置的海绵垫对除尘叶片进行清洁。

5.根据权利要求1所述的电容器柜体的除尘方法，其特征在于：S2中在除尘叶片的表面设有若干凸棱。

6.根据权利要求1所述的电容器柜体的除尘方法，其特征在于：S2中的除尘机构设置在柜壳的一侧。
