专利号: 2017108336743
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种多瓣梅花形桩的横截面构建方法,其特征在于,包括以下步骤:

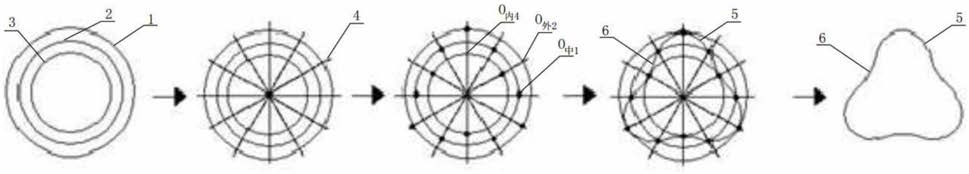

步骤101:取半径各异且同心的三个圆,所述三个圆由外至内分别为外圆、中圆和内圆,由圆心引出4N条射线,其中N为大于或等于0的整数,所述4N条射线与所述外圆的4N个交点分别为O外1、O外2、O外3、…、O外4n,所述4N条射线与所述中圆的4N个交点分别为O中1、O中2、O中3、…、O中4n,所述4N条射线与所述内圆的4N个交点分别为O内1、O内2、O内3、…、O内4n,且O内4(k-1)+i、O中4(k-1)+i和O外4(k-1)+i等角标数字相同的点位于同一条射线,其中,k依次取1、2、…、N,i依次取1、2、3、4;

步骤102:采用三点共圆原理,依次以交点O中4(n-1)+1、O外4(n-1)+2、O中4(n-1)+3为基准点画凸弧,共N个所述凸弧;

步骤103:采用三点共圆原理,依次以交点O中4(n-1)+3、O内4n、O中4n+1为基准点画凹弧,共N个所述凹弧,其中,O中1与O中4N+1两个点重合;

步骤104:N个所述凸弧与N个所述凸弧交错连接,组成桩的横截面的多瓣梅花形。

2.如权利要求1所述的多瓣梅花形桩的横截面构建方法,其特征在于:相邻的所述凸弧和所述凹弧相互流线型连接以提高桩的承载力和桩身强度,防止应力集中。

3.如权利要求1所述的多瓣梅花形桩的横截面构建方法,其特征在于:相邻的所述凸弧和所述凹弧之间的夹角为360°/N。

4.如权利要求1所述的多瓣梅花形桩的横截面构建方法,其特征在于:所述外圆的半径与所述中圆的半径之差等于所述中圆的半径与所述内圆的半径之差。

5.一种钢筋混凝土异形桩,其特征在于:其横截面采用权利要求1至4任一项所述的多瓣梅花形桩的横截面构建方法构建,其包括钢筋骨架和填充于所述钢筋骨架间的混凝土,所述钢筋骨架包括顶点钢筋骨架和中点钢筋骨架,所述顶点钢筋骨架、所述中点钢筋骨架和所述横截面的所述凸弧的数量均为N,所述顶点钢筋骨架和所述中点钢筋骨架分别位于所述凸弧的对称轴上和所述凹弧的对称轴上,且一所述中点钢筋骨架位于与之相邻的二所述顶点钢筋骨架之间的中点处。

6.一种钢筋混凝土异形桩的制作方法,其特征在于,包括以下步骤:

步骤601:将钢筋模板的横截面按照权利要求1至4任一项所述的多瓣梅花形桩的横截面构建方法进行构建;

步骤602:将钢筋骨架按照规定放置于所述钢筋模板内;

步骤603:将所述钢筋骨架和所述钢筋模板竖直放置,然后竖直浇筑混凝土,形成异形桩。
