专利号: 2017108387374
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2023-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

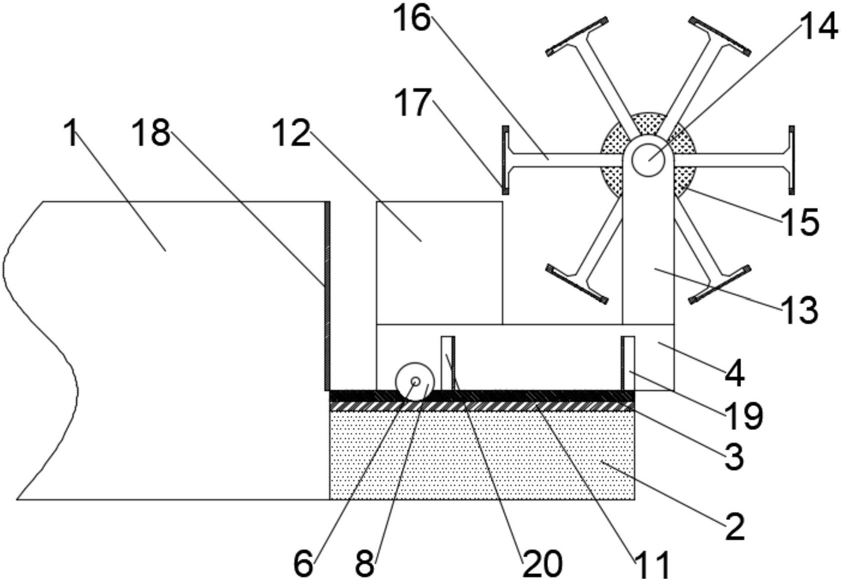

1.一种电子器件的引脚剪切设备,其特征在于:包括工作台(1),所述工作台(1)一侧的侧面设有基座(2),所述基座(2)上设有滑槽(3),所述滑槽(3)内设有一宽度与滑槽(3)宽度相同的剪切座(4),所述剪切座(4)的底部与滑槽(3)之间设有空隙(5),所述剪切座(4)靠近工作台(1)的一端设有贯穿轴(6),所述贯穿轴(6)与剪切座(4)之间设有轴承(7),所述贯穿轴(6)的两端设有行走齿轮(8),其中一个行走齿轮(8)上通过联轴器(9)连接有行走电机(10),所述基座(2)上设有两条分别位于两个行走齿轮(8)的下方且与行走齿轮(8)啮合的行走齿条(11),所述剪切座(4)靠近工作台(1)的一端设有承载台(12),另一端设有两个剪切架(13),两个所述的剪切架(13)之间设有与承载台(12)齐平的转轴(14),所述转轴(14)的一端通过联轴器(9)连接有剪切电机(15),所述转轴(14)中间沿其径向均匀设有若干安装架(16),所述安装架(16)的前端安装有剪切刀(17)。

2.根据权利要求1所述的一种电子器件的引脚剪切设备,其特征在于:所述工作台(1)正对剪切座(4)的端面上设有橡胶制成的柔性接触层(18)。

3.根据权利要求1所述的一种电子器件的引脚剪切设备,其特征在于:所述滑槽(3)远离工作台(1)的一端设有滑槽限位板(19),所述剪切座(4)上的侧面设有剪切座限位板(20),所述剪切座限位板(20)位于行齿轮(8)与滑槽限位板(19)之间,且剪切座限位板(20)靠近行走齿轮(8)。

4.根据权利要求3所述的一种电子器件的引脚剪切设备,其特征在于:所述滑槽限位板(19)和剪切座限位板(20)相对的面上均设有柔性接触层(18)。

5.根据权利要求1所述的一种电子器件的引脚剪切设备,其特征在于:所述滑槽(3)的上端设有防脱板(21),所述剪切座(4)两侧的侧面设有防脱槽(22),所述防脱板(21)插入防脱槽(22)中。

6.根据权利要求1所述的一种电子器件的引脚剪切设备,其特征在于:所述剪切座(4)的底部中心沿其行走方向设有若干支撑滚轮(23),所述支撑滚轮(23)的运动方向与剪切座(4)的运动方向一致。

7.根据权利要求6所述的一种电子器件的引脚剪切设备,其特征在于:所述基座(2)上设有轨道(24),所述轨道(24)位于支撑滚轮(23)的下方。

8.根据权利要求1所述的一种电子器件的引脚剪切设备,其特征在于:所述剪切座(4)的侧面与滑槽(3)的内壁接触,所述剪切座(4)的接触面上设有橡胶制成的耐磨面(25)。
