1.一种甲壳素-羟基磷灰石复合骨钉的制备方法，其特征在于，包括如下步骤：

将碱性溶液、羟基磷灰石和甲壳素混合后得到混合溶液，将所述混合溶液进行冷冻处理，再解冻后得到甲壳素-羟基磷灰石混合溶液，其中，所述碱性溶液为尿素碱性溶液或硫脲碱性溶液；

将所述甲壳素-羟基磷灰石混合溶液与交联剂混合并进行交联反应6-24h得到甲壳素-羟基磷灰石复合水凝胶；

将所述甲壳素-羟基磷灰石复合水凝胶进行溶剂置换，并干燥后得到甲壳素-羟基磷灰石复合棒材，再将所述甲壳素-羟基磷灰石复合棒材成型处理。

2.根据权利要求1所述的甲壳素-羟基磷灰石复合骨钉的制备方法，其特征在于，将所述甲壳素-羟基磷灰石复合水凝胶进行溶剂置换之前，用水将所述甲壳素-羟基磷灰石复合水凝胶洗涤至中性。

3.根据权利要求1所述的甲壳素-羟基磷灰石复合骨钉的制备方法，其特征在于，将所述甲壳素-羟基磷灰石混合溶液与交联剂混合之前，将所述甲壳素-羟基磷灰石混合溶液进行离心分离。

4.根据权利要求1所述的甲壳素-羟基磷灰石复合骨钉的制备方法，其特征在于，所述羟基磷灰石的粒径为10-100nm。

5.根据权利要求4所述的甲壳素-羟基磷灰石复合骨钉的制备方法，其特征在于，在所述甲壳素-羟基磷灰石混合溶液中，所述甲壳素的质量分数为4-8％，所述羟基磷灰石的质量分数为0.04-2％。

6.根据权利要求5所述的甲壳素-羟基磷灰石复合骨钉的制备方法，其特征在于，在所述碱性溶液中，所述尿素或硫脲的质量分数为2-10％，碱的质量分数为6-16％；其中所述碱为NaOH或KOH。

7.根据权利要求1所述的甲壳素-羟基磷灰石复合骨钉的制备方法，其特征在于，所述混合溶液的制备过程包括：将所述碱性溶液和所述羟基磷灰石混合后搅拌0.1-1h，再超声处理5-30min得到的溶液再与所述甲壳素混合。

8.根据权利要求1所述的甲壳素-羟基磷灰石复合骨钉的制备方法，其特征在于，所述交联剂为环氧氯丙烷、乙二醇二缩水甘油醚、戊二醛或京尼平；

所述环氧氯丙烷、所述乙二醇二缩水甘油醚和所述戊二醛作为交联剂的用量为每100g甲壳素-羟基磷灰石混合溶液对应2-6mL交联剂；所述京尼平作为交联剂的用量为每100g甲壳素-羟基磷灰石混合溶液对应0.05-0.4g交联剂。

9.根据权利要求1所述的甲壳素-羟基磷灰石复合骨钉的制备方法，其特征在于，在所述溶剂置换过程中的溶剂选自乙酸乙酯、二氯甲烷、四氢呋喃、丙酮或乙醇中的一种或多种；置换时间为2-8h，置换次数为1-10次。

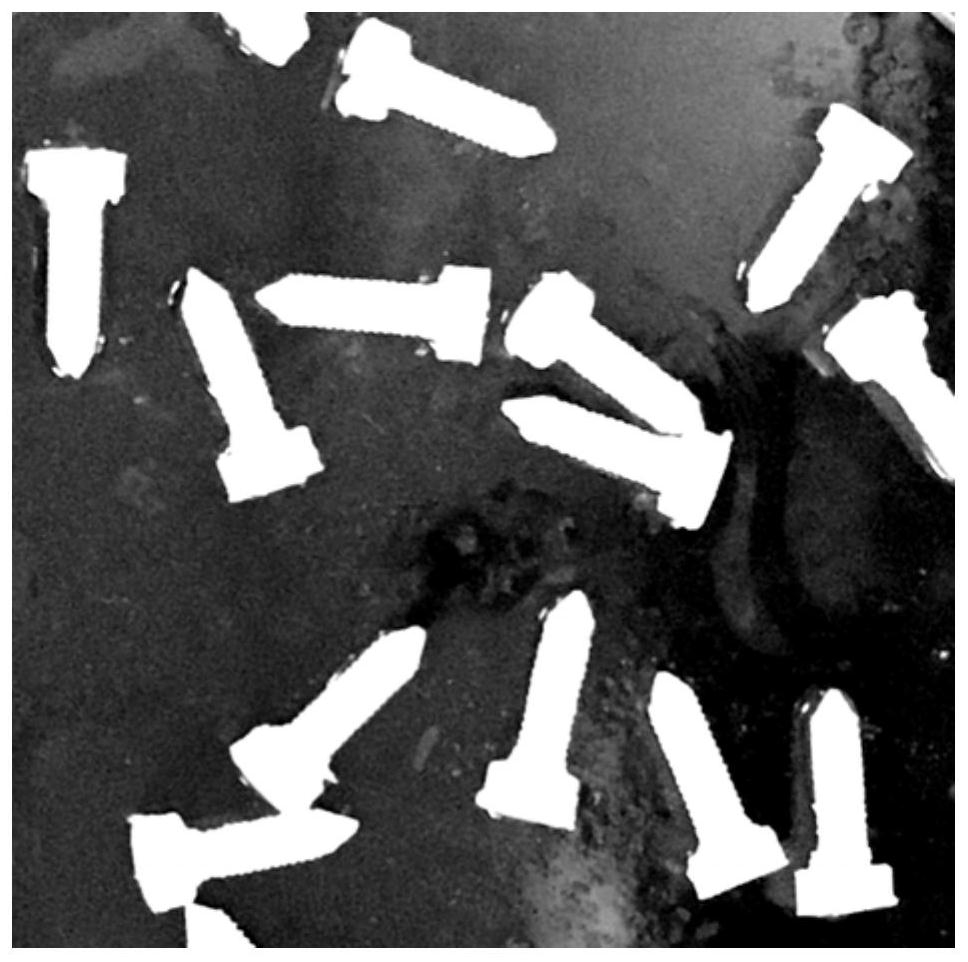

10.一种甲壳素-羟基磷灰石复合骨钉，其特征在于，应用权利要求1-9中任一项所述的甲壳素-羟基磷灰石复合骨钉的制备方法制备而得。
