专利号: 2017108436629
申请人: 浙江农林大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

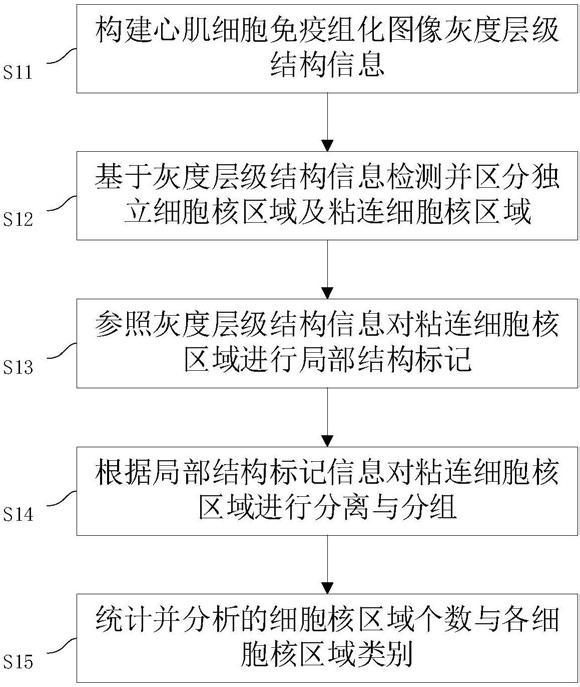

1.一种心肌细胞核粘连区域分离与分组的方法,其特征在于,包括步骤:

S1、构建心肌细胞免疫组化图像灰度层级结构信息;

S2、根据图像灰度层级结构信息检测并区分独立细胞核区域及粘连细胞核区域;

S3、参照图像灰度层级结构信息对所述粘连细胞核区域进行局部结构标记;

S4、根据所述局部结构标记信息对所述粘连细胞核区域进行分离与分组;

S5、统计并分析细胞核区域个数与各细胞核区域类别;

步骤S1具体包括:基于不同特异性蛋白的结合特性,将具有不同蛋白表达的心肌细胞区域染色为红色、绿色以及蓝色,且心肌细胞核区域主要呈现为红色与蓝色;通过多阈值最大类间方差算法以及剔除图像冗余层级结构信息的方法构建心肌细胞免疫组化图像灰度层级结构信息;通过覆盖检测操作对各类细胞核进行初步划分;

步骤S2具体包括步骤:假设在心肌细胞免疫组化图像灰度层级结构信息中存在某一个局部独立连通区域,其内部存在n个层次的层级结构信息,需要获得第n个层次的独立区域块的个数;如若处于第n个层次的独立区域块的个数大于1,则将此整个局部独立连通区域初步判定为细胞核粘连区域;如若处于第n个层次的独立区域块的个数等于1,则执行可分离检测方法;此时,如果此独立区域块可以分离,则将此整个局部独立连通区域初步判定为细胞核粘连区域;此时,如果此独立区域块不可分离,则需要再通过灰度层级结构信息包含关系进行区分;如果通过灰度层级结构信息包含关系分析此局部独立连通区域内部的一个属于集合(k~n)的独立区域块内部包含多个属于集合(k+1~n)的独立区域块,其中1≤k<n,则将这整个局部独立连通区域直接判定为粘连细胞核区域,否则,直接判定为独立细胞核区域;

步骤S4具体包括步骤:根据所述局部结构标记,不断确定所述粘连细胞核区域内部属于集合(k~n)的独立连通区域块的最佳分离位置;将集合(k~n)中所确定的最佳分离位置的像素数值变更为数值k-1,直至k=1,即将集合(1~n)中所确定的最佳分离位置的像素变更为背景像素;将完全分离与分组后得到的二值区域定义为各细胞核的分割区域。

2.根据权利要求1所述的一种心肌细胞核粘连区域分离与分组的方法,其特征在于,步骤S3具体包括:参照图像中每一个局部独立连通区域的灰度层级结构信息,对所述粘连细胞核区域进行局部结构标记;由于心肌细胞核区域较小,局部结构标记通常采用像素宽度为1的像素标记。

3.一种心肌细胞核粘连区域分离与分组的系统,其特征在于,包括:

构建模块,用于构建心肌细胞免疫组化图像灰度层级结构信息;

区分模块,用于根据图像灰度层级结构信息检测并区分独立细胞核区域及粘连细胞核区域;

标记模块,用于参照图像灰度层级结构信息对所述粘连细胞核区域进行局部结构标记;

分离模块,用于根据局部结构标记信息对所述粘连细胞核区域进行分离与分组;

统计模块,用于统计并分析细胞核区域个数与各细胞核区域类别;

所述构建模块具体包括:染色单元,用于基于不同特异性蛋白的结合特性,将具有不同蛋白表达的心肌细胞区域染色为红色、绿色以及蓝色,且心肌细胞核区域主要呈现为红色与蓝色;构建单元,用于通过多阈值最大类间方差算法以及剔除图像冗余层级结构信息的方法构建心肌细胞免疫组化图像灰度层级结构信息;划分单元,用于通过覆盖检测操作对各类细胞核进行初步划分;

所述区分模块具体包括:第一判断单元,用于假设在心肌细胞免疫组化图像灰度层级结构信息中存在某一个局部独立连通区域,其内部存在n个层次的层级结构信息,需要获得第n个层次的独立区域块的个数;如若处于第n个层次的独立区域块的个数大于1,则将此整个局部独立连通区域初步判定为细胞核粘连区域;如若处于第n个层次的独立区域块的个数等于1,则执行可分离检测方法;第二判断单元,用于如果此独立区域块可以分离,则将此整个局部独立连通区域初步判定为细胞核粘连区域;此时,如果此独立区域块不可分离,则需要再通过灰度层级结构信息包含关系进行区分;第三判断单元,用于如果通过灰度层级结构信息包含关系分析此局部独立连通区域内部的一个属于集合(k~n)的独立区域块内部包含多个属于集合(k+1~n)的独立区域块,其中1≤k<n,则将这整个局部独立连通区域直接判定为粘连细胞核区域,否则,直接判定为独立细胞核区域;

所述分离模块具体包括:确定单元,用于根据所述局部结构标记,不断确定所述粘连细胞核区域内部属于集合(k~n)的独立连通区域块的最佳分离位置;变更单元,用于将集合(k~n)中所确定的最佳分离位置的像素数值变更为数值k-1,直至k=1,即将集合(1~n)中所确定的最佳分离位置的像素变更为背景像素;分割单元,用于将完全分离与分组后得到的二值区域定义为各细胞核的分割区域。

4.根据权利要求3所述的一种心肌细胞核粘连区域分离与分组的系统,其特征在于,所述标记模块具体包括:用于参照图像中每一个局部独立连通区域的灰度层级结构信息,对所述粘连细胞核区域进行局部结构标记;由于心肌细胞核区域较小,局部结构标记通常采用像素宽度为1的像素标记。
