专利号: 2017108439542
申请人: 浙江硕和机器人科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

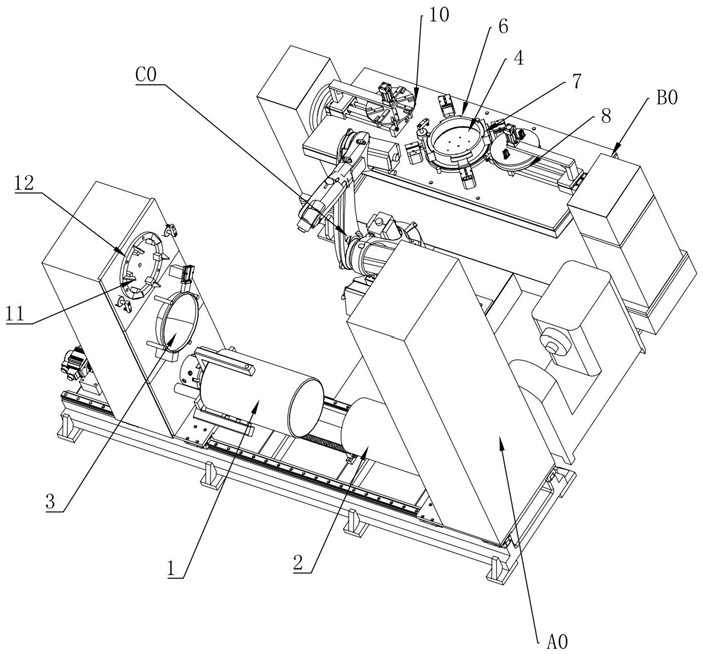

1.一种抗爆容器焊接工作站,其特征在于:包括筒体工作台(A0)和盖体工作台(B0);

所述筒体工作台(A0)包括底台,所述底台上设置有固定台(a1)和在底台水平移动的移动台(a2),所述固定台(a1)上朝向移动台(a2)的方向上设置有可在固定台(a1)上上下移动的位移装置(a3),所述位移装置(a3)上设置有固定花键套环和内衬的第一固定装置(a5),所述移动台(a2)朝向固定台(a1)的方向上设置有用于固定外筒的外筒固定装置(a6)、用于固定底封头的底封头固定装置(a7),所述底台上设置有用于推动移动台(a2)运动的水平推动机构(a8);

所述盖体工作台(B0)包括变位机,所述变位机上转动连接有转动板(b1)和驱动转动板(b1)转动的转动机构(b2),所述转动板(b1)的一侧设置有用于固定盖板和顶盖花键的顶盖固定装置(b3),所述转动板(b1)设置顶盖固定装置(b3)的一侧还设置有用于固定上消波板的上消波板固定装置(b4)以及用于固定盖体加强筋的盖体加强筋固定装置(b5),所述上消波板固定装置(b4)上设置有将上消波板推动至顶盖固定装置(b3)上的上消波板推动机构(b6),所述盖体加强筋固定装置(b5)上设置有将盖体加强筋推动至顶盖固定装置(b3)上的盖体加强筋推动机构(b7),所述转动板(b1)背向顶盖固定装置(b3)的一侧设置有用于固定把手的把手固定装置(b8),所述转动板(b1)上设置有通槽(b9),所述把手透过通槽(b9),在把手固定装置(b8)的作用下保持把手与顶盖接触;

在所述筒体工作台(A0)和盖体工作台(B0)的位置上设置有用于焊接的机械手臂(C0);

所述位移装置(a3)包括位移电机(a31),所述位移电机(a31)的输出端上设置有丝杆(a32),所述丝杆(a32)上设置有位移板(a33),所述位移板(a33)上设置有限位孔(a34),所述固定台(a1)上设置有穿过限位孔(a34)的限位柱(a35),所述位移板(a33)上设置有与丝杆(a32)配合的位移螺纹孔(a36),所述第一固定装置(a5)设置在位移板(a33)上;

所述第一固定装置(a5)包括卡盘安装盘(a51),所述卡盘安装盘(a51)上设置有若干安装柱(a52),若干所述安装柱(a52)以卡盘安装盘(a51)圆心为中心呈圆周阵列设置,所述安装柱(a52)距卡盘安装盘(a51)圆心距与花键套环的内径相同,所述安装柱(a52)用于抵触花键套环内壁;所述卡盘安装盘(a51)中心设置有内衬卡爪气缸(a53),所述内衬卡爪气缸(a53)包括内衬卡爪缸体(a59)以及设置在内衬卡爪缸体(a59)上的内衬卡爪臂(a54),所述内衬卡爪臂(a54)包括用于在内衬卡爪缸体(a59)上滑移的内衬滑动块(a55)以及用于与内衬内壁抵触的内衬爪臂(a56),所述内衬爪臂(a56)上设置有内衬顶柱(a57),所述内衬爪臂(a56)伸入内衬内部,所述内衬顶柱(a57)朝向内衬内壁的端部设置有圆台端,所述圆台端截面较小的端部与内衬内壁抵触;所述位移板(a33)上设置有旋转电机(a58),所述旋转电机(a58)的输出端与卡盘安装盘(a51)连接;

所述水平推动机构(a8)包括设置在底台的滑轨(a81)以及设置在移动台(a2)底部的滑块(a82),所述滑块(a82)滑移连接在滑轨(a81)上,所述底台上设置有水平推动电机(a83),所述水平推动电机(a83)的输出端上连接有螺杆(a84),所述移动台(a2)底部设置有安装块(a85),所述安装块(a85)上设置有供螺杆(a84)穿过且螺纹连接的螺孔(a86);

所述移动台(a2)底部设置有固定板(a87),所述滑块(a82)设置在固定板(a87)上,所述固定板(a87)上设置有供滑块(a82)安装的安装槽(a88)  ,所述滑块(a82)上设置有凹槽(a89),所述滑轨(a81)嵌入至凹槽(a89)中,所述滑轨(a81)外壁上设置有凹陷(a810),所述凹槽(a89)内壁上设置有陷入凹陷(a810)的凸起(a811);

所述底台上设置有用于安装滑轨(a81)陷入的陷槽(a812);

所述转动机构(b2)包括竖直块(b91),所述竖直块(b91)上设置有转动电机(b92),所述转动电机(b92)上的输出端与转动板(b1)连接。

2.根据权利要求1所述的抗爆容器焊接工作站,其特征在于:所述移动台(a2)上设置有夹具安装板(a21),所述外筒固定装置(a6)和底封头固定装置(a7)均设置在夹具安装板(a21)上;

所述外筒固定装置(a6)包括外筒卡爪气缸(a61),所述外筒卡爪气缸(a61)包括外筒卡爪缸体(a66)以及设置在外筒卡爪缸体(a66)上的外筒卡爪臂(a62),所述外筒卡爪臂(a62)包括用于在外筒卡爪缸体(a66)上滑移的外筒滑块(a63)以及用于与外筒外壁抵触的外筒爪臂(a64),所述外筒爪臂(a64)上设置有外筒顶柱(a65),所述外筒爪臂(a64)位于外筒外部,所述外筒顶柱(a65)朝向外筒内壁的端部设置有圆台端,所述圆台端截面较小的端部与外筒外壁抵触;所述底封头固定装置(a7)包括若干底封头定位柱(a71),若干所述底封头定位柱(a71)在所述夹具安装板(a21)上呈圆周阵列设置,所述底封头位于所述底封头定位柱(a71)围成用于放置底封头的底封头安装区域(a72),所述夹具安装板(a21)上还设置有用于夹紧底封头的底封头夹紧机构,所述底封头夹紧机构包括第一推进气缸(a73),所述第一推进气缸(a73)的输出端朝向底封头安装区域(a72)设置,所述第一推进气缸(a73)上设置有用于抵触底封头的第一抵触块(a74),所述第一抵触块(a74)上设置有用于贴合底封头边缘的第一贴合槽(a75),所述夹具安装板(a21)上设置有用于抵触底封头边缘的第二抵触块(a76),所述第二抵触块(a76)上设置有用于贴合底封头的第二贴合槽(a77),所述第二抵触块(a76)、底封头安装区域的中心点以及第一抵触块(a74)位于同一直线位置上;

所述夹具安装板(a21)上还设置有用于固定底封头加强筋的底封头加强筋固定装置(a10),所述底封头加强筋固定装置(a10)包括底封头加强筋安装板(a101),所述底封头加强筋安装板(a101)上设置有用于嵌入底封头加强筋的嵌槽(a102);所述夹具安装板(a21)上还设置有用于固定容器底座的底座固定机构(a11),所述底座固定机构(a11)包括设置在夹具安装板(a21)上的第一转角气缸(a111),所述第一转角气缸(a111)的输出端用于与底座抵触,将底座夹持在夹具安装板(a21)和第一转角气缸(a111)的输出端之间,底座为中空结构,所述底封头加强筋安装板(a101)的外壁与底座的内壁抵触,且保持底封头加强筋一端与底座接触;

所述夹具安装板(a21)上还设置有保持下消波板位于外筒内部的下消波板安装装置(a12),所述下消波板安装装置(a12)包括至少两根下消波板定位柱(a121),所述下消波板定位柱(a121)上设置有下消波板定位板(a122),所述下消波板定位板(a122)从外筒爪臂(a64)间穿过,所述下消波板定位板(a122)上设置有下消波板定位销(a123),所述下消波板定位销(a123)插入下消波板的下消波孔中,所述下消波板定位销(a123)位于外筒爪臂(a64)围成的区域中。

3.根据权利要求2所述的抗爆容器焊接工作站,其特征在于:所述顶盖固定装置(b3)包括保持盖板位于转动板(b1)上的盖板固定装置(b31)和保持顶盖花键位于盖板上的顶盖花键固定装置(b32);

所述盖板固定装置(b31)包括若干盖板固定柱(b311),若干所述盖板固定柱(b311)在转动板(b1)上呈圆周阵列设置,且所述盖板固定柱(b311)之间形成用于放置盖板的盖板安装区(b312),所述盖板被限位在盖板安装区(b312)中,所述转动板(b1)上还设置有第二转角气缸(b313),所述第二转角气缸(b313)的输出端用于与盖板抵触,且保持盖板被夹持在第二转角气缸(b313)的输出端和转动板(b1)之间;

所述顶盖花键固定装置(b32)包括位于盖板安装区(b312)外的第二推进气缸(b326)和第三推进气缸(b321),所述第二推进气缸(b326)和第三推进气缸(b321)的输出端均朝向盖板安装区(b312)的中心,所述第二推进气缸(b326)的输出端上设置有用于与顶盖花键边缘抵触的第二抵块(b322),所述第二抵块(b322)上设置有第三贴合槽(b323),所述第三推进气缸(b321)的输出端上设置有第三抵块(b327),所述第三抵块(b327)上设置有供顶盖花键的花键块嵌入的花键槽(b325)。

4.根据权利要求3所述的抗爆容器焊接工作站,其特征在于:

所述上消波板推动机构(b6)包括第一有轨气缸(b61),所述第一有轨气缸(b61)包括第一轨道(b62)和第一滑动块(b63),所述第一轨道(b62)朝向盖板安装区(b312)设置,所述第一滑动块(b63)上设置有第一安装杆(b64),所述第一安装杆(b64)朝向盖板安装区(b312)设置,所述第一安装杆(b64)上设置有第一伸缩气缸(b65),所述第一伸缩气缸(b65)的输出端朝向转动板(b1)设置,所述上消波板固定装置(b4)设置在第一伸缩气缸(b65)的输出端,所述上消波板固定装置(b4)包括第一安装盘(b41),所述第一安装盘(b41)上设置有气动夹指(b42),所述气动夹指(b42)包括夹指缸体(b43)和至少两个夹指臂(b44),所述夹指缸体(b43)固定在第一安装盘(b41)朝向转动板(b1)的方向上,所述夹指臂(b44)用于伸入上消波板的上消波孔中,且与上消波孔内壁抵触从而固定上消波板,所述第一安装盘(b41)固定在第一伸缩气缸(b65)的输出端,上消波板安装至上消波板固定装置(b4)时,上消波板位于顶盖花键上方,以及盖板外。

5.根据权利要求4所述的抗爆容器焊接工作站,其特征在于:

所述盖体加强筋推动机构(b7)包括第二有轨气缸(b71),所述第二有轨气缸(b71)包括第二轨道(b72)和第二滑动块(b73),所述第二轨道(b72)朝向盖板安装区(b312)设置,所述第二轨道(b72)上设置有第二连接杆(b74),所述第二连接杆(b74)上设置有第二伸缩气缸(b53),所述第二伸缩气缸(b53)的输出端朝向转动板(b1)设置;

所述盖体加强筋固定装置(b5)包括第二安装板(b51),所述第二安装板(b51)上设置有若干用于盖体加强筋嵌入的固定槽(b52) ,所述第二安装板(b51)设置在第二伸缩气缸(b53)的输出端,所述盖体加强筋位于盖体加强筋固定装置(b5)时,所述盖体加强筋位于顶盖花键上方,以及盖板外。
