专利号: 201710844086X
申请人: 安徽旺旺禽业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

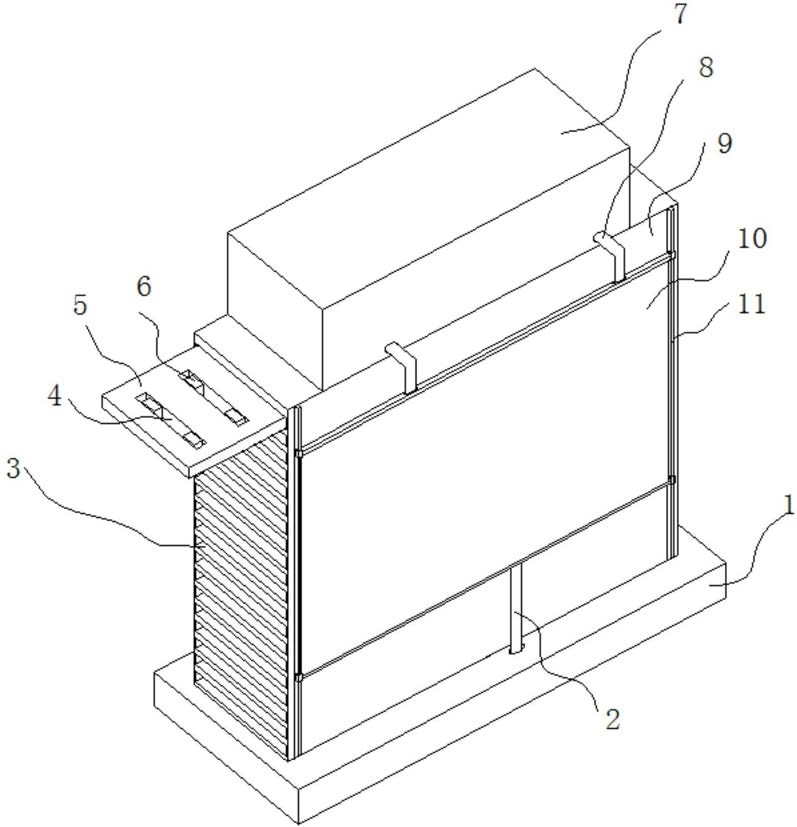

1.一种LED封装支架,包括底座(1),其特征在于,所述底座(1)上卡接有箱体(9),所述箱体(9)的顶端设有密封水箱(7),所述密封水箱(7)的两侧对称设有两个输送管(8),所述密封水箱(7)内对称设有转动装置,所述箱体(9)的两侧对称粘接有限位杆(11),每个所述限位杆(11)上套接有滑动套,所述滑动套之间连接有清洗板(10),所述清洗板(10)内设有第三安装槽,所述第三安装槽内设有毛刷(21)以及海绵垫(22),所述毛刷(21)的一侧固定连接有固定板(23),所述固定板(23)上通过多个螺栓连接在清洗板(10)上,所述海绵垫(22)位于毛刷(21)的两侧,所述海绵垫(22)的两侧设有夹持装置,所述输送管(8)的一端穿过清洗板(10)并连接在海绵垫(22)的一侧,所述输送管(8)的另一端连接在转动装置上,所述清洗板(10)的一端连接有电动伸缩杆(2),所述电动伸缩杆(2)的一端设有伺服电机,所述伺服电机的一侧固定连接在底座(1)内,所述箱体(9)内等间距设有多个第一安装槽(3),所述第一安装槽(3)内安装有第一安装板(5),所述第一安装板(5)上等间距设有多个第二安装槽(4),所述第二安装槽(4)上对称设有第一滑杆(6),所述第一滑杆(6)的一侧设有第二滑杆(20),所述第二滑杆(20)上设有两个第三安装槽,所述第三安装槽内固定连接有第二弹簧杆(19),所述第二滑杆(20)的另一侧固定连接有齿板(12),所述齿板(12)的一侧啮合连接有齿轮(13),所述齿轮(13)的中心处穿插有转轴,所述转轴的另一端固定连接在第一安装板(5)内,所述齿轮(13)的另一端啮合连接有L形板(15),所述L形板(15)的另一端通过螺钉固定连接有夹块(16),所述夹块(16)卡接有LED芯片(17),所述LED芯片(17)的一侧设有多个弹簧(18),每个所述弹簧(18)的另一端连接有限位杆(14),所述限位杆(14)的两端卡接在第一安装板(5)的侧壁上。

2.根据权利要求1所述的一种LED封装支架,其特征在于,所述密封水箱(7)的一侧卡接有第二安装板,所述第二安装板通过多个螺栓安装在箱体(9)的一端。

3.根据权利要求1所述的一种LED封装支架,其特征在于,所述夹持装置包括压紧块(24),所述压紧块(24)的一侧抵在海面垫(22)的一侧,所述压紧块(24)的另一侧连接有第二弹簧杆(25),所述第二弹簧杆(25)的一端固定连接在清洗板(10)的内侧壁上。

4.根据权利要求1所述的一种LED封装支架,其特征在于,所述转动装置包括转轴,所述转轴的一端连接在密封水箱(7)内,所述转轴上转动连接有转盘,所述转盘上绕接有卷簧,所述输送管(8)的一端连接在卷簧上。

5.根据权利要求1所述的一种LED封装支架,其特征在于,所述第一滑杆(6)上裹设有橡胶垫,所述橡胶垫山给设有防滑纹。

6.根据权利要求1所述的一种LED封装支架,其特征在于,所述第一滑杆(6)和第二滑杆(20)为一体成型。
