专利号: 201710844287X
申请人: 郑州大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

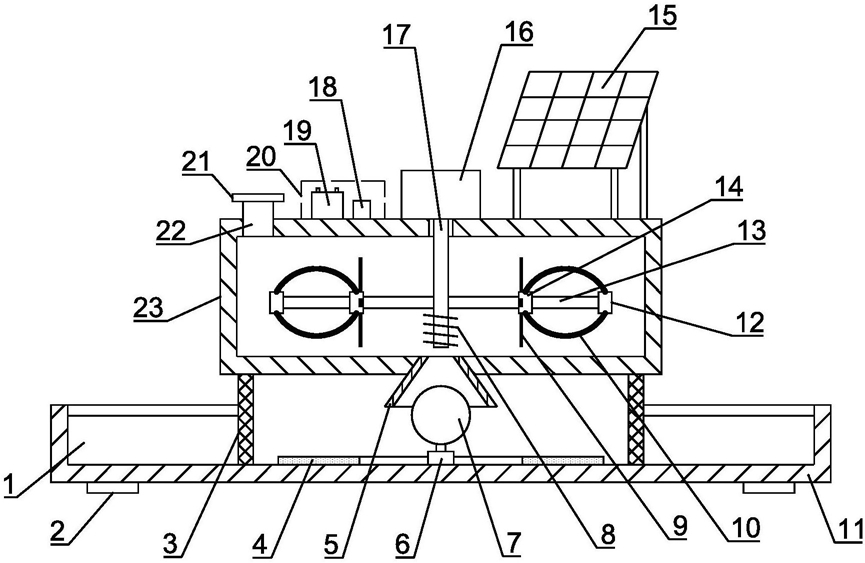

1.一种畜牧业自控搅匀节能饮水装置,包括饮水槽和储水箱,其特征在于,所述储水箱和饮水槽之间通过支撑网筒连接固定,支撑网筒的上端固定于储水箱的底部,支撑网筒的下端固定于饮水槽的内底部,所述储水箱的底部中间安装有锥形罩,锥形罩的下方于饮水槽的内底部安装有自控开关,自控开关的上端安装有可对锥形罩封堵的浮球,所述支撑网筒的内侧于饮水槽的内底部安装有电热环板,所述支撑网筒的外侧于饮水槽内周向设有多个隔污板,所述饮水槽的外底部还设有防滑脚垫,所述储水箱的顶部中间安装有驱动电机,驱动电机的输出轴与储水箱内的转轴连接,且驱动电机的输出轴与储水箱的顶部为密封转动连接,所述转轴上安装有多个搅拌杆,搅拌杆上配合滑动设有滑动环,滑动环的外侧安装有多个搅拌叶,搅拌杆水平设置,搅拌叶与搅拌杆垂直设置,搅拌叶周向均匀设有三个,搅拌叶为矩形片状结构,搅拌叶的外端还开设有多个通孔,通孔呈圆形,通孔的半径为0.4cm,所述搅拌杆的外端固定安装有固定环,所述滑动环和固定环之间跨设有多个弹性搅拌翅片,所述转轴的下部还安装有螺旋叶片,所述储水箱的顶部还分别设有加水管、控制箱和太阳能电池板,所述加水管上安装有密封盖,所述控制箱的内侧分别安装有蓄电池和PLC控制器,所述太阳能电池板通过太阳能充电控制器与蓄电池电性连接,PLC控制器还分别与蓄电池、自控开关、电热环板和驱动电机电性连接;

所述储水箱为两端密封的圆柱形筒体结构,饮水槽为上开口的圆柱形槽体;

所述支撑网筒为圆柱形筒体;

所述锥形罩为上小下大的锥形结构,锥形罩的下端面位于饮水槽的上端面上侧;

所述自控开关为防水开关;

所述隔污板周向均匀设有六个,隔污板的外端固定于饮水槽的内侧壁上,隔污板的内端固定于支撑网筒的外侧壁上,隔污板的下端固定于饮水槽的内底部;

所述浮球与锥形罩分离时,自控开关被按压触发,驱动电机和电热环板工作;浮球对锥形罩封堵时,自控开关被拉起断开,驱动电机和电热环板停止工作。
