专利号: 2017108497675
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

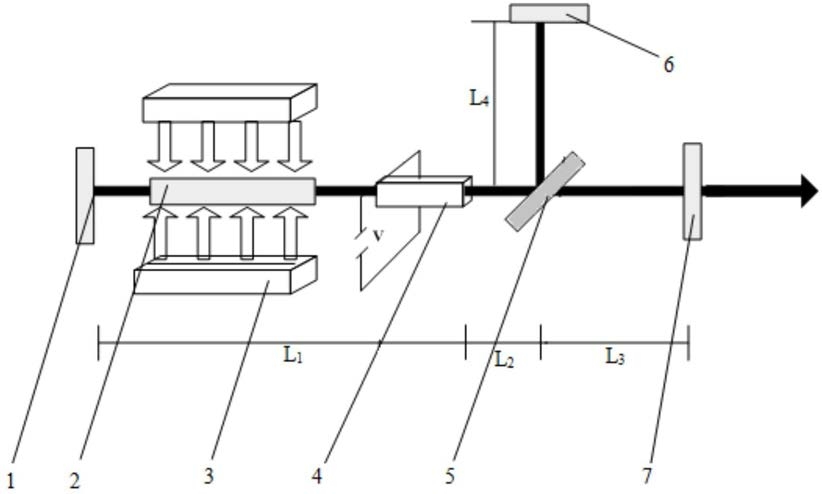

1.可实现谐振腔主动多程增益控制的激光器,包括增益介质(2)和泵浦源(3),其特征在于,还包括第一全反镜(1)、90度偏振旋转电光开关(4)、偏振片(5)、第二全反镜(6)和输出镜(7);

沿增益介质(2)输出的信号光的光路依次设置有第一全反镜(1)、增益介质(2)、90度偏振旋转电光开关(4)、偏振片(5)和输出镜(7),在偏振片(5)反射的信号光方向上垂直信号光设置第二全反镜(6);

对所述90度偏振旋转电光开关(4)交替施加零电压和半波电压,所述零电压的作用时间为t1=2n(L1+L2+L4)/c,所述半波电压的作用时间为t2≤2(L2+L3)/c,其中L1为光束从第一全反镜(1)到90度偏振旋转电光开关(4)末端的传输距离,L2为光束从90度偏振旋转电光开关(4)末端到偏振片(5)的传输距离,L3为光束从偏振片(5)到输出镜(7)的传输距离,L4为光束从偏振片(5)到第二全反镜(6)的传输距离,c为光速,n为设定的正整数;

泵浦源(3)的泵浦光照射增益介质(2),增益介质(2)输出信号光,信号光一部分经第一全反镜(1)反射后再经增益介质(2)增益后入射到90度偏振旋转电光开关(4),另一部分直接入射到90度偏振旋转电光开关(4);施加零电压时,信号光经90度偏振旋转电光开关(4)偏振态不变;施加半波电压时,信号光经90度偏振旋转电光开关(4)偏振态改变90度;信号光经90度偏振旋转电光开关(4)作用后传输至偏振片(5),根据信号光的偏振态在偏振片(5)上发生反射和透射,发生反射的信号光依次经第二全反镜(6)反射和偏振片(5)反射后传输至90度偏振旋转电光开关(4),发生透射的信号光经输出镜(7)后一部分输出另一部分反射,经输出镜(7)反射的信号光经偏振片(5)透射传输至90度偏振旋转电光开关(4);信号光经90度偏振旋转电光开关(4)作用后,依次经增益介质(2)增益、第一全反镜(1)反射和增益介质(2)增益传输至90度偏振旋转电光开关(4);重复上述过程,直至信号光经输出镜(7)输出。

2.如权利要求1所述的可实现谐振腔主动多程增益控制的激光器,其特征在于,所述第一全反镜(1)和所述第二全反镜(6)的表面均镀有激光输出波长的完全反射膜。

3.如权利要求1所述的可实现谐振腔主动多程增益控制的激光器,其特征在于,所述输出镜(7)表面镀有激光输出波长的部分反射膜。

4.如权利要求1所述的可实现谐振腔主动多程增益控制的激光器,其特征在于,所述90度偏振旋转电光开关(4)为LiNbO3、RTP或KD*P连接电压控制装置。

5.如权利要求1所述的可实现谐振腔主动多程增益控制的激光器,其特征在于,所述偏振片(5)为格兰棱镜、布儒斯特片或PBS偏振分光棱镜。

6.如权利要求1所述的可实现谐振腔主动多程增益控制的激光器,其特征在于,所述增益介质(2)为各向同性晶体。

7.如权利要求6所述的可实现谐振腔主动多程增益控制的激光器,其特征在于,所述增益介质(2)为Nd:YAG晶体。

8.如权利要求1所述的可实现谐振腔主动多程增益控制的激光器,其特征在于,所述泵浦源(3)为闪光灯或半导体侧面泵浦。

9.如权利要求1所述的可实现谐振腔主动多程增益控制的激光器,其特征在于,还包括偏振旋转装置,所述偏振旋转装置设置在沿所述增益介质(2)输出信号光光束方向上所述输出镜(7)的任一侧。

10.如权利要求9所述的可实现谐振腔主动多程增益控制的激光器,其特征在于,所述偏振旋转装置为90°旋光片、1/4玻片或45°法拉第旋转器。
