专利号: 2017108522075
申请人: 台州市吉吉知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

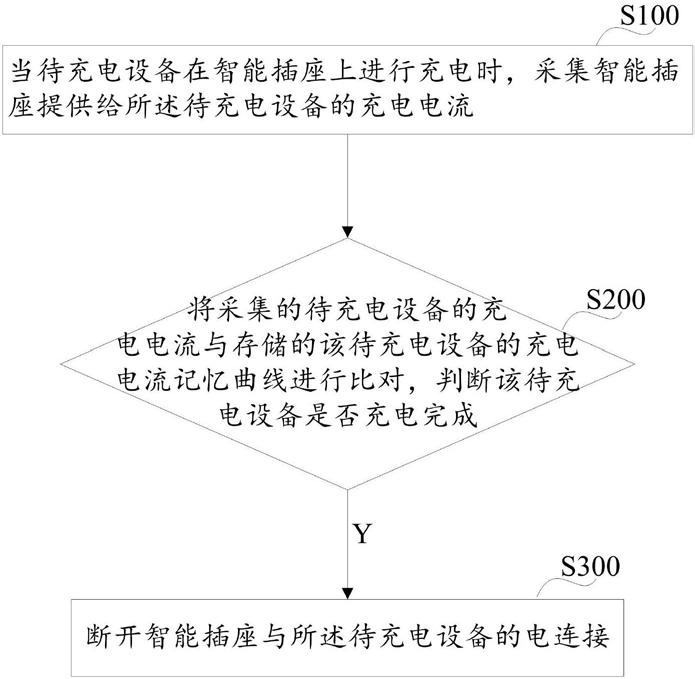

1.一种基于智能插座的充电保护方法,其特征在于,包括:

S100当待充电设备在智能插座上进行充电时,采集智能插座提供给所述待充电设备的充电电流;

S200将采集的所述待充电设备的充电电流与存储的所述待充电设备的充电电流记忆曲线进行比对,判断所述待充电设备是否充电完成,若是,进入步骤S300,包括:S210根据存储的所述待充电设备的充电电流记忆曲线,判断所述待充电设备当前的充电阶段;S220当所述待充电设备处于涓流充电阶段或恒流充电阶段时,继续充电,并在预设的第二时间后返回步骤S100再次采集所述待充电设备的充电电流,所述预设的第二时间为大于或等于所述充电电流记忆曲线中恒流阶段的时间;S230当所述待充电设备处于恒压充电阶段时,判断所述采集的充电电流是否小于或等于所述充电电流记忆曲线中恒压充电阶段的最小电流值,若是,进入步骤S240,否则在预设的第三时间后,进入步骤S240;所述预设的第三时间大于或等于所述充电电流记忆曲线中恒压阶段的时间;S240判断所述待充电设备充电完成,进入步骤S300;

S300断开智能插座与所述待充电设备的电连接。

2.根据权利要求1所述的一种基于智能插座的充电保护方法,其特征在于,还包括:S010通过在所述智能插座上对所述待充电设备进行一次充电,记录所述待充电设备充电的各个阶段,获取所述待充电设备的充电电流记忆曲线;

S020存储所述待充电设备的充电电流记忆曲线。

3.根据权利要求1所述的一种基于智能插座的充电保护方法,其特征在于,所述步骤S210包括:S211根据存储的所述待充电设备的充电电流记忆曲线,获取所述待充电设备处于涓流阶段的第一参考电流值,所述待充电设备处于恒流阶段的第二参考电流值,所述待充电设备处于恒压阶段的最小电流值;

S212判断采集的所述充电电流是否与所述第二参考电流一致,若是,则进入步骤S213,否则进入步骤S214;

S213判断所述待充电设备处于恒流充电阶段,进入步骤S220;

S214判断采集的所述充电电流是否与所述第一参考电流一致,若是,进入步骤S216,否则进入步骤S215;

S215判断所述待充电设备处于恒压充电阶段,进入步骤S230;

S216预设的第一时间后采集所述待充电设备的充电电流,判断新采集的充电电流是否与前一次采集的所述充电电流一致,若是,进入步骤S240,否则进入步骤S213;所述预设的第一时间大于或等于所述充电电流记忆曲线中涓流阶段的时间,且小于所述充电电流记忆曲线中恒流阶段的时间。

4.根据权利要求1-3任意一项所述的一种基于智能插座的充电保护方法,其特征在于,还包括:S400通过灯光或语音来提醒用户充电完成。

5.一种智能插座,其特征在于,包括:

采集单元,用于采集待充电设备充电时的充电电流;

存储单元,用于存储所述待充电设备的充电电流记忆曲线;

操作单元,用于断开与所述待充电设备的电连接;

控制单元,用于将所述采集单元采集的所述充电电流与所述存储单元存储的所述待充电设备的充电电流记忆曲线进行比对,判断所述待充电设备是否充电完成,若是,则通过所述操作单元断开与所述待充电设备的电连接,包括:判断模块,用于根据所述存储模块存储的所述待充电设备的充电电流记忆曲线,判断所述待充电设备当前的充电阶段;处理模块,用于当所述待充电设备处于涓流充电阶段或恒流充电阶段时,在预设的第二时间后通过所述采集单元再次采集所述待充电设备的充电电流,所述预设的第二时间为大于或等于所述充电电流记忆曲线中恒流阶段的时间;当所述待充电设备处于恒压充电阶段时,判断所述采集的充电电流是否小于或等于所述充电电流记忆曲线中恒压充电阶段的最小电流值,若是,则控制所述操作单元断开所述智能插座与所述待充电设备的电连接,否则,开启定时,在预设的第三时间后控制所述操作单元断开所述智能操作与所述待充电设备的电连接,所述第三时间大于或等于所述充电电流记忆曲线中恒压阶段的时间。

6.根据权利要求5所述的一种智能插座,其特征在于,包括:

记忆单元,用于通过对所述待充电设备进行一次充电,记录所述待充电设备充电的各个阶段,获取所述待充电设备的充电电流记忆曲线,并通过所述存储单元进行存储。

7.根据权利要求5所述的一种智能插座,其特征在于,所述判断模块包括:

获取子模块,用于根据所述待充电设备的充电电流记忆曲线,获取所述待充电设备处于涓流阶段的第一参考电流值、所述待充电设备处于恒流阶段的第二参考电流值、及所述待充电设备处于恒压阶段的最小电流值;

第一判断子模块,用于判断所述采集单元采集的充电电流是否与所述第二参考电流一致,若是,则判断所述待充电设备处于恒流充电阶段,否则第二判断子模块进一步判断;

所述第二判断子模块,用于判断所述采集单元采集的所述充电电流是否与所述第一参考电流一致,若是,则第三判断子模块进一步判断,否则,判断所述待充电设备处于恒压充电阶段;

所述第三判断子模块,用于在预设的第一时间后控制所述采集单元采集所述待充电设备的充电电流,判断新采集的充电电流是否与前一次采集的所述充电电流一致,若是,判断充电完成;否则,判断所述待充电设备处于恒流充电阶段;所述预设的第一时间大于或等于所述充电电流记忆曲线中涓流阶段的时间,且小于所述充电电流记忆曲线中恒流阶段的时间。

8.根据权利要求5-7任一项所述的一种智能插座,其特征在于,还包括:提醒单元,用于提醒用户充电完成,所述提醒单元至少包括以下一项:灯光提醒模块,用于通过灯光提醒用户充电完成;

语音提醒模块,用于通过语音提醒用户充电完成。
