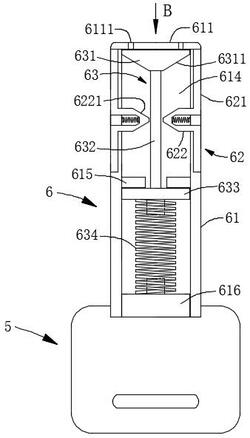

1.一种钥匙，包括钥匙柄（5）和与钥匙柄（5）固定并用于解锁锁芯的钥匙体（6），其特征在于：所述的钥匙体（6）包括壳体（61）、钥匙片（62）和驱动装置（63）；

所述的壳体（61）为横截面呈方形的中空柱体，壳体（61）相对于钥匙柄（5）的一端设置有一封板（611），该封板（611）的中部设置有一环形通槽（6111），壳体（61）外壁设置有用于解锁锁芯内锁片组件的槽体（612）；

所述的钥匙片（62）包括两个用于解锁锁芯的解锁片（621）和一个连接在两解锁片（621）之间的连接部（622）；

所述的解锁片（621）安装在所述壳体（61）的外壁侧，解锁片（621）的外壁设置有用于解锁锁芯内弹珠组件的孔眼（6211）；对应该解锁片（621），在所述壳体（61）的外壁设置有用于收纳解锁片（621）的凹槽（613），该凹槽（613）的深度不小于解锁片（621）的厚度；

所述的连接部（622）为U形结构，U形结构的开放端分别与两个解锁片（621）固定连接，封闭端则位于所述壳体（61）的内腔（614）中；内腔（614）中的连接部（622）在朝向所述封板（611）的一侧设置有斜面A（6221），并且内腔（614）中的连接部（622）在U形结构的折向处与所述壳体（61）的内壁之间设置有钥匙片弹簧（623），该钥匙片弹簧(623)呈压缩状态一端顶紧连接部（622）折向处的内壁，另一端顶紧壳体（61）的内壁；

所述的驱动装置（63）设置在所述壳体（61）的内腔（614）中，该驱动装置（63）包括驱动端头（631）、连接杆（632）、压板（633）和主弹簧（634）；

所述的驱动端头（631）位于所述的封板（611）与所述的连接部（622）之间，驱动端头（631）靠近连接部（622）的一侧设置有与所述斜面A（6221）相匹配的斜面B（6311）；当驱动端头（631）下压连接部（622）时，斜面B(6311)能推动斜面A（6221）向外侧移动并压缩所述的钥匙片弹簧（623），进而驱使所述的解锁片（621）向所述壳体（61）的外侧移动；

所述的连接杆（632）一端与所述的驱动端头（631）固定连接，另一端与所述的压板（633）固定连接；

所述压板（633）与连接杆（632）固定的一侧通过设置于所述壳体（61）内腔（614）中的挡板（615）限位；

所述的主弹簧（634）呈压缩状态一端顶紧在所述压板（633）背离连接杆（632）的一侧，另一端顶紧在所述壳体（61）端部的支撑块（616）上。

2.根据权利要求1所述的一种钥匙，其特征在于：所述的槽体（612）包括相互连通的直槽（6121）和曲槽（6122），其中，曲槽（6122）位于所述壳体（61）上靠近钥匙柄（5）的一侧，直槽（6121）位于壳体（61）上远离钥匙柄（5）的一侧，且直槽（6121）的端部设置有导向口（6123）。

3.根据权利要求1所述的一种钥匙，其特征在于：所述的钥匙片（62）为两个，分别设置在所述壳体（61）的其中一对面上。

4.根据权利要求1‑3中任意一项所述的一种钥匙，其特征在于：位于所述钥匙片弹簧（623）的两端，分别在所述连接部（622）U形结构的折向处和所述壳体（61）的内壁各设置有一凸台A（617、6222），该凸台A（617、6222）用于固定所述的钥匙片弹簧（623）以及对所述钥匙片（62）的移动限位。

5.根据权利要求1‑3中任意一项所述的一种钥匙，其特征在于：位于所述主弹簧（634）的两端，分别在所述压板（633）和所述支撑块（616）上各设置有一凸台B（6331、6161），该凸台B（6331、6161）用于固定所述的主弹簧（634）以及对所述压板（633）的移动限位。
